Соединение проводников с помощью опрессовочных гильз применяют там, где требуется получить механически прочный и стабильный электрический контакт. Для медных проводников часто используют гильзы ГМЛ — медные соединительные элементы с защитным лужёным покрытием. Само наличие подходящей гильзы ещё не гарантирует надёжность соединения. На результат одновременно влияют материал проводников, соответствие размеров, состояние контактных поверхностей, инструмент, характер деформации металла и условия дальнейшей эксплуатации.
Качественное опрессованное соединение должно сохранять электрический контакт и механическую прочность в течение длительного времени. Особенно важна стабильность контактного сопротивления: локальное ухудшение контакта способно привести к дополнительному нагреву, ускоренному старению изоляции и дальнейшей деградации соединения.

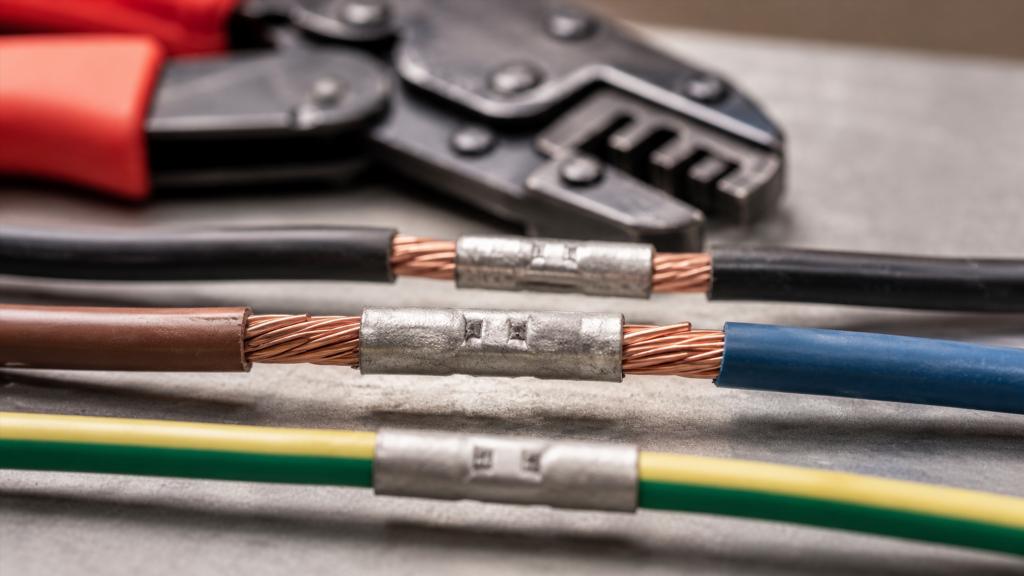

Что представляет собой соединение гильзой ГМЛ
ГМЛ — это медная гильза с лужёной поверхностью, предназначенная для соединения совместимых проводников методом опрессовки. При механическом обжатии металл гильзы деформируется и плотно охватывает размещённые внутри проводники.
В правильно сформированном соединении отдельные элементы перестают свободно перемещаться относительно друг друга. Контакт возникает не в одной точке, а на множестве участков соприкосновения металла. Чем стабильнее эти участки сохраняются при эксплуатации, тем устойчивее электрические характеристики соединения.
Лужёная поверхность выполняет защитную функцию. Покрытие уменьшает непосредственное воздействие окружающей среды на медь и помогает сохранить состояние поверхности при хранении и эксплуатации. При этом наличие лужения не устраняет требований к совместимости материалов и качеству самого соединения.
Почему качество контакта зависит не только от гильзы
Опрессовочное соединение представляет собой систему из нескольких взаимосвязанных элементов:
- проводников;
- металлической гильзы;
- контактных поверхностей;
- инструмента, создающего деформацию;
- последующей электрической изоляции;
- условий эксплуатации.
Слабое место одного элемента может повлиять на всю систему. Например, подходящий материал гильзы не компенсирует плохо подобранное соотношение её внутреннего объёма и проводников. Хороший инструмент не устраняет последствия загрязнённых или повреждённых жил. Надёжно сформированный контакт также может потерять стабильность при неблагоприятных температурных или механических воздействиях.
Материал проводников и его совместимость с гильзой
Гильзы ГМЛ относятся к изделиям на медной основе, поэтому вопрос совместимости материалов имеет принципиальное значение.
Медные проводники
Соединение медных проводников с медной гильзой позволяет избежать многих проблем, возникающих при непосредственном контакте существенно различающихся металлов. Однако даже внутри одной группы проводников существуют различия.
Провод может иметь монолитную или многопроволочную жилу, отличаться конструкцией и состоянием металла. Эти особенности влияют на то, как жилы распределяются внутри гильзы и как они воспринимают механическое давление.
Повреждённые, сильно деформированные или загрязнённые жилы ухудшают предсказуемость контакта. Поверхность металла становится неоднородной, а часть проводников может воспринимать нагрузку иначе, чем остальные.
Разнородные металлы
Прямое соединение различных металлов требует отдельной оценки совместимости. Особенно внимательно относятся к контактам меди и алюминия. Различия в физико-химических свойствах материалов могут создавать неблагоприятные условия для долговременной работы соединения.
Гильзу нельзя рассматривать только как металлическую трубку подходящего диаметра. Материал изделия является одной из его основных характеристик, а совместимость с проводниками должна учитываться ещё до оценки остальных факторов.
Соответствие внутреннего объёма гильзы проводникам
Одним из ключевых условий стабильного контакта является правильное заполнение рабочей части гильзы.
Если свободного пространства слишком много, при деформации металл может недостаточно плотно охватить проводники. Контакт получится неоднородным, а отдельные жилы могут фиксироваться хуже остальных.
Чрезмерное заполнение тоже нежелательно. Оно способно привести к неправильному расположению проводников, повреждению отдельных жил или деформации гильзы, не соответствующей её нормальному рабочему состоянию.
При оценке подходящего соединения обращают внимание не просто на внешний диаметр провода. Значение имеют фактическая конструкция токопроводящей жилы, количество соединяемых проводников и характеристики самой гильзы.
Почему нельзя ориентироваться только на внешний размер кабеля
Оболочка и изоляция не показывают реальное количество металла внутри проводника. Два внешне похожих кабеля могут иметь различное строение жил.
Для контакта имеет значение именно токопроводящая часть. Гильза взаимодействует с металлом жилы, а не с наружной оболочкой кабеля.
Состояние поверхности проводников
Электрический контакт формируется между металлическими поверхностями. Загрязнения, выраженное окисление, остатки посторонних материалов и механические повреждения способны ухудшать его свойства.
Медь на воздухе постепенно изменяет состояние поверхности. Небольшие поверхностные изменения неизбежны, однако сильно загрязнённый или повреждённый проводник нельзя оценивать так же, как чистую неповреждённую жилу.
На качество контакта могут отрицательно влиять:
- следы сильного окисления;
- масло и технические загрязнения;
- глубокие механические повреждения;
- надломленные отдельные проволоки многопроволочной жилы;
- остатки материалов, мешающих непосредственному контакту металлов.
Особенно важна целостность многопроволочных жил. Потеря части проволок уменьшает фактическое количество проводящего металла и меняет поведение жилы при механическом обжатии.
Роль опрессовочного инструмента
Опрессовка основана на контролируемой механической деформации. Инструмент должен создавать форму и усилие, соответствующие используемому типу соединительного элемента.
Снаружи две опрессовки могут выглядеть похожими, хотя распределение давления внутри них будет различаться. Именно поэтому результат нельзя оценивать только по наличию заметной вмятины на гильзе.
Что зависит от геометрии рабочей части инструмента
Форма матрицы определяет, как металл гильзы перемещается во время обжатия. Давление должно распределяться таким образом, чтобы проводники надёжно фиксировались, а сама гильза не получала неконтролируемых повреждений.
При неподходящей геометрии возможны:
- недостаточное уплотнение проводников;
- чрезмерная локальная деформация;
- образование острых выступов;
- повреждение металла гильзы;
- неравномерная фиксация жил.
Внешняя сила сама по себе не является показателем качества. Значение имеет характер её приложения.
Состояние инструмента
Износ механизма и рабочих элементов также отражается на повторяемости соединений. Деформированные или повреждённые матрицы могут создавать разные условия даже при работе с одинаковыми гильзами.
Для профессиональной оценки учитывают не только название или тип инструмента, но и его фактическое техническое состояние.
Недостаточное и чрезмерное обжатие
Надёжный контакт находится между двумя нежелательными крайностями.
При недостаточной деформации внутри гильзы могут сохраняться участки со слабым механическим контактом. Проводники способны перемещаться, а площадь устойчивого соприкосновения металлов оказывается меньше ожидаемой.
Чрезмерная деформация тоже не означает более качественное соединение. Сильное локальное давление способно повреждать жилы, истончать стенку гильзы и создавать концентраторы механических напряжений.
Хорошее соединение оценивают не по принципу «чем сильнее, тем лучше», а по соответствию элементов друг другу и правильному характеру сформированной деформации.
Расположение проводников внутри гильзы
До деформации проводники должны занимать предусмотренную рабочую область соединительного элемента. Их взаимное положение влияет на распределение давления после опрессовки.
Неодинаково расположенные жилы могут привести к тому, что одна часть соединения окажется более плотной, а другая — менее плотной.
Особенно заметно это при соединении нескольких проводников. Если отдельные жилы собираются неравномерно, внутри остаются зоны с различной плотностью металла.
При оценке готового соединения важно учитывать, что внешний вид гильзы показывает лишь часть происходящего внутри. Наружная поверхность может выглядеть аккуратно, хотя распределение проводников оказалось неблагоприятным.
Почему механическая прочность связана с электрической надёжностью
Электрический контакт должен оставаться стабильным не только сразу после выполнения соединения, но и в течение эксплуатации.
Если проводник способен перемещаться внутри гильзы, контактные участки постоянно испытывают механические изменения. Возникают микроперемещения, которые могут влиять на состояние поверхности и площадь реального контакта.
Механическая стабильность особенно важна там, где присутствуют:
- вибрации;
- периодические перемещения кабеля;
- температурные изменения;
- натяжение проводников;
- внешние механические нагрузки.
Соединительная гильза не должна использоваться как средство компенсации неправильно организованной механической нагрузки на кабельную линию. Электрическое соединение и механическое крепление выполняют разные задачи.
Контактное сопротивление и нагрев
Любое электрическое соединение имеет определённое сопротивление. Для исправного контакта оно должно оставаться достаточно низким и стабильным.
Если качество соприкосновения металлов ухудшается, сопротивление локального участка увеличивается. При прохождении тока такой участок может нагреваться сильнее окружающего проводника.
Проблема заключается не только в повышении температуры в конкретный момент. Продолжительный нагрев способен ускорять старение материалов вокруг соединения. Изменение состояния металла и изоляции может, в свою очередь, ещё сильнее ухудшать условия работы.
Так формируется нежелательная цепочка:
ухудшение контакта → рост локального сопротивления → дополнительный нагрев → ускоренное старение материалов → дальнейшее ухудшение контакта.
По этой причине признаки необычного нагрева электрических соединений нельзя считать только косметическим дефектом.
Влияние температурных циклов
Проводники и соединительные элементы нагреваются и охлаждаются во время эксплуатации. Металл при этом немного изменяет размеры.
Если соединение сформировано качественно и материалы совместимы, такие изменения учитываются самой конструкцией контакта. При слабой механической фиксации температурные циклы могут усиливать микроперемещения между поверхностями.
Особенно неблагоприятны условия, когда соединение регулярно испытывает значительные перепады температуры.
Температурная стабильность зависит не только от гильзы, но и от режима работы электрической цепи, окружающей среды и качества всей контактной системы.
Для чего нужна изоляция после опрессовки
Металлическое соединение и электрическая изоляция выполняют разные функции.
Гильза формирует проводящий контакт. Изоляционный материал защищает токоведущую часть от случайного прикосновения, контакта с соседними проводниками и воздействия окружающей среды в пределах своих эксплуатационных возможностей.
Хорошо сформированный металлический контакт нельзя считать полностью завершённым элементом электрической линии, если токоведущая часть остаётся без требуемой защиты.
При оценке изоляции обращают внимание на несколько факторов:
- отсутствие оголённых токоведущих участков;
- целостность защитного слоя;
- соответствие материала условиям эксплуатации;
- отсутствие острых элементов, способных повредить изоляцию;
- стабильность покрытия при возможных механических и температурных воздействиях.
Изоляция не исправляет дефекты самого контакта. Если проводники плохо зафиксированы внутри гильзы, наружный защитный слой только скрывает проблему.
Влага и окружающая среда
Условия эксплуатации способны заметно влиять на долговечность соединения.
Повышенная влажность, конденсат, загрязнения и химически активная среда увеличивают требования к защите контактного узла. Лужение медной гильзы повышает устойчивость поверхности, но не превращает соединение в универсально защищённый узел для любых условий.
Важно рассматривать всю систему целиком: тип оболочки кабеля, расположение соединения, корпус или коробку, способ защиты от внешней среды и возможные температурные изменения.
Особенно внимательно оценивают места, где возможно периодическое образование конденсата. Влага способна проникать в небольшие зазоры и постепенно влиять на состояние металлических поверхностей.
Типичные признаки проблемного соединения
Не каждый дефект можно обнаружить визуально, однако существуют признаки, которые требуют внимания.
К ним относятся:
- заметная подвижность проводника относительно гильзы;
- трещины или выраженные повреждения металла;
- необычная асимметричная деформация;
- повреждение значительной части жил;
- следы перегрева;
- потемнение или повреждение окружающей изоляции;
- оплавление защитных материалов;
- выраженная коррозия;
- острые края, воздействующие на изоляцию.
Наличие подобных признаков не позволяет по одной фотографии установить точную причину дефекта. Оно показывает, что состояние соединения требует профессиональной оценки.
Почему внешний вид не всегда показывает качество контакта
Аккуратная поверхность гильзы ещё не подтверждает надёжность соединения. Основная контактная зона скрыта внутри.
Можно встретить две противоположные ситуации. Соединение выглядит грубо, но его электрические и механические характеристики находятся в допустимом состоянии. Или поверхность выглядит ровной, хотя внутри проводники зафиксированы недостаточно хорошо.
По этой причине профессиональная оценка не должна строиться только на внешнем впечатлении. Учитывают происхождение элементов, соответствие гильзы проводникам, применённый инструмент, состояние металла и доступные признаки работы соединения.
Чем опасны случайные замены подходящей гильзы
Внешне похожие металлические трубки могут отличаться материалом, толщиной стенки, покрытием и механическими свойствами.
Соединительный элемент во время опрессовки должен деформироваться определённым образом. Слишком мягкий, слишком жёсткий или просто неизвестный материал может вести себя непредсказуемо.
У специализированной гильзы важны:
- материал;
- конструкция;
- геометрия;
- качество поверхности;
- механические свойства;
- назначение.
Использование случайного металлического элемента только потому, что он подходит по диаметру, не позволяет предсказать долговременные характеристики контакта.
Что влияет на долговечность опрессовки
Ресурс соединения формируется совокупностью факторов. Нельзя выделить одну характеристику, которая компенсирует все остальные.
На долговечность влияют:
- совместимость металлов;
- состояние проводников;
- соответствие гильзы соединяемым жилам;
- качество механической деформации;
- отсутствие повреждений после опрессовки;
- стабильность механического положения кабелей;
- температурный режим;
- влажность;
- качество электрической изоляции;
- отсутствие длительных перегрузок и ненормального нагрева.
Большинство этих факторов действует одновременно. Если контакт изначально находится в неблагоприятном состоянии, эксплуатационные воздействия могут ускорить его ухудшение.
Распространённые заблуждения об опрессованных соединениях
«Главное — сильно сжать гильзу»
Избыточная сила не является гарантией низкого сопротивления. Неконтролируемая деформация способна повредить и гильзу, и проводники.
«Если провод не вытаскивается, контакт хороший»
Механическая фиксация — важный показатель, но не единственный. Электрическая надёжность зависит также от состояния поверхностей и характера их соприкосновения.
«Лужёная гильза подходит для любых проводов»
Лужение является характеристикой поверхности, а не универсальным способом обеспечить совместимость любых металлов.
«После изоляции состояние соединения уже не важно»
Защитный слой не улучшает электрический контакт внутри гильзы. Он выполняет собственную функцию и не компенсирует дефекты опрессовки.
«Если соединение не нагревается сразу, оно выполнено правильно»
Некоторые проблемы развиваются постепенно. Состояние контакта может изменяться из-за температурных циклов, механических воздействий и окружающей среды.
Что учитывать при оценке готового соединения
Без разборки невозможно увидеть всю внутреннюю контактную поверхность, однако ряд характеристик позволяет заметить явные отклонения.
Оценивают целостность гильзы, положение проводников, отсутствие видимых повреждений и состояние окружающей изоляции. При профессиональной диагностике могут применяться дополнительные методы контроля, позволяющие судить о работе электрической цепи и температурном состоянии соединений.
Особого внимания требуют участки, на которых уже заметны следы перегрева, изменение цвета материалов, запах повреждённой изоляции или нестабильная работа электрической цепи. Эксплуатация электрических соединений с признаками повреждения связана с повышенным риском.
Когда качество одной опрессовки зависит от всей линии
Даже хорошо выполненный контакт нельзя оценивать полностью отдельно от остальной электрической системы.
На его рабочую температуру влияют токовая нагрузка, состояние соседних соединений, характеристики проводников, качество аппаратов защиты и условия охлаждения. Если электрическая линия работает в ненормальном режиме, нагрузка на контактные соединения также изменяется.
Гильза решает локальную задачу соединения проводников. Она не исправляет ошибки проектирования, неправильный выбор остальных компонентов или неисправности электрической сети.
Главный принцип надёжного соединения
Качество опрессовки определяется не одним признаком, а совместимостью всех элементов контактного узла. Подходящий материал гильзы, нормальное состояние проводников, корректное заполнение соединительного элемента, контролируемая деформация, отсутствие повреждений и надёжная последующая изоляция работают как единая система.
Для гильз ГМЛ особенно важна правильная область применения: они предназначены для работы в определённых сочетаниях материалов и конструкций проводников и не являются универсальным решением для любого соединения.
Надёжное опрессованное соединение должно сохранять одновременно две характеристики — механическую стабильность и электрическую проводимость. Если одна из них нарушается, со временем может пострадать и другая. Именно сочетание материала, геометрии, состояния проводников, качества опрессовки и условий эксплуатации определяет, насколько стабильно контакт будет работать в течение всего срока службы электрической линии.
