В системах водяного тёплого пола длина одного контура — не второстепенная деталь проекта, а параметр, от которого напрямую зависят равномерность обогрева, гидравлическая устойчивость и управляемость всей системы. Ошибки на этом этапе проявляются не сразу: пол может «работать», но с холодными зонами, повышенной нагрузкой на насос или постоянной необходимостью ручной балансировки. Понимание того, чем обусловлены ограничения по длине контура и как они связаны с другими элементами системы, позволяет оценивать проекты и решения без опоры на шаблонные советы.
Что в инженерном смысле называют контуром тёплого пола

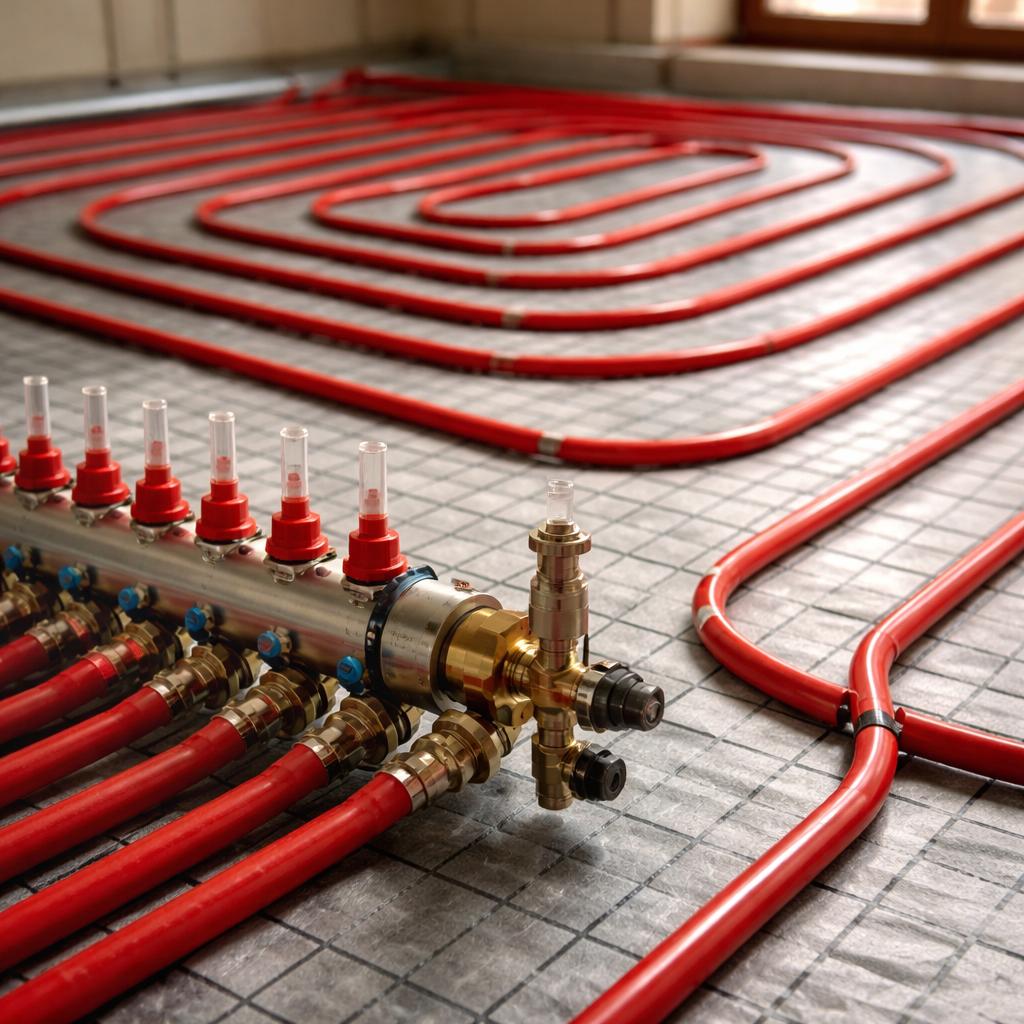

Контуром считается непрерывная петля трубы, подключённая к подающему и обратному коллектору. В пределах одного контура теплоноситель проходит путь от источника тепла, отдаёт тепло через стяжку и возвращается обратно. Все участки этой петли работают в одинаковых гидравлических условиях: один расход, одно падение давления, единая температура на входе.
Это принципиально отличает контур тёплого пола от радиаторной ветки с последовательным подключением приборов. Здесь нельзя «подпитать» отдельный участок или компенсировать перепад температур локально — все отклонения по длине сразу отражаются на поведении всей петли.
Почему длина контура ограничена физикой, а не удобством монтажа
Основной ограничивающий фактор — гидравлическое сопротивление трубы. По мере увеличения длины растёт суммарное сопротивление трения, и для поддержания расчётного расхода требуется всё большее давление. В определённый момент стандартный циркуляционный насос либо не способен обеспечить нужный напор, либо работает вне оптимальной зоны, с повышенным шумом и износом.
Второй фактор — температурный перепад между началом и концом контура. Даже при низкотемпературном режиме тёплого пола теплоноситель постепенно остывает. Чем длиннее петля, тем ниже температура в её конце. При превышении допустимого перепада поверхность пола становится неоднородной: тёплые зоны у коллектора и заметно более холодные в удалённых участках.
Оба фактора действуют одновременно и взаимно усиливают друг друга: попытка увеличить расход для компенсации охлаждения приводит к росту сопротивления и нагрузке на насос.
Типовые диапазоны длины для разных диаметров труб
На практике допустимая длина контура привязана прежде всего к внутреннему диаметру трубы, а не к площади помещения. Наиболее распространённые ориентиры выглядят следующим образом:
- труба 16 мм — порядка 70–90 м на один контур;
- труба 17 мм — до 90–100 м;
- труба 20 мм — 100–120 м и более, при корректном подборе насоса.
Эти значения не являются нормативом в строгом смысле, но отражают устойчивую инженерную практику. Они учитывают баланс между допустимым перепадом температур, рабочими характеристиками насосов и разумными скоростями движения теплоносителя.
Как шаг укладки влияет на длину контура
Шаг укладки напрямую определяет, сколько метров трубы приходится на квадратный метр пола. При шаге 150 мм на 1 м² требуется примерно 6,7 м трубы, при шаге 100 мм — около 10 м. Соответственно, при фиксированной максимально допустимой длине контура меняется предельная площадь, которую можно обслужить одной петлёй.
Это создаёт типичную проектную дилемму: в зонах с повышенными теплопотерями требуется уменьшенный шаг, но именно там контур быстрее достигает своего предельного метража. В результате помещение приходится делить на несколько контуров, даже если его площадь кажется небольшой.
Связь длины контура с балансировкой системы
Чем ближе по длине контуры друг к другу, тем проще их гидравлически сбалансировать. Если в одном помещении контур имеет 60 м, а в соседнем — 95 м, при равных настройках расход в короткой петле будет выше. Это приводит к перегреву одной зоны и недогреву другой.
Коллекторы с расходомерами и регулирующими клапанами позволяют частично компенсировать разницу, но диапазон регулировки не бесконечен. Когда различие по длине становится слишком большим, балансировка превращается в компромисс, а не в точную настройку.
Почему увеличение длины «с запасом» не решает задачу
Распространённое заблуждение — сделать контур длиннее, «чтобы точно хватило тепла». В реальности это работает наоборот. Удлинённый контур не подаёт больше тепла, а ухудшает условия его передачи в конце петли. Теплоноситель приходит туда уже охлаждённым, а скорость потока падает.
В системах тёплого пола мощность регулируется не длиной трубы, а температурой подачи, шагом укладки и тепловым сопротивлением конструкции пола. Длина контура — это ограничение, а не инструмент усиления.
Влияние длины контура на выбор циркуляционного насоса
Проектная длина контуров напрямую определяет требуемый напор насоса. Если контуры выходят за разумные пределы, возникает соблазн поставить более мощный насос. Однако это решение имеет побочные эффекты: рост энергопотребления, шум, кавитационные риски и ускоренный износ арматуры.
Кроме того, избыточный напор затрудняет тонкую регулировку. В системах с несколькими короткими и несколькими длинными контурами насос, рассчитанный на худший случай, создаёт проблемы для всех остальных петель.
Разделение помещений на несколько контуров как инженерное решение
Когда расчётная длина превышает допустимую, помещение делят на два или более контура. Это не признак ошибки проекта, а нормальная практика. При этом важно, чтобы каждый контур обслуживал логически целостную зону и имел сопоставимую длину с соседними.
Разделение по геометрии помещения позволяет сохранить равномерность нагрева и упростить регулировку. Нередко это решение оказывается более эффективным, чем попытки «уложиться» в один контур любой ценой.
Температурный перепад как скрытый индикатор ошибки
В правильно спроектированном контуре разница температур между подачей и обраткой обычно находится в пределах 5–10 °C. Если длина контура чрезмерна, перепад увеличивается, и это становится заметно даже без приборов — по неоднородности поверхности пола.
Этот эффект особенно выражен в системах с погодозависимым регулированием, где температура подачи автоматически снижается. Длинные контуры в таких условиях первыми начинают «выпадать» из нормального режима.
Типичные заблуждения при оценке длины контура
Одно из самых устойчивых — ориентация исключительно на площадь помещения. Два помещения одинаковой площади, но с разным шагом укладки и конфигурацией, могут требовать принципиально разного количества контуров.
Другое заблуждение — перенос рекомендаций из радиаторных систем. Там допустимые длины трубопроводов иные, и температурные режимы несопоставимы с низкотемпературным тёплым полом.
Как длина контура влияет на долговечность системы
Работа на пределе гидравлических возможностей ускоряет износ насоса и увеличивает нагрузку на соединения. Постоянные попытки компенсировать недостаток тепла повышением температуры подачи приводят к термическим напряжениям в стяжке и покрытии пола.
Системы с корректно подобранной длиной контуров, напротив, работают в щадящем режиме, с минимальными корректировками и стабильными параметрами годами.
Понимание длины контура как части общей логики проекта
Длина контура тёплого пола — это не автономное число и не универсальная рекомендация. Она связана с диаметром трубы, шагом укладки, характеристиками насоса, теплопотерями помещения и схемой регулирования. Рассмотрение этого параметра в отрыве от остальных приводит к ошибочным решениям, которые трудно исправить после заливки стяжки.
Именно поэтому в инженерной практике длина контура рассматривается как ограничение, внутри которого выстраивается вся остальная логика системы. Такой подход позволяет добиться не только комфорта, но и предсказуемой, устойчивой работы тёплого пола в долгосрочной перспективе.
