Устройство защиты от импульсных перенапряжений — УЗИП — относится к тем элементам электроснабжения, значение которых становится очевидным только после аварии. Его задача не в том, чтобы «улучшать» работу сети, а в том, чтобы принять на себя кратковременный, но крайне разрушительный электрический импульс и не допустить его проникновения к оборудованию и проводке. Именно поэтому вопрос места установки УЗИП принципиален: от него зависит, что именно будет защищено и в каком объёме.
Что именно защищает УЗИП и от каких воздействий
Импульсные перенапряжения возникают по разным причинам. Наиболее жёсткие импульсы связаны с грозовой активностью — как при прямом ударе молнии, так и при наведении напряжения в протяжённых линиях. Более «мягкие», но регулярные импульсы появляются при коммутациях в сети: включении и отключении мощных нагрузок, авариях на подстанциях, переключениях в распределительных сетях.
УЗИП не предназначен для защиты от длительного повышения напряжения или короткого замыкания. Его роль — быстро отвести импульсную энергию в систему заземления, ограничив амплитуду напряжения до уровня, безопасного для изоляции и подключённых устройств. Из этого напрямую следует логика размещения: УЗИП должен находиться на пути импульса как можно раньше.
Базовый принцип размещения: на вводе в здание

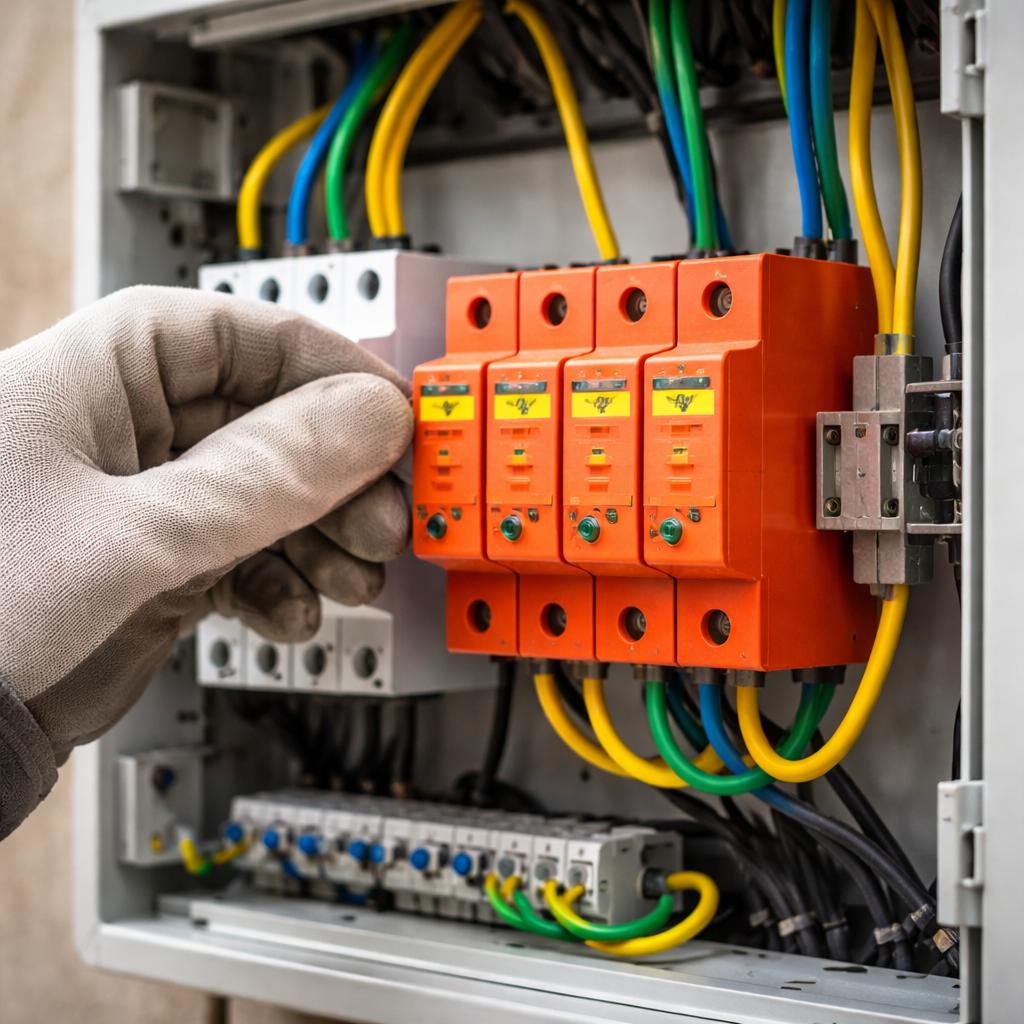

Основное и наиболее распространённое место установки УЗИП — вводное распределительное устройство здания. Это точка, в которой внешняя электрическая сеть переходит во внутреннюю. Именно здесь импульс перенапряжения впервые попадает в электроустановку дома, и именно здесь его целесообразно «перехватить».
Установка УЗИП на вводе позволяет:
- снизить уровень перенапряжения для всей внутренней сети;
- защитить изоляцию кабелей и шин;
- уменьшить нагрузку на последующие защитные устройства.
В индивидуальных жилых домах УЗИП обычно размещается во вводном щите — как в отдельно стоящем шкафу на фасаде или опоре, так и во внутреннем распределительном щите, если ввод выполнен напрямую внутрь здания. В многоквартирных домах аналогичную функцию выполняют вводно-распределительные устройства или главные распределительные щиты.
Почему нельзя ограничиться одним местом установки
Импульс перенапряжения — это не статичное явление. Он распространяется по проводникам, отражается на переходах, ослабляется по мере прохождения через сопротивления и индуктивности. Поэтому в реальных условиях одного УЗИП на вводе может быть недостаточно, особенно если:
- здание имеет большую протяжённость внутренних линий;
- в доме есть чувствительное электронное оборудование;
- электроснабжение выполнено по воздушной линии;
- присутствуют внешние металлические коммуникации, связанные с землёй.
По этой причине в практике применяется многоступенчатая схема защиты.
УЗИП в распределительных щитах внутри здания
Следующий уровень установки — распределительные щиты этажей, секций или отдельных зон дома. Здесь УЗИП работает уже с ослабленным импульсом, который прошёл вводную защиту, но всё ещё способен повредить электронику.
Такое размещение позволяет:
- дополнительно ограничить остаточное напряжение;
- локализовать воздействие импульса внутри конкретной группы линий;
- повысить надёжность защиты при сложной конфигурации сети.
В частных домах это особенно актуально при наличии отдельных щитов для хозяйственных построек, гаражей, мастерских или инженерных систем.
УЗИП непосредственно перед чувствительным оборудованием
Третий уровень — установка защитных устройств максимально близко к оборудованию, чувствительному к перенапряжениям. Речь идёт не столько о классических модульных УЗИП, сколько о специализированных устройствах защиты линий питания и сигналов.
Такое размещение оправдано, если:
- оборудование имеет высокую стоимость или критично для эксплуатации дома;
- длина линии от распределительного щита до прибора значительна;
- присутствуют дополнительные пути наведения импульсов, например через слаботочные или антенные линии.
Важно понимать, что этот уровень защиты не заменяет вводной УЗИП, а дополняет его. Без первичного ограничения импульса локальная защита может оказаться перегруженной.
Особенности установки в зависимости от типа электроснабжения
Место установки УЗИП также связано с системой заземления и схемой электроснабжения. В сетях с раздельным нулевым и защитным проводником, а также в системах с комбинированными проводниками, точки подключения защитных устройств и их расположение могут отличаться. При этом принцип остаётся неизменным: УЗИП размещается там, где он может эффективно отвести импульс в землю с минимальной длиной соединений.
Чем короче путь от УЗИП до заземляющего устройства, тем ниже остаточное напряжение. Поэтому установка в щите, удалённом от контура заземления длинными проводниками, снижает эффективность защиты, даже если формально устройство выбрано правильно.
УЗИП и защита линий связи
Отдельного внимания заслуживает вопрос установки УЗИП на линиях, не относящихся напрямую к силовому электроснабжению. Кабели связи, интернета, видеонаблюдения и автоматики часто заходят в дом отдельно и могут стать каналом проникновения импульсного перенапряжения.
В таких случаях УЗИП размещается:
- в месте ввода линии в здание;
- в распределительных шкафах слаботочных систем;
- перед подключением оборудования, если линия проходит по наружным конструкциям.
Отсутствие согласованной защиты силовых и слаботочных линий — одна из распространённых причин повреждения электроники даже при наличии УЗИП на вводе электропитания.
Типичные ошибки, связанные с выбором места установки
Неправильное размещение УЗИП часто сводит его эффективность к формальной. К наиболее распространённым ошибкам относятся:
- установка устройства далеко от точки ввода сети;
- длинные и извилистые соединения с заземляющей шиной;
- отсутствие координации между несколькими уровнями защиты;
- размещение УЗИП только внутри здания при воздушном вводе без вводной защиты.
Во всех этих случаях импульс успевает частично проникнуть в сеть до того, как будет ограничен, что увеличивает риск повреждений.
Как место установки влияет на реальную защиту
УЗИП нельзя рассматривать как универсальный «предохранитель от молнии». Это элемент системы, работающий эффективно только при правильном расположении и согласовании с другими компонентами электроснабжения. Его установка на вводе защищает инфраструктуру здания в целом, размещение в распределительных щитах снижает уровень остаточных перенапряжений, а локальная защита оборудования закрывает наиболее уязвимые точки.
В результате грамотный выбор места установки УЗИП позволяет не просто соответствовать формальным требованиям, а создать устойчивую систему, в которой импульсное перенапряжение теряет свою разрушительную силу ещё до того, как становится опасным для дома и его инженерных систем.
