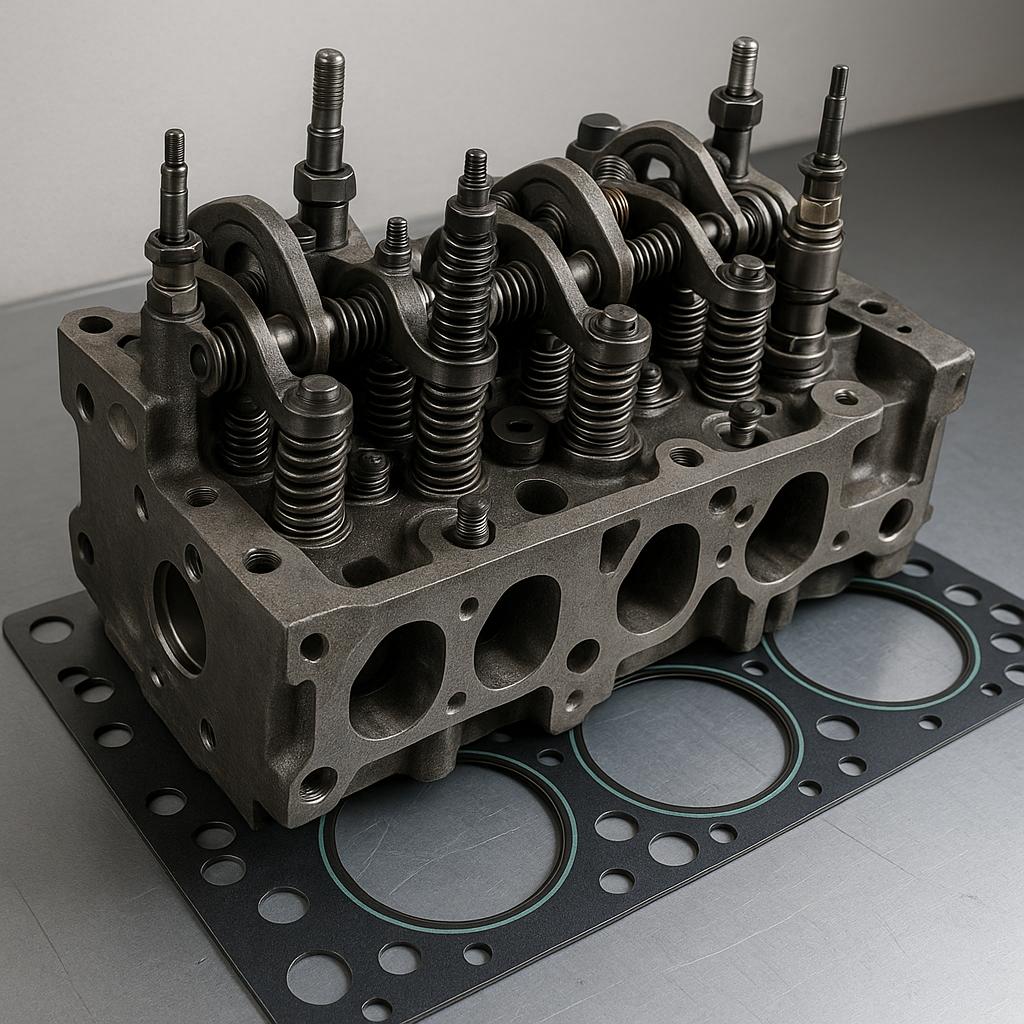

Головка блока цилиндров (ГБЦ): устройство, неисправности и установка

В конструкции дизельного двигателя нет второстепенных деталей, но головка блока цилиндров (ГБЦ) — узел, работающий в самых тяжелых условиях. Это «верхний этаж» ДВС, который герметично закрывает цилиндры, формирует камеру сгорания и несет на себе большую часть газораспределительного механизма (ГРМ) и топливной аппаратуры.

Именно на ГБЦ приходятся максимальные термические и механические нагрузки. Любая неисправность, от микротрещины до коробления плоскости, ведет к потере мощности, смешиванию технических жидкостей и, в конечном счете, к капитальному ремонту.

Что такое ГБЦ и ее основные функции?

Если блок цилиндров — это фундамент двигателя, то ГБЦ — это его крыша и «командный центр» одновременно.

Ее ключевые задачи:

1. Герметизация: Формирование герметичной камеры сгорания совместно с поршнем и стенками цилиндра.
2. Газообмен: Управление впуском воздуха и выпуском отработанных газов через клапанный механизм.
3. Теплоотвод: ГБЦ имеет сложную «рубашку охлаждения» (внутренние каналы), через которую циркулирует антифриз, отводя избыточное тепло от камер сгорания.
4. Смазка: По внутренним каналам масло подается к элементам ГРМ (коромыслам, валу и т.д.).
5. База для навесного: На ГБЦ монтируются форсунки, впускной и выпускной коллекторы, а также элементы ГРМ.

Конструкция ГБЦ: ключевые узлы

Хотя компоновка отличается (например, у рядного ДВС одна общая ГБЦ, а у V-образного, как ЯМЗ, — две отдельные), набор основных элементов схож:

• Корпус (Отливка): Массивная деталь со сложной системой внутренних каналов для охлаждения и смазки.
• Привалочная плоскость: Идеально ровная нижняя поверхность, прилегающая к блоку цилиндров через прокладку.
• Клапанный механизм: Седла клапанов (впрессованные в ГБЦ), направляющие втулки, впускные и выпускные клапаны, пружины, коромысла.
• Камеры сгорания: В дизельных ДВС камера сгорания часто выполнена непосредственно в поршне, но ГБЦ формирует ее верхнюю часть.
• Отверстия: Технологические отверстия для крепления форсунок, свечей накала (если предусмотрены), коллекторов и шпилек крепления к блоку.

Материалы изготовления: Чугун против Алюминия

Материал ГБЦ — ключевой фактор, определяющий ее прочность и ремонтопригодность.

1. Чугун (Высокопрочный)

• Применение: Тяжелые дизельные двигатели (включая большинство серий ЯМЗ), работающие с высоким давлением наддува и большими нагрузками.
• Плюсы: Высочайшая прочность, устойчивость к деформации («короблению») даже при серьезных нагрузках, долговечность.
• Минусы: Большой вес, более сложный ремонт трещин.

2. Алюминиевые сплавы

• Применение: Легковые автомобили, легкий коммерческий транспорт, некоторые современные дизели.
• Плюсы: Малый вес, отличная теплопроводность (быстро отводит тепло).
• Минусы: «Боится» перегрева. При нарушении температурного режима алюминиевую ГБЦ легко «ведет» (деформирует), что требует обязательной фрезеровки плоскости при ремонте.

5 главных неисправностей ГБЦ и их симптомы

Проблемы с ГБЦ почти всегда имеют явные признаки. Важно вовремя их распознать.

1. Прогар или «пробой» прокладки ГБЦ

• Что это: Нарушение герметичности между ГБЦ и блоком.
• Симптомы:
  • Белый густой дым из выхлопной трубы (антифриз попадает в цилиндры).
  • Эмульсия (смесь масла и антифриза) на щупе или под маслозаливной крышкой.
  • Пузырьки газа в расширительном бачке (прорыв выхлопных газов в систему охлаждения).

2. Трещины в корпусе ГБЦ

• Что это: Микротрещины (реже — явные) в теле головки, обычно между седлами клапанов или между каналами.
• Причины: Сильный перегрев, гидроудар, «усталость» металла.
• Симптомы: Схожи с прогаром прокладки, но часто прогрессируют быстрее.

3. Коробление (деформация) привалочной плоскости

• Что это: Искривление плоскости ГБЦ из-за перегрева.
• Симптомы: Постоянные течи масла или антифриза по стыку, повторный пробой прокладки вскоре после замены. Устраняется только фрезеровкой (шлифовкой) на станке.

4. Износ клапанного механизма

• Что это: Износ седел, направляющих втулок, «прогар» тарелки клапана.
• Симптомы: Потеря компрессии в одном или нескольких цилиндрах, «троение» двигателя, падение мощности, характерный стук клапанов.

5. Течь по технологическим заглушкам

• Что это: Коррозия или выдавливание заглушек рубашки охлаждения на ГБЦ.
• Симптомы: Внешняя утечка антифриза.

Технология установки ГБЦ: как избежать ошибок

Более 50% повторных ремонтов ГБЦ связаны с нарушением технологии ее установки. Это операция, требующая абсолютной точности.

1. Подготовка: Поверхности блока и ГБЦ должны быть идеально чистыми. Не допускается использование абразивов или грубых шаберов, которые могут повредить плоскость.
2. Контроль плоскости: Обязательная проверка плоскостей лекальной линейкой и щупом на предмет деформации.
3. Прокладка: Используется только новая прокладка. Она одноразовая. Нанесение герметика на прокладку ГБЦ (если это не предусмотрено производителем) категорически запрещено.
4. Болты (Шпильки): Болты ГБЦ работают на пределе текучести и «вытягиваются». По регламенту, на многих ДВС (особенно с алюминиевыми ГБЦ) требуется обязательная замена болтов на новые при каждом снятии головки.
5. Затяжка (Ключевой этап):
   • Инструмент: Только поверенный динамометрический ключ.
   • Схема: Затяжка производится строго по схеме, указанной в мануале (обычно «крест-накрест» от центра к краям).
   • Этапы: Затяжка всегда выполняется в 2-3 или даже 4 этапа. Например: 1-й этап — 50 Н·м, 2-й этап — 100 Н·м, 3-й этап — «доворот» на 90 градусов. Несоблюдение моментов и этапов — гарантия деформации ГБЦ.
6. Контрольная протяжка: На некоторых двигателях (особенно старой школы, с чугунными ГБЦ) мануал требует провести контрольную протяжку болтов ГБЦ после первого прогрева и остывания двигателя.

Заключение

Головка блока цилиндров — сложный и дорогой узел, ресурс которого напрямую зависит от трех факторов: исправной системы охлаждения, качества используемых запчастей (прокладок, болтов) и, самое главное, — от соблюдения технологии ремонта.
