Токарная обработка поверхностей цилиндрической формы применяется там, где деталь должна получить точный диаметр, ровную ось вращения, заданную длину, чистый торец или посадочное место под сопряжение с другой деталью. На токарном станке из заготовки получают валы, втулки, оси, штифты, ролики, корпуса с внутренними отверстиями и другие элементы, у которых значительная часть геометрии связана с вращением вокруг центральной оси.
Главная особенность такой обработки заключается в том, что заготовка вращается, а режущий инструмент снимает слой материала с наружной или внутренней поверхности. За счет этого формируются цилиндры, конусы, уступы, канавки, фаски, резьба и торцевые плоскости. Точность результата зависит не только от станка, но и от установки заготовки, выбора резца, режима резания, жесткости системы и контроля размеров на каждом этапе.
Что называют цилиндрической поверхностью
Цилиндрическая поверхность — это поверхность, образованная вокруг оси вращения. В токарных работах чаще всего речь идет о наружных и внутренних цилиндрах. Наружная поверхность встречается у валов, пальцев, шпилек, направляющих, осей и роликов. Внутренняя цилиндрическая поверхность образуется в отверстиях втулок, корпусов, стаканов, муфт и других деталей.
Такие поверхности могут быть простыми или сложными. Простая форма имеет один диаметр по всей длине. Более сложная деталь может состоять из нескольких участков разного диаметра, уступов, торцевых переходов, посадочных зон, проточек и резьбовых частей.
К цилиндрическим элементам относятся:
- наружные гладкие участки валов и осей;
- внутренние отверстия во втулках и корпусах;
- посадочные места под подшипники, шкивы, муфты;
- ступенчатые переходы между диаметрами;
- канавки под стопорные кольца и уплотнения;
- резьбовые участки;
- фаски на кромках;
- торцы, связанные с общей геометрией детали.
Цель обработки — получить не просто круглую форму, а поверхность с нужными размерами, шероховатостью и взаимным расположением относительно оси детали.
Как работает токарный станок при обработке цилиндров
Токарный станок работает по принципу вращения заготовки. Деталь закрепляют в патроне, цанге, центрах или специальном приспособлении. После запуска шпинделя заготовка вращается с заданной скоростью, а резец перемещается вдоль оси или поперек нее.
При продольной подаче резец движется вдоль заготовки и снимает металл по длине. Так получают наружную цилиндрическую поверхность. При поперечной подаче инструмент перемещается к центру вращения и формирует торец, уступ или проточку. Для внутренних отверстий применяют расточные резцы, сверла, развертки и другие инструменты.
Обработка строится на сочетании нескольких движений:
- вращение заготовки вокруг оси;
- подача инструмента вдоль детали;
- подача инструмента в радиальном направлении;
- врезание резца на заданную глубину;
- контроль размера после снятия слоя материала.
Чем стабильнее вращение и жестче закрепление, тем выше вероятность получить ровную поверхность без биения, волн и отклонений по диаметру.
Подготовка заготовки к обработке
Перед установкой на станок заготовку проверяют по размерам, материалу и состоянию поверхности. Важно оценить припуск — слой материала, который будет снят во время обработки. Припуск должен быть достаточным, чтобы убрать неровности, окалину, следы резки или ковки, но не слишком большим, иначе возрастет время обработки и нагрузка на инструмент.
Заготовки могут поступать после резки прутка, литья, ковки, штамповки или сварки. У каждой исходной формы есть свои особенности. Пруток обычно имеет более предсказуемую геометрию. Литые и кованые заготовки требуют большего внимания к припускам, твердости поверхностного слоя и возможным внутренним напряжениям.
Установка и базирование
Качество цилиндрической поверхности начинается с правильного базирования. Если заготовка установлена с перекосом, даже точный резец не исправит ошибку полностью. При обработке валов часто используют центровые отверстия. Они позволяют закрепить деталь между центрами и обеспечить совпадение оси обработки с расчетной осью изделия.
Короткие детали можно закреплять в трехкулачковом патроне. Для более точного центрирования используют четырехкулачковый патрон, цанги или специальные оправки. Длинные заготовки поддерживают задним центром, люнетом или подвижной опорой, чтобы избежать прогиба и вибраций.
Выбор способа закрепления зависит от:
- длины и диаметра заготовки;
- требуемой точности;
- материала детали;
- величины снимаемого припуска;
- наличия внутренних отверстий;
- допустимого биения;
- серийности производства.
Если деталь длинная и тонкая, риск прогиба возрастает. При сильном прогибе резец снимает материал неравномерно, и вместо правильного цилиндра может получиться бочкообразная или конусная поверхность.
Основные виды токарной обработки цилиндрических поверхностей
Токарная обработка не ограничивается простым снятием металла по наружному диаметру. На одном станке можно выполнить несколько операций, связанных между собой. Последовательность выбирают так, чтобы сначала сформировать базовые поверхности, а затем довести точные участки до нужных размеров.

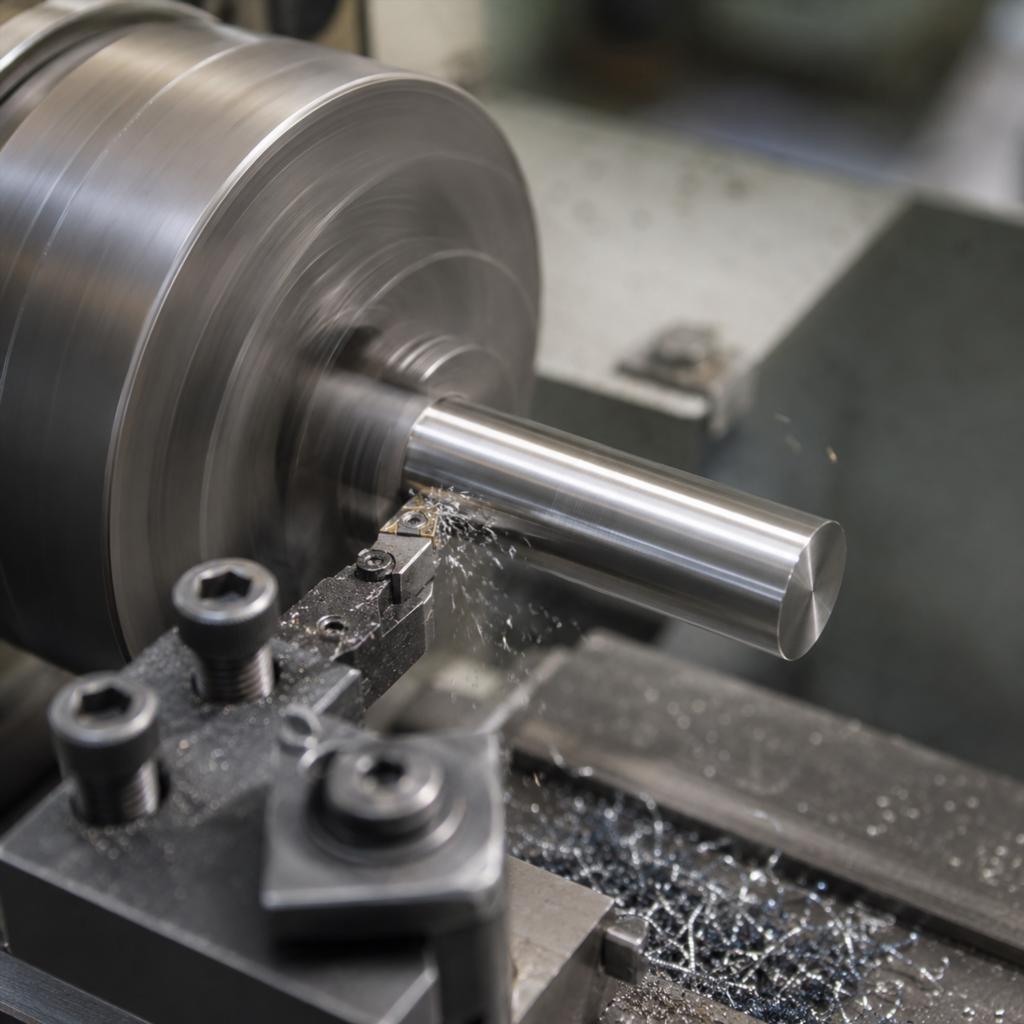

Наружное точение
Наружное точение применяют для получения заданного диаметра на внешней поверхности детали. Резец перемещается вдоль оси заготовки и снимает слой металла по всей длине обрабатываемого участка. Так формируют гладкие валы, оси, цилиндрические ступени, направляющие части и посадочные зоны.
Наружное точение бывает черновым и чистовым. Черновой проход нужен для быстрого удаления основного припуска. При этом допускается более заметный след от инструмента, так как после него поверхность еще будет дорабатываться. Чистовой проход снимает небольшой слой и формирует итоговый размер, более ровную поверхность и меньшую шероховатость.
При наружном точении важно правильно выбрать глубину резания. Слишком большой слой увеличивает нагрузку на станок и может вызвать вибрации. Слишком малый слой при черновой обработке делает процесс долгим и неэффективным.
Растачивание внутренних поверхностей
Растачивание используют для обработки отверстий. Заготовка вращается, а расточной резец работает внутри отверстия, увеличивая его диаметр или выравнивая поверхность. Такая операция нужна для втулок, корпусов, стаканов, фланцев и деталей с посадочными отверстиями.
Внутреннюю поверхность обрабатывать сложнее, чем наружную. Расточной резец имеет вылет, из-за которого снижается жесткость инструмента. При большом вылете возможны вибрации, увод резца и появление неровного следа. Для точной обработки подбирают инструмент с достаточной жесткостью, уменьшают глубину резания и контролируют режим подачи.
Растачивание позволяет получить:
- точный внутренний диаметр;
- соосность отверстия с наружной поверхностью;
- ровную цилиндрическую форму;
- посадку под вал, втулку или подшипник;
- подготовленную поверхность под дальнейшую обработку.
Перед растачиванием отверстие обычно сверлят или получают другим способом. Расточной инструмент не всегда предназначен для создания отверстия с нуля, его задача чаще связана с уточнением формы и размера.
Подрезка торцов
Торец не является цилиндрической поверхностью, но он напрямую связан с токарной обработкой деталей вращения. Подрезка торца нужна, чтобы получить ровную плоскость, перпендикулярную оси детали. От качества торца зависит точность длины, плотность прилегания к сопряженной детали и правильное положение уступов.
При подрезке резец движется поперечно, от наружного диаметра к центру или от центра к наружной части. Важно избежать следов выкрашивания у кромки, перегрева и вибраций. После подрезки часто снимают фаску, чтобы убрать острую кромку и снизить риск повреждения при сборке.
Обработка уступов и ступеней
Многие детали имеют несколько диаметров. Например, вал может включать участок под подшипник, зону под муфту, резьбовую часть и опорный буртик. Такие элементы называют ступенями. Каждый участок должен иметь свою длину, диаметр и переход к соседней поверхности.
Уступы обрабатывают сочетанием продольной и поперечной подачи. Сначала формируют диаметр, затем подрезают плечо уступа. Важны не только размеры, но и форма перехода. Резкий внутренний угол может стать зоной концентрации напряжений, особенно в нагруженных деталях. Часто в таких местах задают радиус или фаску.
Проточка канавок
Канавки выполняют специальными прорезными резцами. Они нужны под стопорные кольца, уплотнения, выход резьбы, технологические переходы или смазочные зоны. Канавка должна иметь точную ширину, глубину и положение относительно других элементов детали.
При проточке канавок инструмент испытывает боковые нагрузки, а зона резания часто ограничена по отводу стружки. Неправильный режим может привести к перегреву, заклиниванию стружки или повреждению кромки резца. Для глубоких и узких канавок особенно важны жесткость инструмента и аккуратная подача.
Нарезание резьбы
Резьбовые участки на цилиндрических деталях также часто выполняют на токарном станке. Резьба может быть наружной или внутренней. Наружную нарезают резцом, плашкой или резьбонарезной головкой. Внутреннюю получают метчиком или специальным резьбовым резцом.
При нарезании резьбы важна синхронизация вращения заготовки и подачи инструмента. Профиль резьбы должен соответствовать заданному стандарту, а глубина проходов — обеспечивать нужную форму витка. После нарезания проверяют шаг, профиль, проходной или непроходной калибр, качество вершины и отсутствие заусенцев.
Черновая и чистовая обработка
Обработка цилиндрических поверхностей обычно делится на несколько этапов. Черновая стадия снимает основной припуск и приближает форму к нужной геометрии. Чистовая стадия уточняет размер и улучшает качество поверхности.
Черновая обработка работает с большей глубиной резания и более высокой нагрузкой. Ее задача — быстро убрать лишний материал. При этом поверхность может иметь заметные следы резца, а размер оставляют с небольшим припуском под финишную обработку.
Чистовая обработка проводится более аккуратно. Снимается тонкий слой, подача уменьшается, инструмент подбирается с учетом требуемой шероховатости. На этом этапе важно исключить вибрации, перегрев и резкое изменение нагрузки.
Между черновым и чистовым проходом деталь иногда оставляют на некоторое время или проводят промежуточный контроль. Это особенно важно для заготовок с внутренними напряжениями: после снятия большого слоя металла форма может немного измениться.
Режимы резания и их влияние на результат
Режимы резания включают скорость вращения, подачу и глубину резания. Эти параметры подбирают с учетом материала, типа инструмента, жесткости станка и требований к поверхности. Неверный режим может испортить даже правильно установленную заготовку.
Скорость резания влияет на температуру в зоне контакта и стойкость инструмента. Подача определяет, насколько заметным будет след резца на поверхности. Глубина резания задает толщину снимаемого слоя и нагрузку на систему.
Для разных материалов режимы заметно отличаются. Сталь, чугун, алюминиевые сплавы, бронза и нержавеющие стали ведут себя по-разному. Одни материалы дают длинную сливную стружку, другие — короткую и ломкую. Одни склонны к налипанию на режущую кромку, другие быстрее изнашивают инструмент.
На практике учитывают:
- твердость материала;
- тип заготовки;
- требуемую точность;
- допустимую шероховатость;
- марку режущей пластины;
- наличие охлаждения;
- жесткость закрепления;
- длину обрабатываемого участка.
Для чистовой обработки часто выбирают меньшую подачу и более стабильный режим. Для чернового съема важны производительность, надежность инструмента и отсутствие перегрузки станка.
Инструмент для обработки цилиндрических поверхностей
Для токарной обработки используют резцы разных типов. Они отличаются формой, назначением, материалом режущей части и способом крепления. Современные станки часто работают со сменными твердосплавными пластинами, которые подбирают под материал и характер операции.
Для наружного точения применяют проходные резцы. Для подрезки торцов — подрезные. Для канавок — прорезные. Для растачивания — внутренние расточные резцы. Для резьбы — резьбовые инструменты с заданным профилем.
Что важно при выборе резца
Резец должен соответствовать операции и не создавать лишних вибраций. У инструмента оценивают геометрию режущей кромки, радиус вершины, материал пластины и допустимые режимы.
Радиус вершины влияет на чистоту поверхности и нагрузку. Малый радиус позволяет работать ближе к уступам и снижает силу резания, но может оставлять более выраженный след. Большой радиус улучшает поверхность, но требует жесткой системы и может вызвать вибрации при слабом закреплении.
Также важен отвод стружки. Если стружка наматывается на деталь или инструмент, она может повредить поверхность, создать риск для оператора и нарушить стабильность обработки. Для управления стружкой используют пластины со специальной геометрией, корректируют подачу и применяют охлаждающую жидкость.
Точность и шероховатость поверхности
Токарная обработка цилиндрических участков оценивается не только по диаметру. Важны круглость, цилиндричность, соосность, биение, шероховатость и взаимное расположение поверхностей. Деталь может иметь правильный диаметр в одном сечении, но при этом обладать конусностью или овальностью по длине.
Шероховатость зависит от подачи, состояния режущей кромки, скорости, материала и жесткости системы. После чистового точения поверхность обычно имеет регулярный след от резца. Если требуется более высокое качество, после точения могут применять шлифование, полирование, хонингование или притирку.
Возможные дефекты
При нарушении технологии на цилиндрической поверхности могут появиться дефекты:
- конусность по длине детали;
- овальность сечения;
- вибрационные следы;
- риски от стружки;
- задиры;
- прижоги от перегрева;
- заусенцы на кромках;
- несоосность участков;
- отклонение посадочного диаметра.
Причины могут быть разными: износ резца, слабое закрепление, неправильный вылет инструмента, недостаточная поддержка длинной детали, неудачный режим резания, загрязнение базовых поверхностей или ошибки измерения.
Контроль размеров после обработки
Контроль проводят во время обработки и после завершения операции. Для простых размеров используют штангенциркуль, микрометр, нутромер, индикатор, калибры. Для более точных деталей применяют специализированные измерительные системы и контроль на координатных машинах.
Наружные диаметры проверяют микрометром или скобами. Внутренние отверстия измеряют нутромером, калибрами-пробками или трехточечными измерительными инструментами. Биение оценивают индикатором при вращении детали. Длину ступеней и положение уступов контролируют штангенглубиномером, индикаторными приспособлениями или шаблонами.
При серийном производстве контроль особенно важен, потому что износ инструмента постепенно меняет размер. Даже если станок настроен правильно, режущая кромка со временем изнашивается, и диаметр может уйти за пределы допуска. Чтобы этого избежать, вводят периодические проверки и корректировку инструмента.
Обработка длинных и тонких деталей
Длинные цилиндрические детали требуют особого внимания. При большом отношении длины к диаметру заготовка может прогибаться под действием силы резания. На поверхности появляются волны, размер меняется по длине, возникает вибрация.
Для таких деталей используют центры, люнеты, подвижные опоры и более мягкие режимы. Иногда обработку ведут несколькими проходами с небольшим съемом. Важную роль играет острота инструмента: тупой резец сильнее давит на деталь и увеличивает прогиб.
При обработке тонких валов важно не только получить диаметр, но и сохранить прямолинейность оси. Даже небольшое отклонение может вызвать проблемы при сборке, вращении или работе в подшипниковых узлах.
Особенности работы с внутренними цилиндрами
Внутренние цилиндрические поверхности часто требуют повышенной точности, особенно если отверстие служит посадочным местом. Основная сложность заключается в ограниченном доступе инструмента и контроле размера. Расточной резец работает внутри детали, а зона резания хуже видна оператору.
Для глубоких отверстий возрастает риск вибраций и увода инструмента. Чем больше вылет резца, тем ниже жесткость. При обработке глубоких внутренних поверхностей выбирают специальные державки, контролируют охлаждение и следят за отводом стружки.
Если отверстие должно иметь высокую точность и малую шероховатость, после растачивания могут применяться развертывание, шлифование или хонингование. Эти операции позволяют улучшить геометрию и качество поверхности, когда обычного точения недостаточно.
Роль охлаждения и смазки
При резании выделяется тепло. Оно влияет на стойкость инструмента, размер детали и качество поверхности. Охлаждающе-смазочная жидкость снижает температуру, уменьшает трение, помогает отводить стружку и улучшает состояние обработанной поверхности.
Не всегда охлаждение применяется одинаково. Для одних материалов оно необходимо, для других может использоваться ограниченно. Например, при обработке некоторых видов чугуна часто работают без обильной подачи жидкости, так как материал дает короткую стружку и содержит графит. При точении нержавеющих сталей, жаропрочных и вязких материалов охлаждение помогает снизить перегрев и налипание.
Важно подавать жидкость именно в зону резания. Если поток не попадает к режущей кромке, эффект будет слабым. При внутреннем растачивании это особенно заметно, потому что стружка и тепло сложнее удаляются из отверстия.
Почему важна последовательность операций
Правильная последовательность обработки помогает сохранить точность. Обычно сначала создают надежные базы, затем снимают основной припуск, после этого формируют точные участки. Если сразу обработать финишную поверхность, а затем снять много металла с соседней зоны, деталь может деформироваться или потерять нужное взаимное расположение поверхностей.
Для ступенчатых валов часто сначала обрабатывают общую наружную форму, затем уточняют посадочные диаметры, после этого выполняют канавки, фаски и резьбу. Для втулок может быть важна связь наружного диаметра и внутреннего отверстия, поэтому порядок выбирают так, чтобы обеспечить соосность.
Ошибки в последовательности приводят к лишним переустановкам. Каждая переустановка повышает риск биения и смещения баз. Чем меньше необоснованных перестановок детали, тем проще удержать точность.
Где применяются обработанные цилиндрические детали
Цилиндрические детали встречаются почти во всех механизмах. Они используются в станках, редукторах, насосах, вентиляторах, транспортном оборудовании, сельскохозяйственной технике, автомобилях, производственных линиях и бытовых устройствах.
На токарных станках изготавливают и восстанавливают:
- валы и оси;
- втулки и кольца;
- ролики и шкивы;
- фланцы и муфты;
- корпуса с отверстиями;
- переходники и штуцеры;
- резьбовые элементы;
- посадочные детали для подшипников.
В одних случаях требуется высокая точность и малая шероховатость, в других важнее прочность, скорость изготовления и стабильность размеров в партии. Технология подбирается под назначение детали, а не только под ее форму.
Итог
Обработка цилиндрических поверхностей на токарном станке строится вокруг точного вращения заготовки и управляемого снятия материала режущим инструментом. Наружное точение, растачивание, подрезка торцов, формирование уступов, проточка канавок и нарезание резьбы позволяют получить детали сложной формы с заданными размерами.
Качество результата зависит от подготовки заготовки, способа закрепления, жесткости станка, выбора инструмента, режимов резания и контроля размеров. Даже простая на вид цилиндрическая поверхность требует внимательной настройки, потому что малейшее биение, вибрация или ошибка базирования отражаются на геометрии детали.
Токарная обработка остается одним из основных способов изготовления деталей вращения, поскольку позволяет сочетать точность, универсальность и возможность работать с разными материалами. Именно поэтому цилиндрические поверхности продолжают обрабатывать на токарных станках как в ремонтных мастерских, так и на промышленных производствах.
