Трубопровод с высокой нагрузкой требует крепежа, который работает не только как удерживающий элемент, но и как часть всей инженерной системы. Он должен выдерживать вес трубы, давление рабочей среды, вибрацию от оборудования, температурное расширение и возможные рывки при изменении потока. Если крепление подобрано без учета этих факторов, проблема может проявиться уже после запуска: труба начинает смещаться, соединения теряют герметичность, а нагрузка переходит на участки, которые не должны ее принимать.
Для ответственных соединений, где важны плотный обжим, устойчивость к вибрации и высокий запас прочности, используют силовые хомуты, ознакомиться с которыми можно на https://mega-fix.ru/catalog/homuty-silovye/. Они помогают надежно фиксировать шланги, патрубки и отдельные участки трубопроводов, которые работают под давлением или испытывают постоянные механические нагрузки. Правильный выбор такого крепежа снижает риск протечек, ослабления стыков и внепланового ремонта.
Что считается высокой нагрузкой для трубопровода
Высокая нагрузка — это не только большое давление внутри трубы. На крепеж одновременно действуют разные факторы, и именно их сочетание делает систему сложной для монтажа.
К нагрузкам относятся:
- вес самой трубы и рабочей среды внутри нее;
- внутреннее давление;
- вибрация от насосов, компрессоров, двигателей;
- температурное расширение металла или пластика;
- гидроудары при резком изменении потока;
- изгибающие усилия на поворотах и участках с уклоном;
- внешнее воздействие от оборудования, стен, перекрытий или подвижных элементов.
Трубопровод может выглядеть неподвижным, но во время работы он постоянно испытывает микросмещения. Металл расширяется при нагреве, насос передает вибрацию, поток создает пульсации. Если крепление подобрано без учета этих факторов, нагрузка переходит на сварные швы, резьбовые соединения, фланцы и гибкие вставки.
Основные задачи крепежа
Хороший крепеж не просто прижимает трубу к стене или раме. Он распределяет усилие, удерживает геометрию линии и не разрушает материал трубы.
Фиксация положения
Труба должна сохранять заданное направление, не провисать и не смещаться под собственным весом. Особенно важно это для длинных горизонтальных участков, где ошибка в расстоянии между опорами приводит к прогибу. Прогиб создает дополнительное напряжение на соединениях и может ухудшить слив среды, если система рассчитана на уклон.
Компенсация вибрации
Трубопровод рядом с насосным оборудованием редко остается полностью спокойным. Жесткое крепление без демпфирующих элементов передает колебания на стены, раму или соседние узлы. Со временем ослабляются гайки, изнашиваются прокладки, появляются микротрещины. В таких местах применяют крепеж с резиновыми вставками, усиленные опоры или специальные виброизолирующие решения.
Защита трубы от повреждения
Слишком сильная затяжка может деформировать тонкостенную трубу или повредить защитное покрытие. Слишком слабая не удержит линию при скачке давления. Крепеж должен обеспечивать плотную фиксацию без пережима. Для полимерных труб это особенно важно: материал чувствителен к локальному давлению и температурному расширению.
Какие параметры учитывать при выборе
Подбор крепежа начинается не с размера хомута или болта, а с условий работы трубопровода. Один и тот же диаметр трубы может требовать разных решений в системе холодного водоснабжения, на промышленной линии, в вентиляции или в гидравлическом узле.
Диаметр и материал трубы
Диаметр определяет размер крепежа, но материал влияет на способ фиксации. Стальная труба выдерживает высокое усилие прижима, но требует защиты от коррозии. Нержавеющая сталь нуждается в совместимом крепеже, чтобы не возникала электрохимическая коррозия. Пластиковые и металлопластиковые трубы требуют более мягкого контакта и учета расширения при нагреве.
Для медных труб нежелателен прямой контакт с неподходящими металлами. Для окрашенных и оцинкованных труб важна сохранность покрытия. Если крепеж повреждает защитный слой, коррозия начинается именно в точке прижима.
Давление и характер потока
Чем выше давление, тем серьезнее требования к соединениям, опорам и крепежу на поворотах. Особое внимание нужно уделять участкам, где поток меняет направление. На коленах, тройниках и переходниках возникают дополнительные усилия, способные смещать трубу даже при надежной общей фиксации.
Гидроудары создают кратковременную, но сильную нагрузку. Если система работает с резкими включениями насосов, клапанов или запорной арматуры, крепеж должен иметь запас прочности. Ориентироваться только на рабочее давление недостаточно, потому что кратковременный скачок может быть намного выше обычного режима.
Температура среды
Горячая вода, пар, масло или технологическая жидкость меняют поведение трубопровода. При нагреве труба удлиняется, а при охлаждении возвращается к исходному размеру. Жесткая фиксация без компенсации расширения приводит к напряжениям в стенках, опорах и соединениях.
На длинных участках используют сочетание неподвижных и скользящих опор. Неподвижные удерживают линию в расчетных точках, а скользящие позволяют трубе немного перемещаться вдоль оси. Такой подход снижает риск деформации и повреждения крепежа.
Среда эксплуатации
Крепеж в сухом помещении и крепеж на улице работают в разных условиях. Влажность, химические испарения, соляной туман, грязь, перепады температуры и ультрафиолет ускоряют износ материала.
Для агрессивной среды выбирают нержавеющую сталь, оцинкованный крепеж с качественным покрытием или специализированные антикоррозионные решения. Важно учитывать не только трубу, но и крепежные элементы: шпильки, гайки, шайбы, анкеры, закладные детали.
Виды крепежа для нагруженных трубопроводов
Выбор зависит от того, какую задачу должен решить узел: удержать трубу, зафиксировать соединение, снять вибрацию, распределить вес или закрепить линию на строительной конструкции.

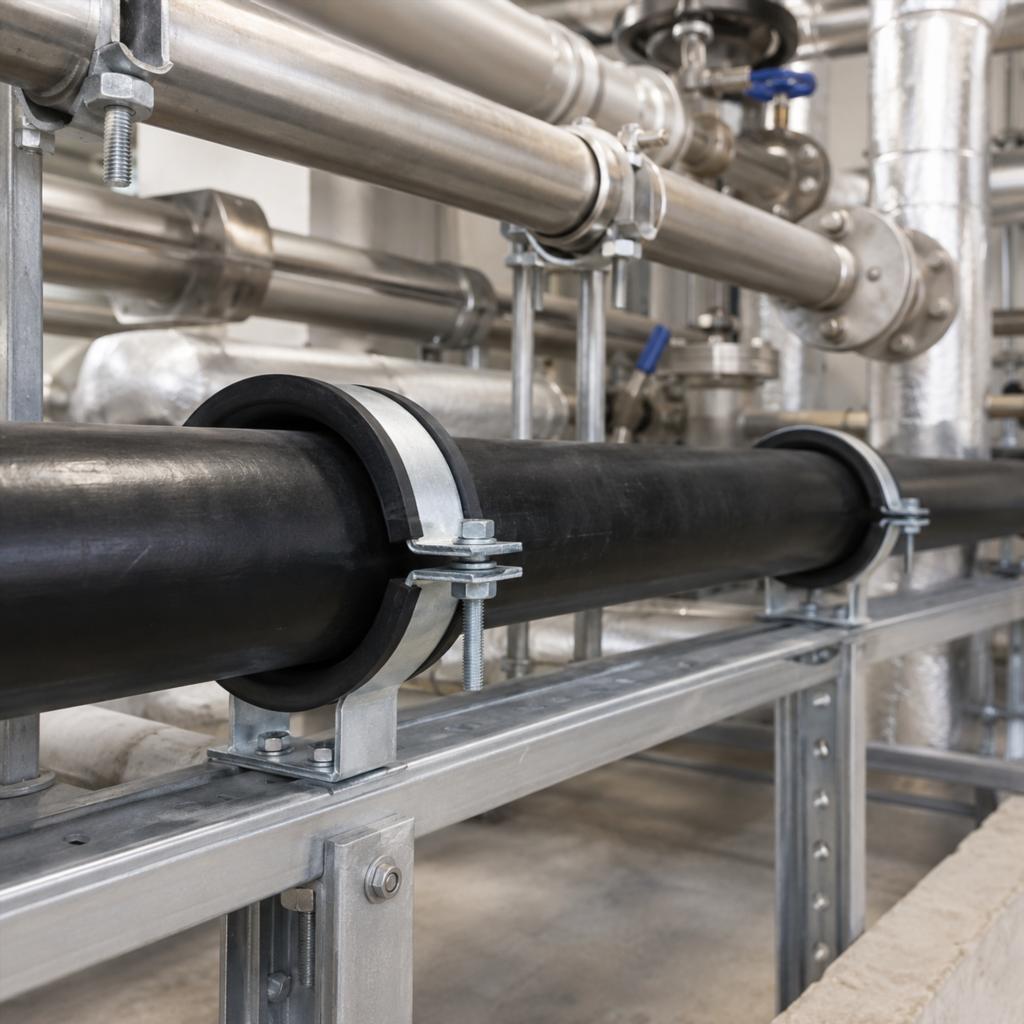

Хомуты
Хомуты применяют для крепления труб к стенам, потолку, раме, стойкам и другим опорным поверхностям. Для легких систем подходят стандартные модели, для тяжелых линий выбирают усиленные варианты с прочной лентой, массивными ушками, надежной стяжкой и подходящим болтовым соединением.
Хомут должен соответствовать диаметру трубы. Слишком большой не обеспечит плотной фиксации, слишком маленький создаст избыточное давление на стенку. Для труб с изоляцией учитывают наружный диаметр уже вместе с теплоизоляционным слоем либо применяют специальные опоры, не сминающие материал.
Опоры и подвесы
Опоры используют там, где трубу нужно не просто прижать, а принять ее вес. Они бывают неподвижными, скользящими, направляющими, пружинными. Подвесы удобны для потолочного монтажа и прокладки линий под перекрытиями.
Для тяжелых трубопроводов важна несущая способность не только самой опоры, но и основания. Даже прочный крепеж не поможет, если анкер установлен в слабый бетон, пустотелый кирпич или тонкий металлический профиль без усиления.
Анкерные элементы
Анкеры передают нагрузку от трубопровода на строительную конструкцию. При выборе учитывают материал основания, глубину установки, диаметр, расчетную нагрузку и условия эксплуатации. Для бетона применяют одни решения, для кирпича — другие, для металлоконструкций — болтовые или сварные крепления.
Ошибки при установке анкеров опасны: крепеж может держаться при статичной нагрузке, но выйти из основания при вибрации или рывке. Отверстие должно соответствовать диаметру анкера, а глубина монтажа — требованиям производителя крепежного элемента.
Фланцевые и резьбовые соединения
Хотя фланцы и резьба относятся к соединительным узлам, они тоже требуют грамотной фиксации. Трубопровод не должен висеть на фланце или штуцере. Вес линии нужно передавать на опоры, иначе соединение начнет работать как несущий элемент и быстрее потеряет герметичность.
Как оценить запас прочности
Запас прочности нужен не для перестраховки, а для нормальной работы системы при отклонениях от расчетного режима. В реальной эксплуатации бывают скачки давления, вибрация, температурные колебания, неравномерная нагрузка и старение материалов.
При подборе крепежа учитывают:
- максимальную рабочую нагрузку, а не только среднюю;
- вес трубы с заполнением;
- расстояние между точками крепления;
- направление нагрузки;
- возможные рывки и гидроудары;
- состояние основания;
- срок службы системы.
Нельзя выбирать крепеж только по внешнему сходству или по принципу «выглядит крепко». У качественного изделия должны быть понятные характеристики: материал, допустимая нагрузка, диапазон диаметров, тип покрытия, условия применения.
Расстояние между креплениями
Частая ошибка при монтаже — слишком большой шаг между опорами. Труба может выдерживать давление, но провисать между точками крепления. Это особенно заметно на пластиковых и тонкостенных металлических линиях.
Шаг зависит от диаметра, материала, температуры среды и массы заполненной трубы. Горизонтальные участки требуют более внимательного расчета, чем короткие вертикальные фрагменты. На поворотах, возле арматуры, насосов, фильтров и тяжелых соединений крепеж ставят чаще, потому что там нагрузка выше.
Не стоит размещать крепление вплотную к каждому соединению без учета подвижности трубы. В некоторых системах нужен небольшой компенсационный ход, иначе расширение при нагреве создаст лишнее напряжение.
Материал крепежа и защита от коррозии
Материал крепежа должен соответствовать условиям эксплуатации. Для сухих технических помещений часто используют оцинкованную сталь. Для улицы, влажных зон, пищевых и химических производств лучше подходят нержавеющие или специальные коррозионностойкие варианты.
Покрытие имеет значение не меньше толщины металла. Поврежденная оцинковка, царапины, сколы и контакт несовместимых металлов сокращают срок службы крепления. При монтаже нужно избегать ситуации, когда крепеж сам становится слабым местом системы.
Для агрессивной среды полезно учитывать такие факторы:
- постоянная влажность;
- контакт с реагентами;
- перепады температуры;
- наличие конденсата;
- воздействие солей;
- риск механических повреждений покрытия.
Монтаж: что влияет на надежность
Даже правильно выбранный крепеж можно испортить неправильной установкой. Монтаж должен обеспечивать плотное прилегание, правильное положение трубы и равномерную передачу нагрузки на основание.
Подготовка основания
Перед установкой проверяют прочность стены, перекрытия, рамы или металлоконструкции. Основание не должно крошиться, прогибаться или иметь скрытые пустоты в зоне крепления. Для тяжелых линий лучше заранее предусмотреть закладные детали, монтажные шины или усиленные кронштейны.
Контроль затяжки
Недостаточная затяжка приводит к смещению трубы. Чрезмерная — к деформации, повреждению изоляции или разрушению прокладки. В ответственных узлах желательно использовать крепеж, который позволяет контролировать усилие затяжки. Особенно это важно для соединений, работающих под давлением и вибрацией.
Совместимость с изоляцией
Теплоизоляция не должна сжиматься до потери свойств. Если труба изолирована, крепеж подбирают с учетом толщины слоя. В местах опирания используют вставки, опорные скорлупы или специальные элементы, которые распределяют давление и не создают мостики холода.
Типичные ошибки при выборе
Большинство проблем появляется не из-за одного грубого нарушения, а из-за цепочки мелких просчетов. Труба чуть тяжелее расчетной, шаг креплений немного больше нужного, основание слабее ожидаемого, вибрация сильнее, чем предполагалось. В сумме это приводит к отказу узла.
Часто встречаются такие ошибки:
- выбор крепежа только по диаметру трубы;
- отсутствие запаса по нагрузке;
- игнорирование вибрации от оборудования;
- установка анкеров в неподходящее основание;
- применение обычных хомутов на участках с высоким давлением;
- слишком большой шаг между опорами;
- жесткая фиксация длинной горячей линии без компенсации расширения;
- контакт несовместимых металлов;
- повреждение защитного покрытия при монтаже.
Избежать таких проблем помогает предварительная оценка всей трассы, а не отдельного узла. Важно видеть, где труба несет вес, где меняет направление, где нагревается, где может вибрировать и где доступ к крепежу будет затруднен после запуска системы.
Когда нужен усиленный крепеж
Усиленные решения нужны там, где отказ крепления может привести к аварии, остановке оборудования или повреждению соседних систем. Это насосные станции, котельные, компрессорные узлы, производственные линии, системы с горячей средой, тяжелые металлические трубопроводы, наружные магистрали и участки с вибрацией.
Признаки, что обычного крепежа может не хватить:
- труба имеет большой диаметр;
- линия заполнена тяжелой средой;
- рядом работает насос или двигатель;
- система испытывает скачки давления;
- температура среды заметно меняется;
- трубопровод расположен на высоте;
- доступ к ремонту ограничен;
- крепление находится в зоне влаги, химии или пыли.
В таких случаях экономия на крепеже редко оправдана. Стоимость усиленных элементов обычно намного ниже затрат на ремонт после протечки, остановки оборудования или повреждения трубопровода.
Как подойти к выбору без ошибок
Грамотный подбор начинается с описания условий работы. Нужно знать материал и диаметр трубы, давление, температуру, массу заполненной линии, тип среды, наличие вибрации, схему прокладки и характеристики основания. После этого выбирают тип крепежа, материал, покрытие, допустимую нагрузку и способ монтажа.
Хороший крепеж для трубопровода с высокой нагрузкой должен удерживать систему в рабочем положении, не повреждать трубу, выдерживать вибрацию, сохранять прочность в своей среде и не мешать температурному расширению там, где оно неизбежно. Надежность складывается из совместимости всех элементов: хомута, опоры, анкера, основания, прокладок и самой трубы.
Главный ориентир — не внешний запас металла, а соответствие реальным условиям эксплуатации. Когда крепеж выбран с учетом нагрузки, среды, температуры и поведения трубопровода в работе, система служит дольше, сохраняет герметичность и требует меньше внепланового обслуживания.
