В системах бытовой вентиляции часто используется оборудование с условным диаметром 100 мм — это стандарт для санузлов, ванных комнат, кухонь и подсобных помещений. В такой конфигурации обратный клапан играет роль незаметного, но принципиально важного элемента. Он не усиливает воздухообмен и не создаёт тягу, но именно от него зависит, будет ли воздух двигаться в нужном направлении и сохранится ли управляемость всей системы.
Зачем в вентиляции нужен обратный клапан
Вытяжная вентиляция рассчитана на одностороннее движение воздуха: из помещения наружу или в общий канал. На практике это направление легко нарушается. Перепады давления, работа соседних вытяжек, ветер, особенности шахты — всё это может вызвать обратную тягу. В результате воздух начинает поступать обратно в помещение, принося запахи, влагу и холод.
Обратный клапан решает эту задачу механически. Он пропускает поток только в одном направлении и закрывается при попытке обратного движения. В результате вентиляция перестаёт быть «проходным коридором» и начинает работать как контролируемый канал.
Для вентиляторов диаметром 100 мм клапан особенно актуален, поскольку такие системы чаще всего применяются в небольших помещениях, где любые нарушения воздухообмена быстро становятся заметны.
Что означает «100 мм» в контексте вентиляции
Обозначение «100» относится к внутреннему диаметру воздуховода или посадочного отверстия вентилятора. Это не условная характеристика, а фактический размер, от которого зависит совместимость всех элементов системы: вентилятора, воздуховода, клапана, решётки.
Обратный клапан на 100 мм рассчитан на установку именно в такую линию. Попытка использовать элемент другого диаметра приводит либо к неплотностям, либо к сужению проходного сечения, что напрямую влияет на производительность вентиляции.
Принцип работы обратного клапана
Работа клапана основана на разнице давлений. Когда вентилятор включается и создаёт поток воздуха, давление с его стороны превышает давление в канале. Под действием этого потока подвижный элемент клапана открывается. Как только вентилятор останавливается или возникает встречное давление, клапан возвращается в закрытое положение.
Важно, что в бытовых системах клапан не является герметичным в инженерном смысле. Его задача — перекрывать свободное движение воздуха, а не обеспечивать абсолютную изоляцию. Тем не менее правильно подобранный и установленный элемент значительно снижает нежелательные перетоки.
Основные типы обратных клапанов для диаметра 100 мм

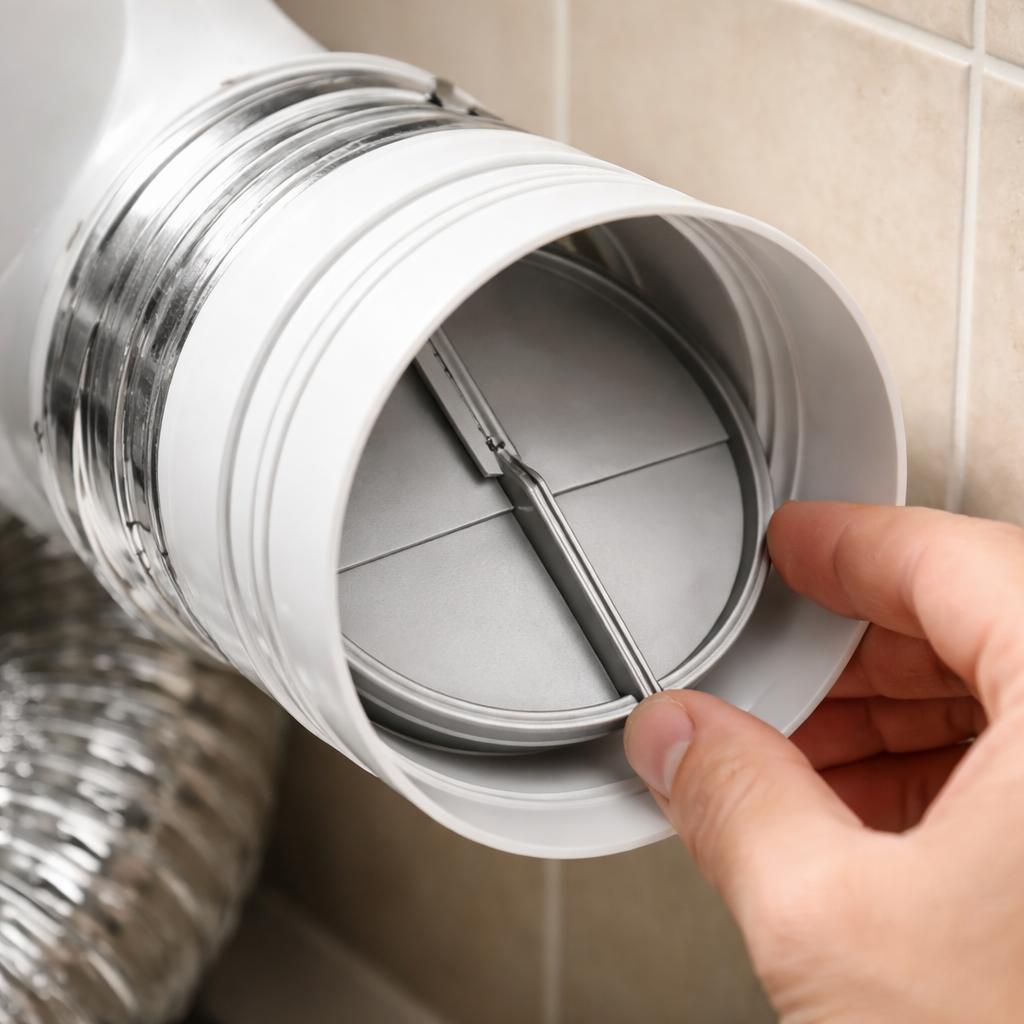

Лепестковый (гравитационный) клапан
Конструкция основана на одной или двух створках, которые открываются под напором воздуха и закрываются под действием собственного веса. Такой вариант прост, не требует пружин и дополнительных механизмов.
Лепестковые клапаны чувствительны к ориентации. Они корректно работают только при правильном положении в пространстве. При слабой тяге створки могут открываться не полностью, что увеличивает сопротивление потоку.
Мембранный клапан
В качестве запирающего элемента используется тонкая эластичная мембрана. Под давлением воздуха она отгибается, а при его отсутствии возвращается в исходное положение.
Мембранные клапаны хорошо работают при малых потоках и практически не создают шума. При этом они чувствительны к загрязнению и со временем могут терять эластичность.
Пружинный клапан
Запирающий элемент удерживается пружиной и открывается только при достижении определённого давления. Это позволяет надёжно блокировать обратную тягу, но увеличивает нагрузку на вентилятор.
В системах с бытовыми вентиляторами на 100 мм такие клапаны применяются ограниченно, поскольку не каждый вентилятор способен стабильно преодолевать сопротивление пружины.
Где именно устанавливается обратный клапан
Существует несколько типовых вариантов размещения, каждый из которых влияет на работу системы.
При установке непосредственно за вентилятором клапан защищает помещение от обратного потока по всему каналу. Это наиболее распространённое решение, особенно при подключении к общей вентиляционной шахте.
Монтаж в воздуховоде позволяет вынести клапан из зоны видимости и снизить акустический эффект. При этом доступ для обслуживания становится менее удобным.
Иногда клапан интегрирован в корпус вентилятора или вентиляционную решётку. Такое решение экономит место, но ограничивает выбор конструкции и усложняет замену при выходе из строя.
Влияние клапана на производительность вентилятора
Любой обратный клапан создаёт дополнительное аэродинамическое сопротивление. Для вентиляторов диаметром 100 мм это особенно заметно, поскольку их производительность изначально ограничена.
На практике это означает, что установка клапана может снизить фактический воздухообмен по сравнению с паспортными данными вентилятора. Чем проще и «мягче» механизм открытия, тем меньше потери. Мембранные и лепестковые конструкции в этом смысле предпочтительнее жёстких пружинных.
При проектировании или модернизации системы важно учитывать этот фактор, особенно если вентиляция работает на пределе допустимых значений.
Обратный клапан и естественная вентиляция
Во многих помещениях вытяжной вентилятор работает не постоянно, а периодически. В остальное время вентиляция переходит в режим естественной тяги. Неправильно подобранный клапан может полностью блокировать этот процесс.
Если клапан открывается только при сильном потоке, естественная вентиляция фактически перестаёт работать. В результате помещение остаётся без воздухообмена вне времени работы вентилятора. Для таких систем особенно важно выбирать конструкции, которые открываются при минимальном давлении.
Типичные заблуждения при выборе клапана
Распространено мнение, что обратный клапан полностью решает проблемы вентиляции. На практике он устраняет лишь один из факторов — обратную тягу. Если вентиляционный канал загрязнён, имеет неправильную геометрию или недостаточную высоту, клапан не компенсирует этих недостатков.
Ещё одно заблуждение связано с универсальностью. Клапан на 100 мм подходит только для соответствующего диаметра и конкретных условий эксплуатации. Использование «переходных» решений часто приводит к шуму, вибрациям и снижению эффективности.
Иногда предполагается, что клапан должен быть максимально жёстким и герметичным. В бытовой вентиляции это чаще приводит к ухудшению работы системы, чем к улучшению.
Шум и акустические особенности
Подвижные элементы клапана могут быть источником дополнительного шума. Хлопки створок, дребезг мембраны, вибрация корпуса — всё это становится заметным в тихих помещениях, особенно ночью.
Для вентиляторов диаметром 100 мм, устанавливаемых в жилых зонах, имеет значение качество исполнения клапана, точность подгонки деталей и материал корпуса. Иногда более простая конструкция оказывается тише, чем технически сложная.
Обслуживание и долговечность
Хотя обратный клапан считается пассивным элементом, он нуждается в периодической проверке. Пыль, жир и влага оседают на подвижных частях и со временем ухудшают их работу.
В условиях кухни загрязнение происходит быстрее, чем в санузле или кладовой. Мембранные элементы могут деформироваться, лепестки — залипать. Возможность доступа к клапану без разборки всей системы становится практическим преимуществом.
Когда установка обратного клапана действительно оправдана
Наиболее обосновано применение клапана в следующих ситуациях: подключение к общей вентиляционной шахте многоквартирного дома, наличие нескольких вытяжных устройств в одной системе, периодическая обратная тяга, чувствительность помещения к запахам и влажности.
В индивидуальных системах с коротким прямым каналом и стабильной тягой необходимость клапана может быть менее выраженной. В таких случаях его установка рассматривается не как обязательный элемент, а как средство повышения предсказуемости работы вентиляции.
Место обратного клапана в логике вентиляционной системы
Обратный клапан для вентилятора 100 мм — это не самостоятельное решение, а часть общей схемы воздухообмена. Он работает эффективно только тогда, когда вся система сбалансирована по диаметрам, сопротивлениям и режимам работы.
При правильном выборе и корректной установке клапан делает вентиляцию более стабильной и защищённой от внешних влияний. При этом он не подменяет собой расчёт, обслуживание и понимание принципов движения воздуха в помещении.
