Мостовой кран перемещает груз вдоль цеха по подкрановым путям, установленным на колоннах здания, специальных эстакадах или отдельных опорах. Его основой служит мост — подвижная металлическая конструкция, по которой перемещается грузовая тележка либо электрическая таль. Количество несущих балок моста определяет компоновку оборудования, его массу, возможную грузоподъёмность, строительную высоту и требования к зданию.

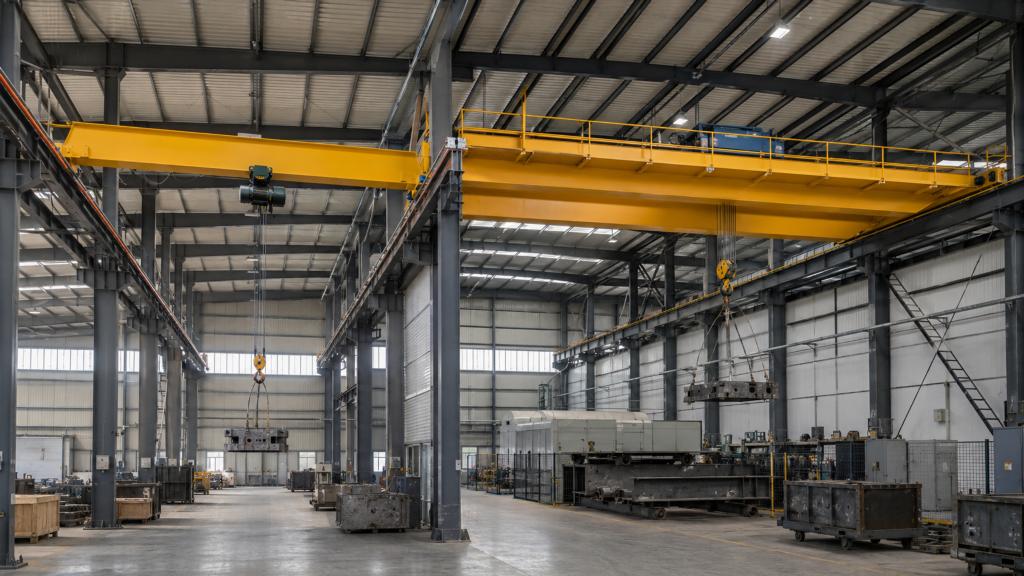

Однобалочные и двухбалочные краны, ознакомиться с техническими характеристиками которых можно подробнее у производителя, решают похожую задачу, но рассчитаны на разные условия эксплуатации. Выбирать конструкцию только по грузоподъёмности нельзя. Кран должен соответствовать ширине пролёта, высоте помещения, интенсивности работы, характеру грузов, требуемой точности позиционирования и несущей способности подкрановых конструкций.
Как устроен однобалочный мостовой кран
У однобалочного крана мост состоит из одной основной пролётной балки. По её нижнему поясу обычно перемещается электрическая таль. Концевые балки с ходовыми колёсами опираются на подкрановые рельсы и обеспечивают движение всего моста вдоль здания.
Такая схема отличается сравнительно небольшим количеством металлоконструкций. Масса оборудования ниже, чем у двухбалочной модели с аналогичными базовыми параметрами. Это уменьшает нагрузку на колонны, подкрановые балки и фундамент здания.
Однобалочные краны применяют в ремонтных мастерских, складских помещениях, сборочных цехах, небольших металлообрабатывающих производствах и на участках обслуживания оборудования. Они подходят для перемещения деталей, оснастки, контейнеров, заготовок и готовой продукции.
Где располагается подъёмный механизм
Таль подвешивается к нижнему поясу пролётной балки и перемещается под ней. Такая компоновка проста, но часть полезной высоты помещения расходуется на саму балку и корпус подъёмного механизма.
Крюк не может подняться вплотную к уровню подкранового рельса. Между верхним положением крюка и конструкциями здания остаётся зона, занятая талью, балкой и элементами крепления. При низком потолке или необходимости поднимать груз на максимальную высоту этот параметр становится особенно важным.
Существуют однобалочные краны с уменьшенной строительной высотой. В них таль располагается сбоку от балки или частично поднимается выше её нижнего пояса. Такое решение сокращает потери полезного пространства, но усложняет конструкцию и предъявляет дополнительные требования к точности изготовления.
Преимущества однобалочной схемы
К характерным преимуществам относятся:
- относительно небольшая собственная масса;
- умеренная нагрузка на подкрановые конструкции;
- менее сложный монтаж;
- удобный доступ к основным узлам;
- меньший объём металлоконструкций;
- возможность установки в зданиях с ограниченной несущей способностью;
- достаточная функциональность для большинства стандартных складских и производственных операций.
Небольшая масса не означает, что основание можно выбирать без расчёта. На здание действуют не только статические нагрузки от крана и груза. При разгоне, торможении и подъёме возникают динамические усилия. Дополнительно учитываются перекос моста, неравномерная работа приводов и горизонтальные нагрузки на подкрановые пути.
Как устроен двухбалочный мостовой кран
Мост двухбалочного крана образуют две параллельные пролётные балки, соединённые концевыми конструкциями. Грузовая тележка перемещается по рельсам, расположенным на верхних поясах балок. Подъёмный механизм находится между ними или над ними, а крюк опускается в пространство между несущими элементами.
Такая компоновка позволяет увеличить жёсткость моста и разместить более мощный подъёмный механизм. Двухбалочные краны применяют при значительной грузоподъёмности, больших пролётах, высокой интенсивности эксплуатации и повышенных требованиях к точности перемещения.
Их можно встретить в сталелитейных, машиностроительных, энергетических и судостроительных цехах, на складах тяжёлого металла, в производстве железобетонных изделий и на крупных ремонтных предприятиях.
Особенности грузовой тележки
Тележка двухбалочного крана представляет собой отдельный механизм, опирающийся на рельсы моста. На её раме размещаются барабан, редуктор, электродвигатель, тормоз, канатная система и другие элементы подъёма.
У такой схемы больше возможностей для компоновки. На тележке можно разместить основной и вспомогательный подъёмные механизмы, несколько барабанов, специальные захваты, магнитное оборудование или устройства для синхронной работы с грузом сложной формы.
Тележка движется по верхней части моста, благодаря чему крюк поднимается выше, чем у стандартного однобалочного крана. Полезная высота подъёма увеличивается даже при одинаковом уровне подкрановых рельсов.
Преимущества двухбалочной схемы
Двухбалочная конструкция обеспечивает:
- высокую жёсткость моста;
- возможность работы с тяжёлыми грузами;
- устойчивость при больших пролётах;
- увеличенную высоту подъёма крюка;
- размещение сложных подъёмных механизмов;
- применение вспомогательного крюка;
- возможность установки кабины управления;
- удобство организации обслуживающих площадок и проходов;
- точное перемещение крупногабаритных и ответственных грузов.
За эти возможности приходится платить увеличением массы и сложности оборудования. Здание должно воспринимать более высокие вертикальные и горизонтальные нагрузки. Монтаж требует тяжёлой подъёмной техники, точной геодезической подготовки и согласования с конструкциями цеха.
Основные различия между конструкциями
Разница между однобалочным и двухбалочным краном проявляется не только в количестве балок. Она влияет на всю систему: от проектирования здания до организации обслуживания.
Грузоподъёмность
Однобалочные краны чаще используют для малых и средних нагрузок. Точные пределы зависят от пролёта, конструкции балки, режима работы и типа тали. При увеличении грузоподъёмности растёт масса пролётной балки, усложняется обеспечение её жёсткости и возрастает нагрузка на ходовые колёса.
Двухбалочная схема лучше подходит для тяжёлых грузов. Нагрузка распределяется между двумя пролётными элементами, а грузовая тележка имеет более прочное основание. Это упрощает размещение мощного подъёмного механизма и снижает деформацию моста при работе.
Решение нельзя принимать только по массе самого тяжёлого изделия. Учитывают массу грузозахватного приспособления, траверсы, стропов, магнитной системы и других элементов, подвешенных к крюку. В расчёт также закладывают возможное изменение производственной программы.
Пролёт
Пролётом называют расстояние между осями подкрановых рельсов. Чем он больше, тем сильнее изгибается мост под собственной массой и весом груза.
Однобалочная конструкция эффективна при умеренных пролётах. С увеличением расстояния между рельсами балка становится выше и тяжелее. В определённый момент экономия от простой схемы уменьшается, поскольку приходится усиливать основной несущий элемент.
Две балки позволяют создать более жёсткую пространственную систему. При больших пролётах двухбалочный мост лучше сохраняет геометрию и устойчивость. Это важно для равномерного движения тележки и снижения нагрузки на ходовую часть.
Строительная высота
Строительная высота показывает, сколько пространства занимает кран между уровнем подкранового рельса, верхним положением крюка и нижними конструкциями покрытия.
У стандартного однобалочного крана таль находится под мостом. Крюк поднимается ниже, поскольку корпус механизма и балка расположены над ним.
На двухбалочном кране тележка движется сверху, а крюк проходит между балками. При одинаковом положении подкрановых рельсов груз можно поднять выше. Разница особенно заметна в помещениях, где необходимо устанавливать оборудование большой высоты, переворачивать крупные детали или загружать изделия в высокие технологические установки.
При строительстве нового цеха положение рельсов можно согласовать с выбранным краном. В действующем здании запас по высоте уже ограничен, поэтому требуется точный обмер помещения с учётом ферм, светильников, воздуховодов, трубопроводов и кабельных трасс.
Масса и нагрузка на здание
Однобалочный кран обычно легче. Его установка может оказаться подходящей для существующего здания, где колонны и подкрановые балки имеют ограниченный резерв несущей способности.
Двухбалочный кран создаёт более высокую постоянную нагрузку даже без груза. Дополнительно увеличиваются усилия от тележки, приводов, площадок обслуживания и кабины. Требуется проверка не только подкрановых балок, но и колонн, связей, фундаментов и узлов крепления.
Оценка по общей массе недостаточна. Важна максимальная нагрузка на одно колесо. Она зависит от положения тележки и груза относительно опор. Когда тележка подходит к краю моста, ближайшие колёса воспринимают значительно большее усилие.
Точность позиционирования
Для обычного складского перемещения может быть достаточно стандартной тали с одной или двумя скоростями. При сборке оборудования, установке пресс-форм, обслуживании станков и монтаже тяжёлых узлов требуется плавное движение без рывков.
На однобалочном кране также можно применять частотное управление и пониженные скорости. Однако двухбалочная конструкция даёт больше возможностей для установки сложных приводов, систем контроля положения и механизмов точного подъёма.
Жёсткость моста влияет на поведение груза. Чем меньше деформация конструкции, тем проще выдерживать точную траекторию при перемещении тяжёлого изделия.
Условия эксплуатации и режим работы
Кран, который несколько раз за смену поднимает ремонтный инструмент, работает в других условиях, чем оборудование, постоянно перемещающее металлические заготовки. Одинаковая грузоподъёмность не делает эти задачи равнозначными.
При выборе учитывают:
- количество рабочих циклов за смену;
- среднюю массу перемещаемых грузов;
- долю операций с максимальной нагрузкой;
- продолжительность включения двигателей;
- число пусков и торможений;
- температуру и запылённость помещения;
- требования к точности остановки;
- вероятность работы в несколько смен;
- наличие агрессивных паров или повышенной влажности.
Для редких операций однобалочная схема часто закрывает все производственные потребности. При непрерывной эксплуатации, тяжёлых грузах и большом количестве циклов двухбалочный кран предоставляет больший запас по ресурсу и компоновке механизмов.
Само количество балок не определяет надёжность. Лёгкий кран, выбранный без учёта реального режима, будет быстрее изнашивать тормоза, колёса, редукторы и канаты. Тяжёлая двухбалочная конструкция также не оправдает себя, если её возможности не используются, а здание приходится дорого усиливать.
Особенности монтажа
Однобалочный кран проще доставить и собрать внутри здания. В зависимости от размеров мост может поступать в готовом виде или собираться из отдельных частей. Для подъёма применяют мобильный кран, монтажные лебёдки или специальные такелажные схемы.
Двухбалочная конструкция состоит из более тяжёлых элементов. Отдельно монтируются пролётные балки, концевые части, тележка, площадки, кабельные системы и оборудование управления. При монтаже в действующем цехе возникают ограничения по свободному пространству, высоте ворот и возможности разместить подъёмную технику.
До начала работ проверяют:
- фактический пролёт между рельсами;
- прямолинейность подкрановых путей;
- разность высот рельсов;
- состояние стыков и креплений;
- наличие монтажной зоны;
- допустимую нагрузку на пол;
- расположение инженерных коммуникаций;
- возможность подключения электропитания.
Даже правильно выбранный кран не будет работать устойчиво на путях с нарушенной геометрией. Перекос вызывает повышенный износ реборд колёс, нагрев приводов, боковые удары и дополнительные нагрузки на металлоконструкции.
Обслуживание и доступ к механизмам
У однобалочного крана основные узлы сосредоточены в тали и концевых балках. Обслуживание может выполняться с мобильной площадки, подъёмника или стационарных конструкций здания. Компоновка относительно проста, но доступ к механизму, расположенному под балкой, не всегда удобен.
На двухбалочных кранах часто предусматривают проходные галереи, площадки и ограждения. Персонал получает доступ к тележке, приводам передвижения, электрооборудованию и токоподводу непосредственно с моста. Это облегчает осмотр крупного оборудования, хотя увеличивает массу конструкции и объём требований к безопасности.
Сложность обслуживания зависит не только от типа моста. Значение имеют расположение редуктора, способ запасовки каната, доступность тормоза, наличие диагностических устройств и возможность безопасно вывести кран из рабочей зоны.
Когда подходит однобалочный кран
Однобалочную конструкцию обычно выбирают, когда грузы имеют умеренную массу, пролёт не требует тяжёлого пространственного моста, а интенсивность работы остаётся средней или низкой.
Такая схема подходит для:
- складов готовой продукции;
- ремонтных и инструментальных участков;
- небольших сборочных производств;
- обслуживания станков;
- перемещения контейнеров и заготовок;
- цехов с ограниченной несущей способностью конструкций;
- помещений, где важна небольшая собственная масса оборудования.
Перед выбором проверяют доступную высоту подъёма. Низкая масса и простота конструкции не компенсируют ситуацию, когда крюк не может поднять изделие над оборудованием или транспортной тележкой.
Когда необходим двухбалочный кран
Двухбалочная схема оправдана при сочетании тяжёлых грузов, больших пролётов, высокой интенсивности и повышенных требований к рабочей зоне.
Её выбирают для перемещения:
- крупногабаритных металлоконструкций;
- рулонов и пакетов листового металла;
- пресс-форм и технологической оснастки;
- энергетического оборудования;
- тяжёлых машинных узлов;
- ковшей, контейнеров и специальных грузов;
- изделий, требующих основного и вспомогательного подъёма.
Такой кран подходит для производств, где простой оборудования приводит к значительным потерям. Конструкция позволяет разместить механизмы с повышенным ресурсом, резервные тормозные системы, диагностические датчики и устройства точного управления.
Почему нельзя сравнивать краны только по цене
Начальная стоимость отражает лишь часть расходов. Более лёгкий однобалочный кран может потребовать изменения технологической схемы из-за недостаточной высоты подъёма. Двухбалочная модель иногда требует усиления колонн, замены подкрановых балок и реконструкции электроснабжения.
В состав затрат входят:
- проектирование и обследование здания;
- изготовление металлоконструкций;
- подъёмный механизм и приводы;
- доставка;
- монтаж;
- устройство или ремонт подкрановых путей;
- подключение электрики;
- пусконаладочные работы;
- техническое обслуживание;
- замена канатов, колёс, тормозов и других изнашиваемых элементов;
- возможные остановки производственного участка.
Сравнивать нужно несколько технически допустимых вариантов с одинаковым производственным результатом. Кран с меньшей ценой не будет выгодным, если он замедляет операции, не перекрывает нужную рабочую зону или работает близко к предельному режиму.
Какие данные нужны для выбора
До определения конструкции собирают сведения о здании, грузе и технологическом процессе. Желательно использовать фактические измерения, а не только старые строительные чертежи. Геометрия путей и отметки конструкций могут отличаться от проектных значений.
В исходные данные включают:
- максимальную и среднюю массу груза;
- размеры и форму изделий;
- способы строповки;
- требуемую высоту подъёма;
- длину рабочей зоны;
- пролёт между подкрановыми рельсами;
- отметку головки рельса;
- высоту до нижних конструкций покрытия;
- режим эксплуатации;
- необходимую скорость движения;
- требования к точности остановки;
- характеристики электроснабжения;
- состояние подкрановых путей;
- допустимые нагрузки на здание.
Отдельно анализируют будущие изменения производства. Если через несколько лет планируется установка более тяжёлого оборудования или выпуск крупных изделий, запас по грузоподъёмности и высоте может оказаться оправданным. Чрезмерный запас также нежелателен: он увеличивает массу крана, стоимость путей и нагрузку на строительные конструкции.
Итоговое различие
Однобалочный мостовой кран представляет собой более лёгкое и компактное решение для стандартных грузоподъёмных операций. Он требует меньшего объёма металлоконструкций, создаёт умеренную нагрузку на здание и подходит для многих складских, ремонтных и сборочных участков.
Двухбалочный кран рассчитан на тяжёлые условия, большие пролёты, высокую интенсивность и сложные технологические задачи. Его конструкция позволяет поднять крюк выше, разместить мощную грузовую тележку, использовать вспомогательные механизмы и обеспечить удобный доступ для обслуживания.
Выбор между двумя схемами начинается не с количества балок, а с анализа груза, помещения и рабочего процесса. При точном расчёте однобалочная конструкция не уступает более тяжёлой модели в своей области применения. Двухбалочный кран раскрывает преимущества там, где необходимы высокая грузоподъёмность, жёсткость моста, увеличенная рабочая высота и устойчивость при интенсивной эксплуатации.
