Отопление гаража из ВГП труб своими руками: схемы, расчеты и монтаж

Построить надёжную систему обогрева гаража из стальных труб — решение практичное и проверенное. Трубы ВГП (водогазопроводные) хорошо зарекомендовали себя в жёстких гаражных условиях: выдерживают высокое давление теплоносителя, не боятся случайных ударов и эффективно отдают тепло. В этой статье разберём, как спроектировать систему отопления гаража из труб ВГП, изготовить регистры своими руками и подключить контур так, чтобы он работал без сбоев даже в сильные морозы.

Основная задача — получить рабочую схему отопления в гараже, которая не потребует частого обслуживания и прогреет помещение за разумное время. Для этого нужно рассчитать мощность регистров, подобрать подходящий диаметр стальных труб и собрать контур с учётом особенностей монтажа ВГП. Пройдёмся по каждому этапу — от выбора материала до финальной обвязки котла.

«За 12 лет работы с металлоконструкциями я собрал несколько десятков систем отопления для гаражей и мастерских. Главный вывод: водогазопроводная труба — оптимальный компромисс между прочностью, теплоотдачей и стоимостью. При правильном расчёте и монтаже такая система служит 20–25 лет без капитального ремонта» — Алексей Гончаров, мастер-самостройщик, технический автор по металлоконструкциям.

Особенности системы и выбор стальных труб ВГП

Водогазопроводные трубы в отоплении гаража — не случайный выбор. Их конструкция изначально рассчитана на работу под давлением и в широком диапазоне температур. В отличие от профильной трубы, которая предназначена для каркасных конструкций, ВГП создавались именно для транспортировки жидкостей и газов. Это даёт преимущество в надёжности сварных швов и стойкости к внутренней коррозии при использовании антифриза или воды в качестве теплоносителя.

Ещё одна особенность — круглое сечение. Оно равномерно распределяет нагрузки на стенки, минимизирует завихрения теплоносителя и упрощает расчёт теплоотдачи. Для самодельных регистров отопления это критично: любое сужение или неровность внутреннего канала приводит к падению эффективности и риску завоздушивания системы.

Почему ВГП трубы подходят для гаража

Вот четыре главных преимущества материала — коротко и по делу:

• Механическая прочность. Стенки ВГП толще, чем у тонкостенного электросварного проката той же ценовой категории. Контур защищён от случайных ударов инструментом, падения тяжёлых предметов и деформаций при монтаже. В гараже, где часто работают с металлом или крупногабаритными деталями, такая устойчивость не лишняя.
• Высокая теплоотдача. Стальная труба передаёт тепло в 3–4 раза эффективнее, чем полипропиленовая или металлопластиковая. Регистры из ВГП прогревают помещение быстрее и требуют меньше секций для нужной мощности. По практическим замерам, один погонный метр трубы диаметром 76 мм (Ду 65) отдаёт 450–500 Вт при температуре теплоносителя 80°C.
• Устойчивость к давлению. Гаражные системы часто работают в режиме периодического запуска: котёл включается на пару часов, потом простаивает. Это создаёт циклические нагрузки — расширение металла при нагреве и сжатие при остывании. ВГП выдерживают такие режимы без микротрещин благодаря равномерной толщине стенки и низкому содержанию примесей в стали.
• Доступность и ремонтопригодность. Трубы ВГП продаются в любом металлоцентре, их легко варить обычным инверторным аппаратом с электродами УОНИ 13/55 или МР-3. Замена секции регистра или наращивание контура не требуют специального оборудования.

Варианты схем: водяное и воздушное отопление

Водяное отопление — базовый вариант для гаража, где нужна стабильная температура. Система работает по принципу замкнутого контура: котёл нагревает воду или антифриз, она циркулирует по трубам и регистрам, отдаёт тепло, возвращается обратно. Главный плюс такой схемы — инерционность: даже после выключения котла регистры продолжают греть помещение ещё 30–40 минут за счёт запаса тепла в теплоносителе.

Минус — риск разморозки. Если зимой надолго отключить отопление, вода в трубах замёрзнет и разорвёт металл. В сезонных гаражах обязательно заливают антифриз (этиленгликоль или пропиленгликоль) с температурой кристаллизации не выше –30°C.

Воздушное отопление — альтернатива для гаражей, где нужен быстрый нагрев. Регистры здесь работают как теплообменники: горячий воздух от теплогенератора (обычно дизельной или газовой пушки) прогоняется через стальные трубы и распределяется по помещению. Схема проще в монтаже — не нужен расширительный бак и группа безопасности. Но держит температуру хуже: стоит выключить вентилятор, и помещение остывает за 10–15 минут.

Для гаражей площадью до 30 м² водяная схема отопления с регистрами из ВГП — оптимальный выбор. Она экономичнее в долгосрочной эксплуатации, безопаснее и проще в обслуживании.

Изготовление регистров отопления из стальных труб

Самодельный регистр из стальных труб — это несколько параллельных секций, соединённых короткими перемычками так, чтобы теплоноситель последовательно проходил через каждую. Конструкция напоминает радиатор, но без рёбер оребрения: тепло отдаётся за счёт площади самих труб. Главное при изготовлении — обеспечить герметичность сварных швов и правильное направление потока, чтобы исключить завоздушивание.

Работа занимает 4–6 часов на один регистр при наличии инверторного сварочного аппарата и болгарки. Ошибки на этапе сварки критичны: непровар шва даст протечку под давлением, неправильная схема перемычек — застой воды в верхних секциях.

«Для герметичного шва на ВГП используйте электроды УОНИ 13/55 диаметром 3 мм. Варите на обратной полярности током 90–110 А — так металл прогревается глубже, и шов получается плотным даже на стенках толщиной 3–4 мм. Обязательно проваривайте стык с двух сторон, если есть доступ» — Сергей Ковалёв, сварщик 5 разряда, опыт работы с трубопроводами 18 лет.

Расчёт мощности и размеров регистра

Для расчёта теплоотдачи нужно знать три параметра: площадь гаража, теплопотери помещения и температуру теплоносителя. Упрощённая формула для стандартных условий (высота потолка 2,5 м, утепление средней эффективности, температура снаружи –20°C):

Требуемая мощность (Вт) = Площадь (м²) × 100

Например, для гаража 24 м² нужно 2400 Вт. Один погонный метр трубы ВГП диаметром 76 мм (Ду 65) при температуре воды 80°C отдаёт примерно 480 Вт. Значит, понадобится 2400 ÷ 480 = 5 погонных метров. Если делать регистр из трёх секций по 1,5 м, получится 4,5 м — плюс запас на перемычки и теплопотери в подводящих трубах.

Для регистра с естественной циркуляцией (без насоса) длина одной секции не должна превышать 2 м — иначе теплоноситель движется слишком медленно и эффективность падает. При принудительной циркуляции секции можно делать до 3 м.

Расстояние между осями секций — 100–120 мм. Меньше — затруднит прогрев воздуха между трубами, больше — увеличит площадь под монтаж без видимого выигрыша в теплоотдаче.

Пошаговая инструкция по сварке регистра

1. Подготовка заготовок. Нарежьте трубы на секции нужной длины плюс 20–30 мм на обработку торцов. Для секций 1,5 м режьте куски по 1,53 м. Торцы зачистите от окалины и ржавчины болгаркой с лепестковым кругом — сварка по чистому металлу даёт более плотный шов.

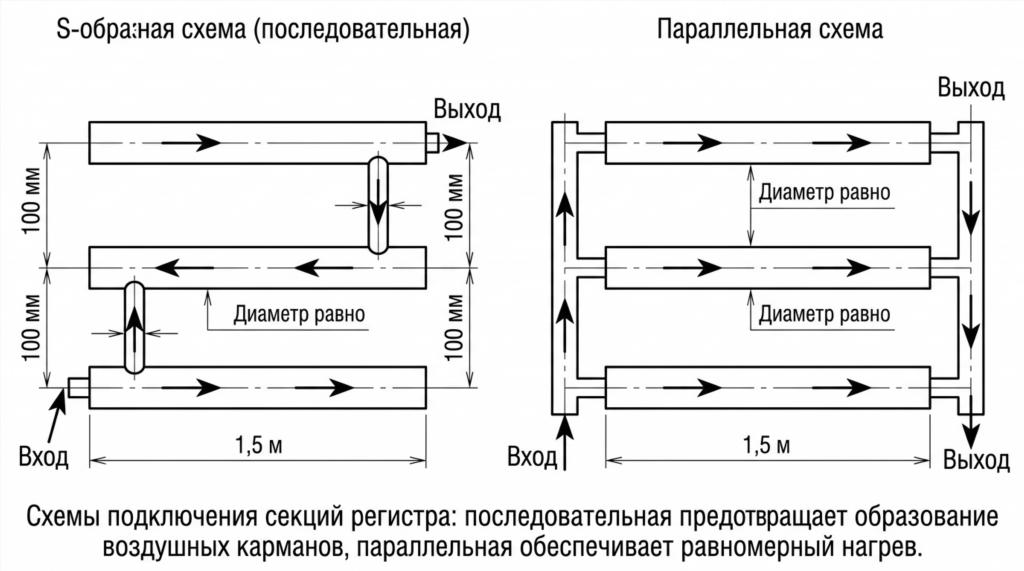

2. Разметка и сборка перемычек. Перемычки — короткие отрезки трубы (80–100 мм), соединяющие торцы соседних секций. Разметьте места подключения так, чтобы теплоноситель двигался змейкой: вход в нижний торец первой секции, через верхнюю перемычку — в верхний торец второй, через нижнюю перемычку — в нижний торец третьей.
3. Прихватка и проверка геометрии. Разложите секции на ровной поверхности параллельно. Вставьте перемычки, выровняйте по уровню, сделайте прихваточные швы (3–4 точки по окружности каждого стыка). Перекос больше 2–3° приведёт к завоздушиванию верхних участков — проверяйте угольником.
4. Обварка швов. Проварите каждый стык по кругу непрерывным швом. Если диаметр трубы позволяет подлезть изнутри — обварите с двух сторон. После остывания простучите швы молотком: звук должен быть глухим, без металлического звона (признак трещин).
5. Установка заглушек. На свободные торцы первой и последней секции приварите стальные заглушки (пластины 3–4 мм) или резьбовые пробки. В пробках удобнее: можно вкрутить кран Маевского для стравливания воздуха.
6. Испытание на герметичность. Заглушите все отверстия, кроме одного, подключите компрессор и накачайте воздух до 2–3 бар. Обмыльте швы — пузыри покажут места непровара. Устраните дефекты, повторите тест.

Монтаж и подключение системы отопления

Готовые регистры — это ещё не система. Их нужно правильно разместить в гараже, подключить к котлу и обвязать запорно-регулирующей арматурой. Ошибки на этом этапе приводят к неравномерному прогреву, шуму в трубах или аварийному росту давления. Основная задача монтажа — обеспечить стабильную циркуляцию теплоносителя и возможность слива системы на зиму, если гараж не отапливается круглый год.

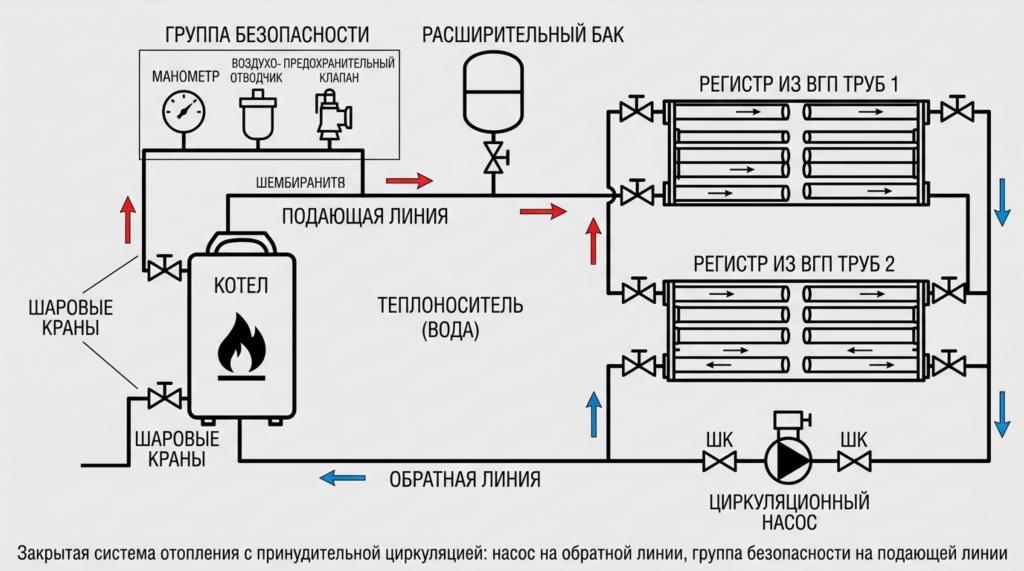

Стандартная схема подключения включает подающую и обратную магистрали, расширительный бак (для закрытых систем), циркуляционный насос и группу безопасности (манометр, воздухоотводчик, предохранительный клапан). Всё это соединяется трубами ВГП диаметром 25–32 мм (Ду 20–25): меньший диаметр создаст избыточное сопротивление потоку, больший нецелесообразен для помещений до 50 м².

Схема подключения котла и разводки

Подающая магистраль идёт от выхода котла к первому регистру. Если регистров несколько, они подключаются последовательно или параллельно через коллектор. Последовательная схема проще в монтаже, но последний регистр будет холоднее первого на 5–10°C. Параллельная даёт равномерный прогрев, но требует точной балансировки кранами.

Обратная магистраль собирает остывший теплоноситель и возвращает его в котёл. На обратке ставится циркуляционный насос — он обеспечивает принудительное движение воды со скоростью 0,5–0,8 м/с. Без насоса система работает при естественной циркуляции, но это требует труб от 50 мм и соблюдения уклонов 3–5 мм на каждый метр.

Расширительный бак компенсирует тепловое расширение воды. Его объём — 10% от общего объёма теплоносителя в системе. Для гаража с двумя регистрами и 15 метрами труб это примерно 8–10 литров. Бак устанавливается в самой высокой точке контура (обычно под потолком) или на подающей магистрали после котла.

Группа безопасности монтируется на подаче сразу после котла. Манометр показывает давление (рабочее — 1,5–2 бар), предохранительный клапан сбрасывает излишки при росте выше 3 бар, автоматический воздухоотводчик стравливает воздух из системы.

Правила крепления ВГП труб к стенам

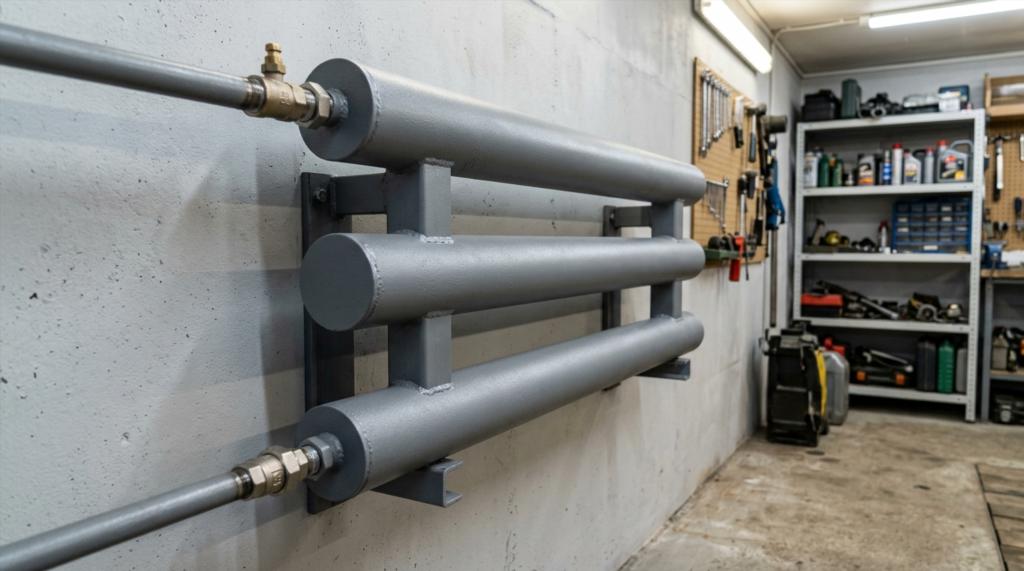

Регистры и горизонтальные участки труб крепятся к стенам через кронштейны. Шаг установки — не более 1,5 м для труб диаметром до 80 мм и 1 м для диаметра 100 мм и выше. Это предотвращает провисание под весом теплоносителя.

Отступ от стены — минимум 30 мм для труб до 80 мм и 50 мм для больших диаметров. Зазор нужен для конвекции воздуха: если прижать трубу вплотную к стене, теплоотдача упадёт на 15–20%.

Уклоны. В системах с естественной циркуляцией подающая магистраль идёт с уклоном 3–5 мм на метр от котла к регистрам, обратная — с таким же уклоном обратно к котлу. В системах с насосом уклоны необязательны, но желательны: они упрощают слив теплоносителя через сливной кран в нижней точке.

Компенсация температурных расширений. На длинных прямых участках (более 10 м) устанавливаются П-образные компенсаторы или сильфонные вставки. Для гаражей с общей длиной контура до 20 м компенсаторы обычно не требуются.

Крепёж — стальные хомуты с резиновой прокладкой или самодельные скобы из полосы 25×4 мм. Хомуты не затягивают до упора: нужен небольшой люфт для компенсации теплового расширения.

Частые ошибки и советы по эксплуатации

Даже правильно спроектированная система может работать неэффективно из-за ошибок в монтаже или обслуживании. Типичные проблемы — завоздушивание регистров, шум в трубах, быстрая коррозия металла и неравномерный прогрев. Большинство из них решается на этапе проектирования, но некоторые проявляются только после первого отопительного сезона.

Эксплуатация стальной системы требует регулярного контроля давления, осмотра сварных швов и замены теплоносителя раз в 3–5 лет. Если гараж не отапливается зимой, систему консервируют: сливают воду и продувают компрессором, чтобы не осталось жидкости в низких точках.

Типичные ошибки проектирования и сварки

Вот четыре ошибки, которые встречаются чаще всего:

1. Заужение диаметров. Регистр из трубы 76 мм (Ду 65) подключают подводкой 32 мм (Ду 25). Это создаёт гидравлическое сопротивление, теплоноситель движется медленно, регистр прогревается неравномерно. Правило: диаметр подводки — не менее половины диаметра регистра.
2. Контруклоны. Если труба идёт с уклоном в сторону от котла на подаче и от регистров на обратке, в системе скапливается воздух. Он образует пробки, блокирует циркуляцию и вызывает бульканье в трубах. Решение — соблюдать уклоны по направлению движения теплоносителя или ставить автоматические воздухоотводчики в верхних точках.
3. Непровары швов. Непроваренный шов держит давление при опрессовке воздухом, но начинает течь под давлением горячей воды. Причина — неполное проплавление кромок или шлаковые включения. Проверка: простукивание молотком и гидроиспытания давлением 4–5 бар (вдвое выше рабочего).
4. Отсутствие сливного крана. Если не предусмотреть кран в нижней точке системы, слить теплоноситель можно только через котёл или разборку труб. Это усложняет консервацию и ремонт. Кран ставится на обратке перед входом в котёл или в самой низкой точке регистра.

Обслуживание для долговечной работы

Заливка антифриза. Если гараж не отапливается круглый год, вместо воды заливается незамерзающая жидкость. Пропиленгликоль безопаснее этиленгликоля (нетоксичен), но дороже на 30–40%. Для –30°C нужна смесь: 40% антифриза и 60% воды. Антифриз меняется раз в 3–5 лет — со временем он теряет антикоррозийные присадки, и стальные трубы начинают ржаветь изнутри. Признак выработки — помутнение жидкости и рыжий осадок в расширительном баке.

Летняя консервация. В системах с водой перед летом теплоноситель сливается, контур продувается компрессором (давление 1–2 бар). Это удаляет остатки жидкости из низких точек и защищает от коррозии. Краны Маевского на регистрах выкручивают — для испарения конденсата.

Защита от коррозии. Снаружи трубы покрываются термостойкой краской (до 200°C) в два слоя: первый — грунт ГФ-021, второй — эмаль КО-168 или аналог. Покраску делают перед монтажом на чистый обезжиренный металл. Подкрашивать в процессе эксплуатации нужно раз в 5–7 лет по мере появления царапин.

Если вода жёсткая (больше 7 мг-экв/л), в систему добавляют ингибиторы накипи. Они предотвращают отложение солей на внутренних стенках и сохраняют теплоотдачу регистров на расчётном уровне.
