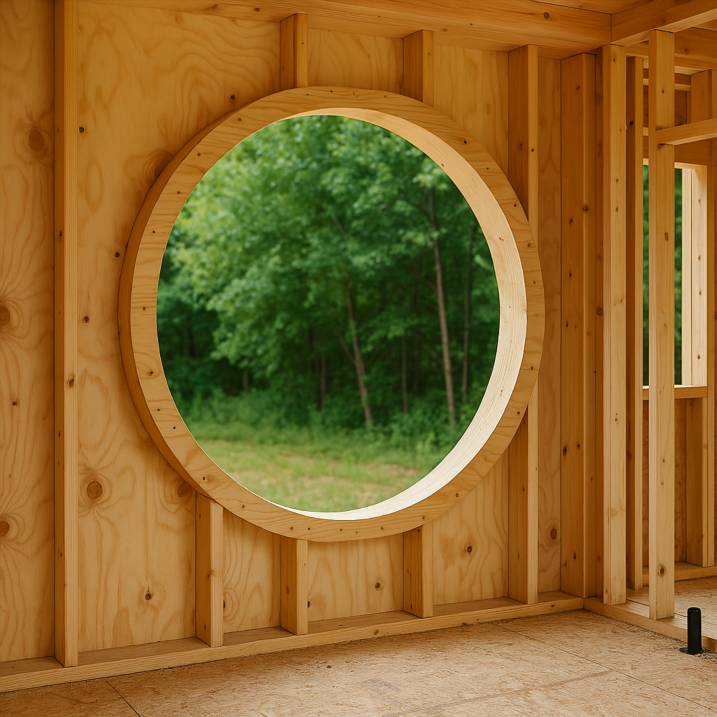

Каркасное строительство прочно заняло свое место в частном домостроении благодаря скорости возведения, энергоэффективности и относительной экономичности. Однако вместе с преимуществами приходят и определённые технические нюансы, особенно когда речь заходит о доработках уже готовой конструкции. Одним из часто встречающихся вопросов становится создание отверстий в стенах, перекрытиях или других элементах каркасного дома. Будь то прокладка инженерных коммуникаций, установка окон, дверей или вентиляционных выходов — любое вмешательство в несущие и ограждающие конструкции требует особого подхода. В этой статье мы рассмотрим все аспекты, связанные с созданием отверстий в каркасных домах: от проектирования и выбора места до методов усиления конструкции и соблюдения строительных норм.
Понимание конструкции каркасного дома
Прежде чем приступать к созданию отверстий, необходимо хорошо понимать, как устроен каркасный дом. Его основой является деревянный или металлический каркас, выполняющий роль несущей конструкции. В каркасе вертикальные стойки, горизонтальные перемычки (ригелии), верхняя и нижняя обвязки, а также угловые элементы и элементы перекрытий работают как единая система. Пространство между стойками заполняется утеплителем и закрывается с обеих сторон облицовочными материалами — чаще всего плитами ОСБ, ГВЛ или гипсокартоном.
Каркасные стены могут быть:
- Несущими — они удерживают вес перекрытий, кровли, иногда второго этажа.
- Ненесущими (перегородками) — отделяют внутренние помещения, но не принимают на себя значительных нагрузок.
Знание того, к какому типу относится стена, в которой планируется отверстие, является ключевым фактором.
Причины для создания отверстий
Отверстия в каркасном доме могут понадобиться по множеству причин:
- Прокладка коммуникаций: электропроводка, водоснабжение, канализация, вентиляция, отопление.
- Установка розеток, выключателей, распределительных коробок.
- Монтаж оконных и дверных проёмов.
- Устройство вентиляционных и дымоходных каналов.
- Установка дополнительных элементов (например, кондиционеров, вытяжек, фильтрационных систем).
В каждом из этих случаев необходим свой подход, так как отверстия могут быть разного диаметра и формы, располагаться в разных зонах конструкции и влиять на разные элементы несущей системы.
Влияние отверстий на прочность конструкции
Неправильное или несанкционированное выполнение отверстия может привести к серьезным последствиям:
- Ослабление несущей способности стены.
- Нарушение теплоизоляции и появление мостиков холода.
- Проблемы с шумоизоляцией.
- Увеличение риска деформаций или проседания конструкции.
- Возникновение трещин, скрипов и других неприятных проявлений.
Чем крупнее отверстие, тем выше его влияние на стабильность каркасной конструкции. Особенно это актуально при нарушении целостности горизонтальных или вертикальных несущих элементов: стоек, балок, ригелей.
Правила устройства отверстий: основные принципы
1. Определите тип стены.
Перед началом работ нужно точно установить, является ли стена несущей или перегородкой. В несущих стенах отверстия допускается делать только при условии последующего усиления конструкции.
2. Не нарушайте целостность ключевых элементов.
Нельзя произвольно разрезать стойки, балки перекрытий и ригели без проведения расчетов и последующего усиления.
3. Соблюдайте расстояния между элементами.
Минимальное расстояние от отверстия до ближайшего соединения или торца элемента должно составлять не менее 30-50 мм, в зависимости от сечения и нагрузки.
4. Учитывайте размеры и форму отверстия.
Чем больше отверстие, тем выше риск ослабления конструкции. Лучше делать несколько небольших отверстий, чем одно большое.
5. Усиливайте конструкцию при необходимости.
При создании крупных проемов или прокладывании воздуховодов, труб большого диаметра необходимо делать обрамление и усиливающие перемычки.
Создание отверстий в стенах
А. Малые отверстия (до 50 мм)
Используются для прокладки электрических кабелей, слаботочных систем, небольших водопроводных труб.
- Можно выполнять между стойками, не задевая несущие элементы.
- В стойках допускается сверление отверстий, если оно производится в средней части стойки, не ближе 40 мм к краю.
- Диаметр отверстия не должен превышать 1/3 толщины стойки.
- Не допускается несколько отверстий рядом — между ними должно быть минимум 100 мм.
Б. Средние отверстия (50–150 мм)
Предназначены для вентиляции, канализации, труб отопления.
- Если невозможно провести коммуникации между стойками, в них допускается прорезание отверстий при условии последующего усиления.
- Обязательно использовать П-образные рамки из доски или бруса, перераспределяющие нагрузку.
В. Крупные отверстия и проемы (более 150 мм)
Используются для окон, дверей, технических люков.
- Требуют полноценного проектирования.
- Проем должен быть обрамлён горизонтальной перемычкой (ригелем), которая передаёт нагрузку на соседние стойки.
- Над проемом устанавливается так называемый «хедер» — усиленный элемент из двух и более досок, скреплённых между собой.
- Боковые стойки (джек-стойки) под хедером удваиваются.
Создание отверстий в перекрытиях и балках
Балочные перекрытия — это одна из самых чувствительных к вмешательству частей конструкции. Здесь важны:
- Точное место отверстия. Оптимально делать его в центральной трети пролета балки, избегая концов, где напряжения выше.
- Размер. Отверстия должны быть минимальными, диаметр — не более 1/3 высоты балки.
- Форма. Круглые отверстия предпочтительнее прямоугольных — они меньше ослабляют элемент.
- Усиление. При необходимости делаются накладки (накосы) или усиливающие обвязки.
Нельзя делать отверстия в зоне опирания балки на стены или в месте соединения с другими элементами.
Как правильно выполнять отверстие: технология
1. Разметка.
Отметьте точное место отверстия, используя строительный уровень, рулетку и карандаш.
2. Подготовка инструмента.
В зависимости от материала и типа отверстия вам понадобятся:
- Электродрель с коронками.
- Лобзик или сабельная пила.
- Ручная или циркулярная пила.
- Рубанок, стамеска.
- Шуруповерт, крепеж.
3. Защита конструкции.
Перед сверлением защитите прилегающие участки — особенно если рядом проходит электропроводка или утеплитель.
4. Выполнение отверстия.
Режьте строго по разметке, избегайте излишнего давления. После выполнения отверстия уберите опилки, проверьте чистоту среза.
5. Обработка краёв.
Чтобы избежать растрескивания и сохранить герметичность, края отверстия обрабатываются герметиком, антисептиком или утепляются.
6. Установка коммуникаций или элементов.
Прокладывайте трубы, кабели или монтируйте оборудование строго по проекту. Используйте гильзы, изоляцию, манжеты.
Усиление конструкции после создания отверстия
В некоторых случаях, особенно при создании проемов в несущих стенах, потребуется выполнить мероприятия по усилению:
- Установка дополнительных стоек и перемычек.
- Применение металлических уголков и пластин.
- Монтаж дополнительных обвязок.
- Удвоение или утроение опорных элементов.
Расчёт усиления лучше доверить специалисту или использовать типовые проектные решения.
Частые ошибки и как их избежать
- Сверление без анализа конструкции. Никогда не сверлите вслепую — используйте проект или обследуйте стену.
- Чрезмерное ослабление стоек. Не делайте отверстия ближе 40 мм к краям.
- Игнорирование правил пожаробезопасности. Все отверстия в местах прохождения кабелей должны быть изолированы негорючими материалами.
- Неправильное усиление. Самодельные усиления без учета нагрузок могут навредить больше, чем помочь.
10. Заключение
Создание отверстий в каркасном доме — задача, требующая точности, аккуратности и знания строительной физики. Неважно, прокладываете ли вы кабель или вставляете окно — любое вмешательство в структуру дома должно быть осознанным. При малейших сомнениях лучше обратиться за консультацией к специалисту, ведь цена ошибки может быть слишком высокой: от нарушенной теплоизоляции до серьезных деформаций конструкции.
Помните: каркасный дом — это система, где каждый элемент работает в комплексе. И даже небольшое отверстие, выполненное неправильно, способно нарушить этот баланс. Поэтому подходите к процессу с умом и уважением к конструкции, и ваш дом прослужит вам долгие годы.
