Пол по грунту — это конструкция, в которой напольное основание опирается не на перекрытие, а непосредственно на подготовленное основание внутри контура здания. Такая схема широко применяется в частных домах, гаражах, хозяйственных постройках и других зданиях без подвала или с отдельными участками пола, расположенными непосредственно над грунтом.
Главная особенность такой конструкции состоит в том, что каждый слой выполняет собственную задачу. Один отвечает за стабильность основания, другой ограничивает движение влаги, третий снижает теплопотери, следующий распределяет нагрузку и создаёт основание под чистовое покрытие. Если рассматривать пол по грунту просто как бетонную плиту, легко упустить важные функции всей системы.
Универсального пирога, одинакового для любого дома, не существует. Его состав зависит от грунтов, уровня влаги, назначения помещения, температурного режима, типа фундамента, требований к теплоизоляции и выбранному напольному покрытию. При этом общая логика устройства большинства конструкций остаётся похожей.

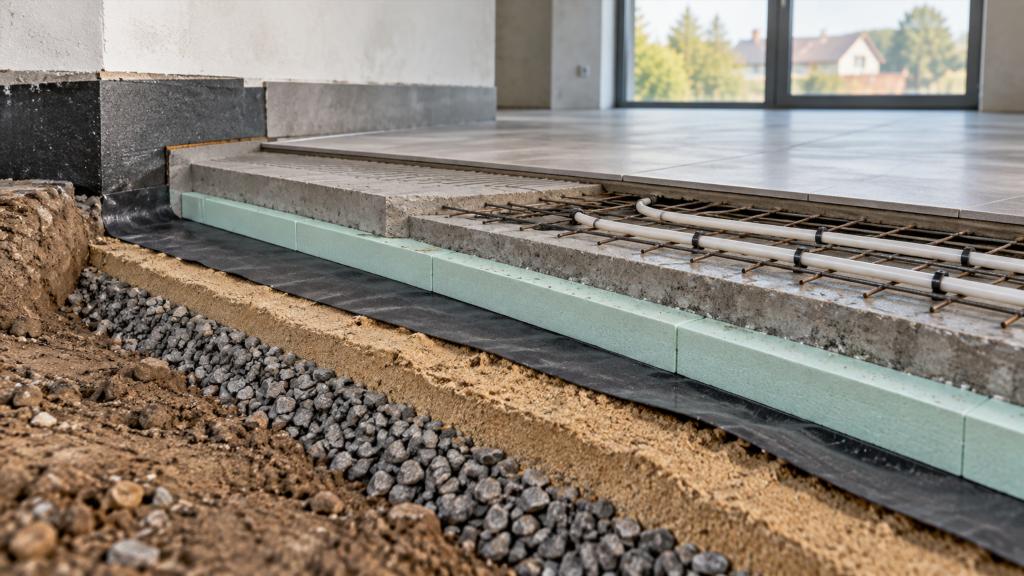

Что называют пирогом пола по грунту
Термин «пирог» используют для обозначения последовательности слоёв, расположенных между естественным грунтом и чистовым покрытием пола. В типовой конструкции могут присутствовать:
- уплотнённый грунт;
- песчаная или песчано-гравийная подготовка;
- щебёночный слой;
- подготовительное жёсткое основание;
- гидроизоляция;
- теплоизоляция;
- бетонный несущий или распределительный слой;
- стяжка;
- система напольного отопления;
- финишное покрытие.
Не все перечисленные элементы обязательно присутствуют одновременно. В некоторых конструкциях функции нескольких слоёв объединяются. Например, бетонная плита может одновременно служить основным несущим основанием и поверхностью, на которой размещаются последующие слои.
Важно не столько количество материалов, сколько непрерывность функциональных слоёв. Если в конструкции предусмотрена теплоизоляция, она должна работать как единый тепловой контур. Если необходима защита от влаги, гидроизоляционный слой не должен превращаться в набор отдельных фрагментов.
Основание из грунта
Нижняя часть пола начинается с грунта внутри здания. Его состояние имеет большое значение для всей последующей конструкции.
Слабый, рыхлый или неоднородный грунт способен неравномерно деформироваться под нагрузкой. Это может привести к просадкам, появлению трещин в бетонном основании и повреждению отделочного покрытия.
Особое внимание требуется к участкам, где ранее проводилась обратная засыпка котлована или траншей. Свеженасыпанный грунт обычно значительно менее стабилен, чем естественное основание, которое длительное время находилось в уплотнённом состоянии.
Свойства грунта различаются. Песчаное основание хорошо пропускает воду, но может требовать стабилизации. Глинистые грунты хуже отводят влагу и способны изменять свойства при увлажнении. Насыпные смеси могут вести себя неодинаково даже в пределах одного помещения.
Поэтому основание пола рассматривают вместе с особенностями участка, а не отдельно от них.
Подстилающая подготовка
Над грунтом обычно формируют подготовительный слой. Его назначение — создать более ровное и стабильное основание для последующих элементов пола.
В составе подготовки могут применяться песок, щебень или сочетание нескольких минеральных материалов.
Песчаный слой
Песок позволяет выровнять основание и заполнить неровности грунта. При правильном уплотнении он формирует относительно однородную поверхность.
Качество такого слоя зависит не только от используемого материала, но и от его состояния после уплотнения. Толстая рыхлая песчаная подушка не становится надёжным основанием только за счёт своей толщины.
Песчаная подготовка также может отделять верхнюю конструкцию пола от неоднородного естественного грунта.
Щебёночный слой
Щебень используют для формирования прочного минерального основания и улучшения распределения нагрузки. Крупнозернистый материал меньше склонен к капиллярному перемещению воды, чем мелкодисперсный влажный грунт.
При этом щебень сам по себе не заменяет полноценную гидроизоляцию. Он может уменьшать капиллярное поднятие влаги, но водяной пар и влага всё равно требуют отдельного учёта.
Песок и щебень могут применяться совместно. Конкретный состав зависит от конструкции здания и состояния основания.
Зачем нужна бетонная подготовка
В некоторых пирогах над минеральной подсыпкой предусматривают тонкое жёсткое бетонное основание. Его часто называют бетонной подготовкой.
Она не обязательно является основной несущей плитой пола. Её задача может состоять в создании ровной и прочной поверхности для размещения гидроизоляции, теплоизоляции и других материалов.
Без жёсткого основания мембрану или рулонную гидроизоляцию иногда приходится укладывать непосредственно на минеральную подготовку. Острые края отдельных частиц и неровности усложняют создание непрерывного защитного слоя.
Однако наличие отдельной бетонной подготовки не является обязательным признаком правильного пола по грунту. Существуют конструктивные схемы, где гидроизоляционные и теплоизоляционные материалы размещаются иначе.
Гидроизоляция пола по грунту
Грунт практически всегда содержит определённое количество влаги. Даже если поверхность участка выглядит сухой, в толще земли присутствуют вода и водяной пар.
Защитный слой ограничивает проникновение этой влаги в конструкцию пола и помещения.
Гидроизоляция особенно важна там, где возможны:
- влажный грунт под зданием;
- сезонные изменения уровня влаги;
- капиллярное поднятие воды;
- контакт конструкции с влажными минеральными основаниями;
- повышенные требования к сухости напольных материалов.
Расположение гидроизоляции в пироге может различаться. Она может находиться под теплоизоляцией, над ней или быть частью более сложной системы защиты.
Главное требование к такому слою — непрерывность. Особого внимания требуют места примыкания пола к стенам, фундаменту, трубам и другим проходящим через конструкцию элементам.
Небольшое повреждение плёнки или мембраны визуально может казаться несущественным, но именно через такие участки влага получает путь в верхние слои пола.
Теплоизоляция
Пол непосредственно контактирует с массивом грунта, поэтому тепловая защита является одной из важнейших частей конструкции отапливаемого дома.
Без утепления поверхность пола может оставаться холодной даже при комфортной температуре воздуха. Возрастают теплопотери, а система отопления вынуждена компенсировать постоянный уход тепла через нижнюю часть здания.
Теплоизоляционный слой должен выдерживать условия, характерные именно для пола. На него воздействуют не только температура и влажность, но и постоянные механические нагрузки.
Материал под стяжкой или плитой испытывает давление от:
- собственной массы бетонной конструкции;
- перегородок, если схема предусматривает передачу их нагрузки на пол;
- мебели;
- оборудования;
- людей;
- локальных эксплуатационных нагрузок.
Для пола важна не только низкая теплопроводность утеплителя, но и его способность сохранять форму и свойства под нагрузкой.
Почему важна непрерывность утепления
Теплоизоляция работает лучше всего, когда образует единый слой без значительных разрывов. Особенно чувствительны зоны у наружных стен и фундамента.
Если край бетонного пола непосредственно соприкасается с холодной массивной конструкцией, появляется тепловой мост. Через него тепло уходит значительно интенсивнее, чем через утеплённую центральную часть пола.
Поэтому оценивать следует не только горизонтальный слой теплоизоляции, но и узел примыкания пола к окружающим конструкциям.
Бетонная плита или стяжка
Над теплоизоляцией обычно располагается жёсткий слой, который распределяет нагрузки и создаёт основание для эксплуатации пола.
В зависимости от проекта это может быть несущая бетонная плита, армированная стяжка или другая конструкция.
Бетонный слой выполняет сразу несколько функций:
- распределяет нагрузку по площади;
- защищает расположенные ниже материалы;
- обеспечивает жёсткость пола;
- служит основанием для последующих слоёв;
- может включать трубы водяного отопления.
Конструкция бетонного элемента определяется расчётом и назначением здания. Нельзя считать, что любая бетонная заливка автоматически способна выполнять одинаковые функции.
Особенно заметна разница между обычной выравнивающей стяжкой и плитой, на которую передаются значительные нагрузки. Внешне они могут выглядеть похоже, но работают по-разному.
Армирование и распределение нагрузок
Бетон хорошо воспринимает сжатие, но значительно хуже работает при растяжении. Изменения температуры, усадка, локальные нагрузки и небольшие деформации основания могут создавать растягивающие напряжения.
Армирование помогает контролировать работу бетонного слоя и ограничивать развитие трещин.
При этом наличие металлической сетки само по себе не гарантирует качества конструкции. Имеют значение положение армирования в бетонном слое, характеристики основания, состав смеси, условия твердения и схема нагрузок.
Для лёгких бытовых полов и для помещений с тяжёлым оборудованием требования могут существенно отличаться.
Пол по грунту с водяным отоплением
Если в доме предусмотрен водяной тёплый пол, трубы отопительной системы обычно размещаются внутри верхнего бетонного слоя или стяжки.
В результате конструкция пола выполняет дополнительную функцию: бетон становится большой низкотемпературной отопительной поверхностью.
Теплоизоляция под трубами приобретает особое значение. Без неё часть тепловой энергии будет направляться не в помещение, а вниз, в массив конструкции и грунта.
Типовая логика такого пирога выглядит следующим образом:
- стабильное грунтовое основание;
- минеральная подготовка;
- защита от влаги;
- теплоизоляционный слой;
- трубы отопительной системы;
- бетонная стяжка;
- напольное покрытие.
Фактическая последовательность может отличаться. Некоторые слои объединяют или меняют местами в зависимости от проекта.
Отделочное покрытие тоже влияет на работу отопления. Материалы с высоким тепловым сопротивлением сильнее ограничивают передачу тепла в помещение, чем покрытия, хорошо проводящие тепло.
Где располагается чистовая стяжка
Не в каждом пироге нужна отдельная чистовая стяжка. Если основная бетонная поверхность получилась достаточно ровной и соответствует требованиям выбранного покрытия, дополнительные выравнивающие слои могут быть минимальными.
В других случаях над основной плитой формируют отдельную стяжку. Она позволяет:
- выровнять поверхность;
- закрыть инженерные элементы;
- сформировать основание под плитку, ламинат или другое покрытие;
- распределить нагрузку по тепло- и звукоизоляционным материалам.
Стяжка не должна рассматриваться как средство исправления любых дефектов нижней конструкции. Если основание нестабильно, дополнительный слой бетона не устраняет источник деформаций.
Как меняется пирог для разных помещений
Состав пола зависит от условий эксплуатации.
Отапливаемый жилой дом
Для постоянно отапливаемого дома особенно важны теплоизоляция, отсутствие выраженных мостиков холода и защита конструкции от грунтовой влаги.
Чистовое покрытие выбирают с учётом назначения помещения и возможного использования тёплого пола.
Гараж
В гараже на бетонную поверхность действуют более высокие локальные нагрузки. Дополнительно возможны контакт с водой, грязью, реагентами и техническими жидкостями.
Требования к прочности основания и верхнего покрытия здесь отличаются от требований к полу спальни или гостиной.
Неотапливаемая хозяйственная постройка
В неотапливаемом помещении требования к тепловой защите могут быть другими. Однако влажность грунта и стабильность основания никуда не исчезают.
Отсутствие отопления не означает, что можно игнорировать подготовку грунта или защиту бетонных элементов от неблагоприятных условий.
Нужно ли утеплять пол по грунту
Для отапливаемого жилого здания утепление обычно является важной частью конструкции. Грунт нельзя воспринимать как полноценный теплоизоляционный слой.
Температура земли значительно стабильнее температуры наружного воздуха, но тепло всё равно передаётся из помещения вниз.
Особенно чувствительными остаются участки возле наружных стен. Именно здесь взаимодействуют пол, фундамент, цоколь и наружная среда.
Отказ от теплоизоляции может привести не только к повышенным расходам на отопление, но и к снижению температуры поверхности пола. Жильцы ощущают это как холод от нижней части помещения даже при достаточно тёплом воздухе.
Что происходит при ошибках в пироге
Большинство проблем пола по грунту связано не с одним конкретным материалом, а с нарушением взаимодействия слоёв.
Просадка основания
Если грунт или подсыпка недостаточно стабильны, со временем возможны локальные осадки. Жёсткая бетонная поверхность не способна бесконечно компенсировать движение основания.
Результатом могут стать трещины, перепады уровня и повреждение покрытия.
Проникновение влаги
Разрыв гидроизоляционного слоя способен привести к увлажнению верхних частей конструкции.
Особенно чувствительны к влаге древесные покрытия, некоторые клеевые составы и отделочные материалы.
Тепловые мосты
Даже толстое утепление центральной части пола не всегда решает проблему, если по периметру остаётся прямой контакт тёплой бетонной конструкции с холодным фундаментом.
Такие зоны могут отличаться по температуре поверхности и создавать локальный дискомфорт.
Деформация утеплителя
Материал с недостаточной прочностью способен постепенно сжиматься под нагрузкой. Верхний бетонный слой при этом теряет равномерную опору.
Результатом становятся деформации и трещины.
Трещины бетонного слоя
Трещинообразование может быть связано с усадкой, температурными изменениями, неправильной работой основания или конструктивными нагрузками.
Небольшие поверхностные трещины и серьёзное разрушение плиты имеют разные причины, поэтому само наличие трещины ещё не определяет характер проблемы.
Как связаны пол и фундамент
Пол по грунту нельзя рассматривать полностью независимо от фундамента.
Наиболее сложные участки находятся возле:
- наружных стен;
- внутренних несущих конструкций;
- фундаментных лент;
- колонн;
- вводов инженерных коммуникаций;
- дверных проёмов.
Здесь сходятся материалы с различной теплопроводностью и различным характером деформаций.
Особое значение имеет вопрос передачи нагрузки. В одной схеме перегородка может опираться на пол, в другой — иметь отдельное основание. Несущая стена обычно требует совершенно иного подхода, чем лёгкая внутренняя перегородка.
Самостоятельно переносить конструктивные решения с одного дома на другой не стоит, даже если внешне пироги полов выглядят одинаково.
Инженерные коммуникации внутри конструкции
Через пол по грунту часто проходят канализационные трубы, водопровод, электрические вводы и другие коммуникации.
Их расположение желательно учитывать ещё до формирования верхних жёстких слоёв. После устройства бетонной плиты доступ к скрытым коммуникациям становится значительно сложнее.
Особого внимания требуют места прохода труб через гидроизоляцию. Сам защитный материал может быть качественным, но негерметичный проход коммуникации нарушает непрерывность всего слоя.
Внутри бетонной конструкции также нежелательны случайные пересечения систем, которые впоследствии затруднят ремонт или изменение планировки.
Пол по грунту и финишное покрытие
Сам пирог заканчивается не обязательно бетонной поверхностью. Верхняя часть системы должна соответствовать выбранному напольному материалу.
Для керамической плитки требуется стабильное минеральное основание с подходящей геометрией поверхности. Для ламината или инженерных древесных материалов важны ровность и влажностное состояние основания. Для покрытий, чувствительных к остаточной влаге, особенно существенны условия высыхания бетонных слоёв.
Если используется тёплый пол, учитывается также тепловое сопротивление покрытия.
Одинаковый нижний пирог может сочетаться с разными финишными решениями, но требования к верхней подготовке будут различаться.
Из чего в итоге складывается правильная конструкция
Хороший пол по грунту представляет собой не набор максимально толстых слоёв, а согласованную систему.
Её нижняя часть должна обеспечивать стабильную опору. Минеральная подготовка выравнивает и распределяет нагрузки. Влагозащитный слой ограничивает поступление воды из грунта. Теплоизоляция уменьшает потери энергии. Бетонная часть создаёт жёсткое эксплуатационное основание. Верхние слои адаптируют его к выбранному напольному покрытию и инженерным системам.
Состав можно представить в упрощённом виде:
- подготовленный и уплотнённый грунт;
- песчаная или щебёночная подготовка;
- при необходимости жёсткое подготовительное основание;
- гидроизоляция;
- теплоизоляция;
- бетонная плита или стяжка;
- система тёплого пола, если она предусмотрена;
- выравнивающий слой;
- чистовое покрытие.
Фактический порядок некоторых элементов может меняться. Для конкретного дома конструкцию определяют с учётом грунтов, влажности участка, фундамента, нагрузок и теплотехнических требований.
Главное в пироге пола по грунту
Пол по грунту работает надёжно только тогда, когда каждый слой выполняет предназначенную ему функцию и согласован с соседними элементами конструкции.
Нельзя компенсировать нестабильное основание более дорогим утеплителем, заменить гидроизоляцию толстым слоем щебня или считать, что большая толщина бетона автоматически решит проблемы с просадкой грунта. Так же бесполезно хорошо утеплять центральную часть пола, оставляя выраженные тепловые мосты по периметру.
Основная логика пирога проста: снизу требуется стабильность, со стороны грунта — защита от влаги, для отапливаемого здания — непрерывная теплоизоляция, сверху — прочное и ровное основание под эксплуатационные нагрузки и напольное покрытие. Именно сочетание этих функций определяет качество пола по грунту гораздо больше, чем наличие какого-либо одного «обязательного» материала.
