Плинтусный водяной радиатор — отопительный прибор, который размещается вдоль нижней части стены и внешне напоминает увеличенный по высоте плинтус. В отличие от привычной батареи под окном, он занимает небольшую высоту, но может иметь значительную протяженность по периметру помещения. Тепло при этом распределяется не из одной сравнительно компактной точки, а вдоль стены.
Такой принцип делает плинтусное отопление интересным для помещений, где обычные радиаторы мешают расстановке мебели, плохо сочетаются с панорамным остеклением или заметно влияют на интерьер. При этом необычная форма сама по себе не делает систему универсальной. Ее эффективность зависит от теплопотерь здания, температуры теплоносителя, длины отопительных приборов, расположения мебели и других особенностей помещения.
Что представляет собой плинтусный водяной радиатор
В основе конструкции находится теплообменник, по которому циркулирует нагретый теплоноситель. Обычно он скрыт декоративным корпусом, расположенным у пола вдоль стены. В зависимости от конструкции внутри могут использоваться трубки с металлическими ребрами или другие элементы, увеличивающие площадь теплообмена.
Главное отличие от обычного секционного радиатора заключается не только в форме. Стандартная батарея имеет относительно большую высоту и концентрирует нагрев на ограниченном участке стены. Плинтусная система, напротив, распределяет отопительный прибор по длине помещения.
Типичная конструкция включает:
- трубчатый элемент, по которому проходит теплоноситель;
- пластины или ребра, увеличивающие поверхность теплоотдачи;
- защитный декоративный кожух;
- каналы для движения нагретого воздуха;
- соединительные участки между отдельными модулями.
По внешнему виду такая система может выглядеть достаточно сдержанно. Значительная часть инженерных элементов скрыта за корпусом, благодаря чему стены остаются визуально свободнее, чем при использовании крупных традиционных радиаторов.
Как плинтусный радиатор нагревает помещение
Отопление происходит одновременно за счет движения нагретого воздуха и теплового излучения от нагретых поверхностей.
Воздух возле теплообменника прогревается и поднимается вверх. Одновременно нагревается корпус прибора и расположенная рядом поверхность стены. Стена начинает отдавать часть полученного тепла помещению.
Такое распределение отличается от картины, характерной для мощного радиатора небольшой длины. Вместо выраженной зоны сильного нагрева формируется протяженный теплый участок вдоль стены.
Роль конвекции
Конвекция остается важной частью работы плинтусного радиатора. Холодный воздух находится ближе к полу, попадает в нижнюю часть корпуса, нагревается возле теплообменника и поднимается.
Интенсивность этого процесса зависит от конструкции прибора, температуры воды, геометрии корпуса и наличия свободного пространства возле него.
Если нижние и верхние отверстия корпуса перекрыты предметами интерьера, движение воздуха ухудшается. По этой причине плинтусное отопление чувствительнее к расположению мебели, чем иногда предполагают при выборе такой системы.
Нагрев поверхности стены
Еще одна особенность связана с тем, что теплообменник находится очень близко к ограждающей конструкции. Часть тепловой энергии получает сама стена.
Это не означает, что вся поверхность стены превращается в полноценную отопительную панель. Температура постепенно снижается по мере удаления от прибора. Однако локальный прогрев нижней зоны стены способен влиять на ощущение теплового комфорта.
Результат во многом определяется материалом стены, ее теплоизоляцией и общими теплопотерями здания.
Чем плинтусный радиатор отличается от обычной батареи
Основное различие хорошо заметно уже по расположению приборов.
Обычный радиатор обычно занимает короткий участок стены и имеет сравнительно большую высоту. Плинтусный теплообменник значительно ниже, но может проходить вдоль нескольких стен.
Из этого следуют разные особенности эксплуатации.
У традиционного радиатора большая часть тепловой мощности сосредоточена в одном месте. Возле прибора температура поверхностей и воздуха может быть заметно выше, чем в удаленной части комнаты.
У плинтусной системы тепловой поток распределяется по большей длине. Это способно сделать прогрев ограждающих поверхностей более равномерным, если мощности системы достаточно для компенсации теплопотерь помещения.
Есть и конструктивная разница. Обычные радиаторы хорошо знакомы монтажникам, широко представлены на рынке и обычно проще в обслуживании. Плинтусные системы встречаются реже, поэтому выбор совместимых комплектующих и специалистов может быть уже.
Где плинтусное отопление особенно интересно
Есть несколько ситуаций, в которых низкий вытянутый отопительный прибор может оказаться удобнее традиционного радиатора.

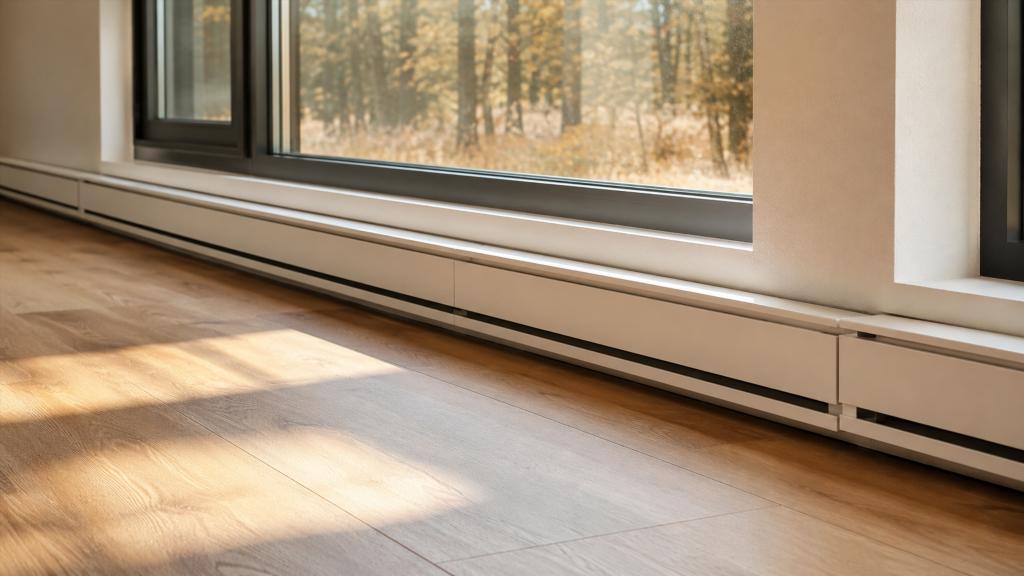

Помещения с панорамными окнами
Большие окна оставляют мало места для стандартных батарей. Высокий радиатор способен перекрывать нижнюю часть остекления или нарушать архитектуру интерьера.
Низкая отопительная система позволяет сохранить большую часть стеклянной поверхности открытой. Расположение источника тепла возле наружной стены также помогает создавать тепловой поток в зоне, где обычно ощущается охлаждение от стекла.
При этом одного факта наличия панорамных окон недостаточно, чтобы считать плинтусный вариант подходящим. Чем больше площадь остекления и чем выше теплопотери, тем важнее проверять достаточность общей теплоотдачи.
Комнаты, где важна свободная площадь стен
Большая батарея может мешать размещению мебели, декоративных панелей или других элементов интерьера.
Плинтусный прибор занимает небольшую высоту. Верхняя часть стены остается свободной, поэтому интерьер воспринимается менее загруженным.
Однако мебель нельзя рассматривать отдельно от работы отопления. Низкие шкафы, диваны, кровати и другие предметы, поставленные вплотную к корпусу, способны ухудшить передачу тепла.
Помещения со сложной геометрией
При длинных наружных стенах распределение отопительных приборов по периметру иногда позволяет избежать ситуации, когда вся тепловая мощность сосредоточена в одной зоне.
Это может быть актуально для вытянутых комнат, веранд, помещений с несколькими наружными стенами или большим количеством окон.
Преимущества плинтусных водяных радиаторов
Одно из заметных достоинств — компактность по высоте. Система не требует установки крупного отопительного прибора на заметной части стены.
Есть и другие потенциальные преимущества:
- равномерное распределение источников тепла по длине стены;
- возможность использования возле низких окон;
- менее заметное присутствие отопительного оборудования в интерьере;
- прогрев нижней части ограждающих конструкций;
- отсутствие массивных выступающих секций на уровне колен;
- возможность включения в водяную систему отопления здания.
Для некоторых интерьеров важна именно визуальная составляющая. Плинтусный корпус воспринимается как часть отделки, а не как отдельная техническая конструкция.
Еще одно преимущество связано с распределением мощности. Вместо одного очень горячего прибора можно использовать более протяженную поверхность с умеренной температурой, если это допускают характеристики конкретной системы.
Какие недостатки нельзя игнорировать
Плинтусное водяное отопление часто привлекает необычной конструкцией, но его ограничения не менее важны, чем достоинства.
Требуется достаточная свободная длина стен
Малая высота радиатора означает, что необходимая теплоотдача часто достигается за счет его протяженности.
Если значительная часть стен занята встроенной мебелью, кухонными шкафами, низкими тумбами или другими конструкциями, полезной длины для размещения теплообменников может оказаться недостаточно.
Особенно заметным это ограничение становится в небольших комнатах с высокой плотностью мебели.
Мебель может мешать теплообмену
Высокий обычный радиатор тоже нежелательно полностью закрывать мебелью, но для плинтусной системы этот вопрос особенно значим.
Если длинный диван или шкаф расположен непосредственно перед корпусом, нагретый воздух не может свободно распространяться вдоль стены и подниматься вверх. Часть тепла будет уходить на нагрев предмета мебели.
Интерьер помещения желательно оценивать вместе с отоплением, а не после завершения инженерной части проекта.
Монтаж может быть сложнее привычного решения
Система состоит из большого количества протяженных элементов и соединений. При размещении радиатора вдоль нескольких стен увеличивается общая длина отопительного контура.
Чем сложнее конфигурация, тем важнее качество соединений, балансировка системы и возможность последующего доступа к техническим участкам.
Декоративный корпус скрывает элементы отопления, но не должен полностью лишать их возможности осмотра и обслуживания.
Стоимость системы может быть выше
Сравнивать только цену одного метра отопительного элемента с ценой одной секции традиционного радиатора некорректно. В расчет общей стоимости входят соединительные детали, декоративные корпуса, монтажные работы и особенности разводки труб.
Если для помещения требуется большая длина теплообменника, итоговая стоимость может оказаться заметной.
От чего зависит теплоотдача
У плинтусного радиатора нет единой универсальной мощности, которую можно применять к любому помещению. Теплоотдача определяется конструкцией конкретного изделия и условиями работы системы.
На нее влияют:
- температура поступающего теплоносителя;
- температура воды после прохождения теплообменника;
- температура воздуха в комнате;
- длина активной части радиатора;
- площадь металлических ребер;
- качество циркуляции теплоносителя;
- наличие препятствий для движения воздуха;
- теплопотери стен и окон.
Особенно важно учитывать режим работы источника тепла. Одна и та же отопительная система может отдавать разное количество энергии при разных температурах теплоносителя.
Если котел или другой источник работает преимущественно в низкотемпературном режиме, способность конкретной модели обеспечивать необходимую теплоотдачу нужно оценивать именно при таком режиме.
Плинтусный радиатор и теплый пол — не одно и то же
Из-за расположения возле пола плинтусное отопление иногда воспринимают как разновидность водяного теплого пола. Принцип работы у этих систем различается.
У теплого пола огромной поверхностью теплообмена становится само напольное покрытие. Трубы скрыты в конструкции пола, а тепло распространяется по большой площади снизу вверх.
У плинтусного радиатора основным теплообменником остается компактная металлическая конструкция вдоль стены. Пол практически не участвует в работе как отопительная поверхность.
Это влияет на эксплуатационные свойства.
Теплый пол обладает значительной тепловой инерцией, особенно если трубы находятся внутри массивной стяжки. Изменение температуры теплоносителя не сразу ощущается в комнате.
Плинтусный металлический теплообменник обычно реагирует на изменение режима быстрее, поскольку между теплоносителем и воздухом нет толстого слоя бетонной конструкции.
Как система сочетается с разными источниками тепла
Плинтусный радиатор относится к водяным отопительным приборам, поэтому принципиально может работать в составе системы с различными источниками нагрева теплоносителя.
Это могут быть котлы разных типов или другие водяные теплогенераторы. Важнее не название источника тепла, а характеристики отопительного контура.
Значение имеют рабочая температура, давление, характеристики циркуляции и совместимость материалов.
Особого внимания требуют низкотемпературные системы. Чем ниже температура теплоносителя, тем меньшую тепловую мощность при прочих равных способен отдать компактный теплообменник.
Если традиционный радиатор можно увеличить за счет дополнительных секций или более крупной панели, то у плинтусной конструкции основным способом увеличения поверхности становится рост ее длины.
Что происходит возле наружных стен
Расположение низкого теплообменника вдоль наружной стены имеет практический смысл. Эта зона обычно связана с наибольшими теплопотерями.
Нагрев нижней части стены уменьшает разницу температур между поверхностью ограждающей конструкции и воздухом помещения. В хорошо утепленном здании это может способствовать более равномерному ощущению тепла.
Однако отопительный прибор не устраняет недостатки самой стены.
Если конструкция промерзает, имеет выраженные мостики холода или недостаточное утепление, повышение температуры внутренней поверхности не заменяет устранение причины больших теплопотерь.
Распространенная ошибка — воспринимать плинтусное отопление как средство исправления проблем ограждающих конструкций. Оно является способом передачи тепла в помещение, а не теплоизоляционным решением.
Влияние плинтусного отопления на влажность стен
Иногда таким системам приписывают способность полностью устранять сырость и предотвращать появление плесени. Подобные утверждения слишком категоричны.
Нагрев внутренней поверхности стены действительно способен изменить ее температурный режим. Если поверхность становится теплее, вероятность образования конденсата при определенных условиях уменьшается.
Но влажность стен может иметь разные причины:
- протечки;
- капиллярный подсос влаги;
- проблемы гидроизоляции;
- недостаточная вентиляция;
- чрезмерная влажность воздуха;
- холодные участки конструкции;
- дефекты утепления.
Отопление влияет только на часть этих факторов. Оно не заменяет вентиляцию, гидроизоляцию или ремонт поврежденной конструкции.
Какие стены подходят лучше
Для эффективности важнее не сам материал стены, а ее теплотехническое состояние.
Хорошо утепленная наружная конструкция теряет меньше энергии, поэтому отопительной системе легче поддерживать комфортную температуру.
Если плинтус расположен вдоль стены с большими теплопотерями, часть его энергии будет уходить наружу через ограждающую конструкцию.
На результат могут влиять:
- материал стены;
- наличие наружной теплоизоляции;
- толщина конструкции;
- состояние утепляющего слоя;
- расположение мостиков холода;
- площадь оконных проемов.
В доме с качественной теплоизоляцией выбор отопительных приборов обычно значительно шире, чем в здании с высокими теплопотерями.
Почему длина системы имеет большое значение
Низкий корпус ограничивает размер теплообменника по высоте. Чтобы получить большую суммарную площадь теплоотдачи, конструкцию приходится увеличивать в длину.
Из-за этого планировка помещения становится частью оценки отопления.
Свободная стена длиной несколько метров может использоваться практически полностью. Стена, разбитая дверными проемами и встроенными шкафами, предоставляет гораздо меньше пространства.
Особенно внимательно стоит относиться к помещениям, где одновременно присутствуют:
- большая площадь остекления;
- несколько наружных стен;
- небольшая свободная длина плинтуса;
- низкая температура теплоносителя.
Сочетание таких условий повышает требования к характеристикам отопительных приборов.
Что учитывать при сравнении с обычными радиаторами
Сравнение только по внешнему виду дает неполную картину.
Для отопительной системы важны сразу несколько характеристик: способность покрывать теплопотери, управляемость, ремонтопригодность, стоимость и удобство размещения.
Традиционный радиатор имеет сильную сторону в виде компактной концентрации мощности. На небольшом участке стены можно разместить прибор с достаточно большой площадью теплообмена.
Плинтусный вариант выигрывает по высоте и распределению вдоль стены, но требует свободного периметра.
Обычные радиаторы проще заменить по отдельности. При плинтусной конфигурации система сильнее интегрирована в отделку помещения.
Поэтому выбор между этими вариантами связан не с абстрактным вопросом о том, какой тип отопления лучше, а с особенностями конкретного пространства и всей инженерной системы дома.
Возможные сложности обслуживания
Любая водяная отопительная система должна оставаться обслуживаемой.
У плинтусного радиатора теплообменник закрыт декоративной панелью, поэтому важно, чтобы конструкция допускала доступ к элементам, которые могут потребовать осмотра.
Со временем внутри корпуса способна скапливаться бытовая пыль. Она оседает на ребрах теплообменника и в воздушных каналах.
Толстый слой загрязнений ухудшает движение воздуха и теплообмен. По этой причине полностью необслуживаемой такую систему считать нельзя.
Внимания требуют и соединения труб. Чем больше элементов распределено по периметру комнаты, тем больше значение имеет возможность обнаружить и локализовать неисправность без разрушения отделки.
Типичные ошибки при оценке плинтусного отопления
Одна из распространенных ошибок — выбирать систему исключительно из-за аккуратного внешнего вида. Дизайн важен, но отопление должно прежде всего покрывать теплопотери помещения.
Еще одна ошибка — считать, что свободная стена останется свободной на протяжении всего срока эксплуатации. После установки низких шкафов или дивана рабочая зона отопительного прибора может оказаться частично перекрытой.
Проблемы возникают и при попытке сравнивать разные системы только по температуре корпуса. Более горячая поверхность не обязательно означает лучшую работу всей системы. Важна суммарная передача тепла в помещение.
К спорным представлениям относится и ожидание, что нагрев стены автоматически решит вопросы сырости, конденсата или плесени. Если причина находится в вентиляции, гидроизоляции или самой конструкции здания, отопление может лишь изменить проявление проблемы.
Когда плинтусный водяной радиатор выглядит оправданным решением
Такой вариант наиболее интересен там, где преимущества его формы действительно используются.
Он может хорошо вписываться в помещение с длинными свободными стенами, низкими оконными проемами или панорамным остеклением. Система также подходит для интерьеров, в которых крупные батареи нежелательны визуально.
Хорошие условия для применения обычно связаны с несколькими признаками:
- здание имеет приемлемую теплоизоляцию;
- вдоль стен достаточно свободного пространства;
- мебель не перекрывает значительную часть теплообменников;
- отопительная система способна обеспечить необходимый рабочий режим;
- предусмотрен доступ к соединениям и обслуживаемым элементам;
- расчетная теплоотдача соответствует теплопотерям помещения.
При таких условиях необычная компоновка становится функциональной особенностью, а не просто дизайнерским приемом.
В каких случаях преимущества становятся менее заметными
Если комната почти по всему периметру заставлена мебелью, низкий протяженный радиатор теряет одно из своих главных преимуществ.
Сложности возникают и в плохо утепленных зданиях с большими теплопотерями. Для компенсации потерь может потребоваться значительная длина отопительных элементов или более интенсивный температурный режим.
Не всегда оправдано применение такой системы и в помещениях, где традиционный радиатор легко размещается под обычным окном и не создает никаких функциональных ограничений. В подобной ситуации переход на более сложную по конфигурации систему может не дать заметного практического выигрыша.
Что стоит оценить до выбора системы
Плинтусное водяное отопление разумнее рассматривать как часть всей инженерной концепции дома, а не как отдельный декоративный прибор.
До окончательного выбора полезно оценить характер теплопотерь, расположение наружных стен и окон, будущую расстановку мебели, температурный режим отопления и доступную длину для размещения теплообменников.
Также имеет значение ремонтопригодность. Декоративная облицовка не должна превращать элементы системы в полностью недоступные конструкции.
При обсуждении проекта со специалистом полезно уточнить:
- какую теплоотдачу обеспечивает выбранная система при предполагаемом режиме теплоносителя;
- какая рабочая длина потребуется в конкретных помещениях;
- насколько сильно мебель может ограничить теплообмен;
- как организован доступ к соединениям;
- каким образом система регулируется в отдельных комнатах;
- как она взаимодействует с остальной частью отопительного контура.
Итог
Плинтусный водяной радиатор — полноценный отопительный прибор с необычной геометрией и распределенным расположением вдоль стен. Его сильные стороны особенно заметны в помещениях с панорамным остеклением, длинными свободными стенами и повышенными требованиями к внешнему виду интерьера.
Он способен распределять тепло иначе, чем традиционная батарея, занимать меньше пространства по высоте и оставлять стены визуально свободными. Одновременно небольшая высота теплообменника требует достаточной протяженности системы, а мебель, состояние ограждающих конструкций и температурный режим теплоносителя заметно влияют на результат.
Плинтусное отопление не следует воспринимать ни как безусловную замену обычным радиаторам, ни как исключительно декоративное решение. Его эффективность определяется тем, насколько конструкция отопительных приборов соответствует теплопотерям, планировке и режиму работы всей системы отопления.
