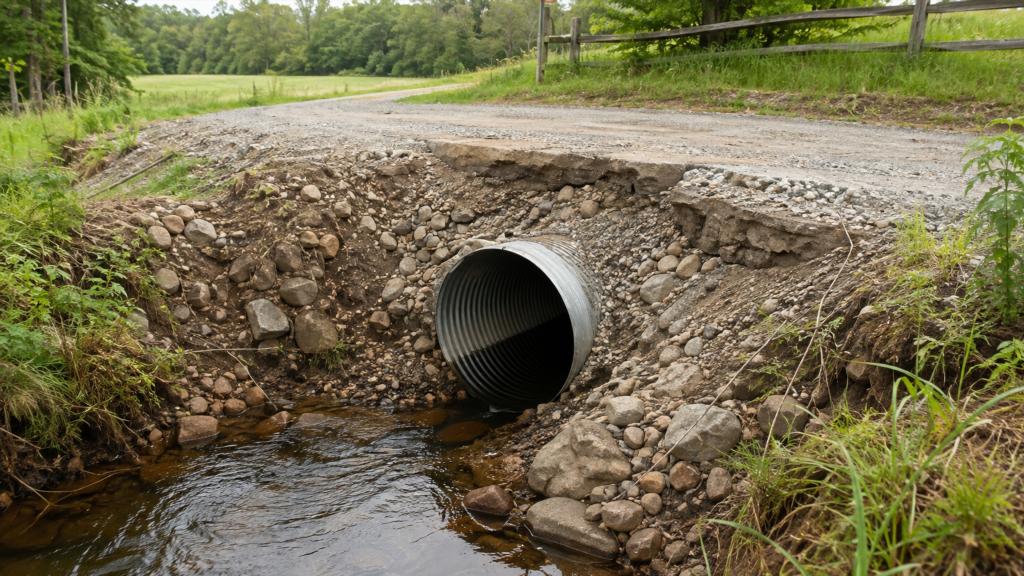

Заезд на участок через придорожную канаву выглядит простой конструкцией: в зоне водоотвода проходит труба, над ней находится грунтовое основание и покрытие, по которому движется автомобиль. На практике надежность такого решения зависит не только от прочности самой трубы. Значение имеют состояние грунта, работа водоотводной канавы, распределение нагрузки, устойчивость откосов и способность основания сохранять форму после дождей, снеготаяния и многократных проездов.
Одна из самых распространенных проблем — постепенное проседание заезда. Сначала оно может проявляться небольшой колеей или локальной впадиной, а затем привести к заметной деформации покрытия, разрушению краев проезда и ухудшению отвода воды. Иногда повреждение развивается медленно, иногда становится заметным после одного сезона с большим количеством осадков.
Понимание причин просадки помогает оценить состояние конструкции и отличить поверхностный дефект покрытия от проблемы, затрагивающей основание или водопропускную трубу.
Как устроен заезд через канаву с трубой
Такая конструкция одновременно выполняет две задачи. Она должна обеспечивать проезд транспорта и сохранять возможность движения воды по придорожной канаве.
Основными элементами являются:
- водопропускная труба;
- грунтовое или щебеночное основание вокруг нее;
- насыпь над трубой;
- верхний слой проезда;
- боковые откосы;
- входная и выходная части трубы;
- прилегающие участки канавы.
Нагрузка от автомобиля передается через покрытие и основание на более глубокие слои. В то же время вода должна свободно проходить через трубу, не размывая насыпь и не задерживаясь перед заездом.
Если один из этих процессов нарушается, конструкция начинает деформироваться.
Почему заезд начинает проседать
Просадка редко связана только с одной причиной. Чаще несколько факторов действуют одновременно: основание уплотняется под нагрузкой, вода вымывает мелкие частицы, края насыпи осыпаются, а поверхность постепенно теряет первоначальный профиль.
Недостаточная устойчивость основания
Грунт под заездом воспринимает вес насыпи и автомобилей. Если он рыхлый, переувлажненный или неоднородный, нагрузка распределяется неравномерно.
Особенно заметными деформации становятся там, где под одной частью проезда находится плотный грунт, а под другой — более слабый или недавно перемещенный.
При проезде автомобиля рыхлые слои постепенно уплотняются. Объем грунта уменьшается, поверхность опускается. Такой процесс может продолжаться долго, особенно если движение транспорта периодическое и нагрузка постепенно увеличивается.
Характерный признак — плавная впадина без выраженных следов размыва.
Вымывание мелких частиц водой
Вода способна проникать в основание через поверхность, края насыпи или пространство возле трубы. Если поток получает возможность двигаться внутри грунта, он переносит мелкие частицы.
Снаружи конструкция некоторое время может выглядеть нормально, но внутри постепенно формируются пустоты. После увеличения нагрузки верхние слои проваливаются.
Подобная проблема нередко развивается возле входной или выходной части трубы, где скорость воды выше, а грунт непосредственно контактирует с потоком.
Признаками внутреннего размыва могут быть:
- локальные провалы;
- трещины возле края проезда;
- небольшие воронки;
- вынос песка или мелкого грунта после дождя;
- появление пустот рядом с трубой.
Такие изменения требуют большего внимания, чем обычная колея на поверхности.
Влияние воды на состояние заезда
Водопропускная труба является частью системы водоотведения. Если эта система работает плохо, нагрузка на конструкцию возрастает.
Подпор воды перед трубой
Когда пропускная способность трубы уменьшается, вода начинает задерживаться перед заездом. Уровень в канаве повышается, грунт насыщается влагой.
Переувлажненное основание хуже сохраняет форму и легче деформируется под нагрузкой. Некоторые грунты при намокании заметно теряют несущую способность.
Причинами подпора могут становиться:
- скопившийся мусор;
- листья и ветки;
- наносы грунта;
- зарастание канавы;
- нарушение свободного выхода воды;
- деформация самой трубы.
Даже прочная насыпь работает хуже, если длительное время находится в переувлажненном состоянии.
Размыв на выходе
После прохождения через трубу поток может ускоряться. Если выходная зона подвержена эрозии, вода постепенно размывает грунт.
Разрушение начинается не обязательно прямо под проезжей частью. Сначала может осыпаться край насыпи, затем зона размыва приближается к основанию заезда.
На поверхности это проявляется потерей грунта возле торца трубы, углублением русла и разрушением откоса.
Попадание поверхностной воды сверху
Не вся вода поступает из канавы. Осадки могут стекать непосредственно с дороги и участка.
Если поверхность заезда удерживает воду, она просачивается в основание. Постоянное увлажнение усиливает деформацию, а при сезонном промерзании добавляется воздействие циклов замерзания и оттаивания.
Особенно неблагоприятны небольшие углубления, в которых после дождя регулярно стоят лужи. Они одновременно являются следствием деформации и фактором, ускоряющим дальнейшее разрушение.
Почему состояние трубы имеет значение
Водопропускную трубу нередко воспринимают только как канал для воды, но ее состояние напрямую связано с устойчивостью насыпи.
Деформация трубы
Некоторые трубы способны немного изменять форму под нагрузкой без разрушения. Однако значительная деформация может изменить положение окружающего грунта и распределение нагрузки.
На поверхности при этом иногда появляется продольная или поперечная просадка.
Особого внимания требует ситуация, когда изменение формы трубы сопровождается:
- появлением трещин;
- разрывом соединений;
- смещением отдельных участков;
- попаданием грунта внутрь;
- резким уменьшением проходного сечения.
Такие признаки говорят уже не только о качестве покрытия, но и о состоянии всей конструкции.
Разгерметизация соединений
Если труба состоит из нескольких элементов, состояние стыков также влияет на надежность.
Через нарушенное соединение вода может проникать в окружающую насыпь или, наоборот, затягивать грунт внутрь трубы. Постепенно рядом со стыком возникает зона разуплотнения.
На ранней стадии она может быть незаметна. Позже сверху появляется небольшая впадина, которая увеличивается после дождей или движения тяжелого транспорта.
Как нагрузка от автомобилей влияет на просадку
Даже правильно работающий водоотвод не исключает механического износа.
Легковой автомобиль создает нагрузку преимущественно в зонах контакта колес. Более тяжелая техника значительно сильнее воздействует на основание, особенно если нагрузка приходится близко к краю насыпи.
Регулярное движение по одной и той же траектории способствует образованию колеи. Если основание неоднородно, одна полоса может просесть заметнее другой.
Неблагоприятно сочетание нескольких условий:
- влажный грунт;
- тяжелый автомобиль;
- движение близко к краю заезда;
- небольшой запас устойчивости насыпи;
- уже существующие локальные деформации.
При этом первоначально незначительная впадина может быстро увеличиваться.
Почему разрушаются края заезда
Края конструкции работают в более сложных условиях, чем центральная часть. С одной стороны находится проезд, с другой — откос канавы.
Если колесо регулярно проходит близко к краю, часть нагрузки направляется в сторону откоса. Грунт может постепенно смещаться вниз.
Дополнительное воздействие создают осадки и поток воды.
О проблеме говорят:
- осыпание грунта;
- расширение проезда за счет разрушения края;
- появление продольной трещины;
- наклон боковой поверхности;
- обнажение части трубы;
- потеря материала после сильного дождя.
Поверхностная подсыпка в такой ситуации не всегда устраняет причину, поскольку основная деформация может происходить глубже.
Чем обычная колея отличается от опасной просадки
Не всякая неровность означает серьезное повреждение конструкции.
Колея обычно формируется непосредственно в верхнем слое под колесами. Она имеет относительно плавную форму и часто повторяет траекторию движения автомобиля.
Просадка основания может выглядеть иначе. Ее положение не обязательно совпадает с колеей, а глубина иногда быстро увеличивается.
Более настораживающими признаками считаются:
- внезапно появившаяся локальная яма;
- провал рядом с трубой;
- трещина, проходящая через значительную часть проезда;
- заметное изменение формы после дождя;
- появление пустоты у торца трубы;
- вынос грунта водой;
- проседание одновременно с деформацией трубы.
Если изменения продолжают развиваться, косметическое выравнивание поверхности скрывает проблему лишь временно.
Как сезонность влияет на конструкцию
Состояние заезда может значительно меняться в течение года.
Весеннее переувлажнение
Во время снеготаяния грунт получает большое количество воды за короткий период. Если промерзшие нижние слои еще плохо пропускают влагу, она задерживается в верхней части основания.
Проезд, который летом кажется твердым, весной может становиться значительно менее устойчивым.
Продолжительные осенние дожди
При длительных осадках грунт постепенно насыщается влагой. Особенно уязвимы места, где вода задерживается возле насыпи или медленно уходит из канавы.
Деформация иногда проявляется не во время самого дождя, а позже, когда по размягченному основанию проходит автомобиль.
Промерзание и оттаивание
Влага внутри грунта замерзает и увеличивается в объеме. Весной лед тает, структура основания меняется, а часть грунта теряет прежнюю плотность.
Повторяющиеся циклы способны усиливать неровности и расширять существующие дефекты.
Роль материала насыпи
Разные грунты по-разному реагируют на воду и нагрузку.
Песчаные материалы хорошо пропускают воду, но мелкие частицы могут перемещаться потоком. Глинистые грунты удерживают влагу и при переувлажнении становятся пластичными. Неоднородная смесь грунта, строительных остатков и крупных включений способна уплотняться неравномерно.
Щебеночные материалы обычно лучше сохраняют форму под нагрузкой, однако их работа также зависит от состояния нижележащего основания.
Нельзя оценивать надежность заезда только по внешнему виду верхнего слоя. Плотное покрытие может скрывать слабое основание.
Почему небольшая просадка иногда быстро увеличивается
Деформация часто развивается по цепочке.
Сначала появляется небольшая впадина. В ней начинает задерживаться вода. Основание сильнее увлажняется. Под колесами влажный материал уплотняется или смещается. Впадина становится глубже, а объем собирающейся в ней воды увеличивается.
Если одновременно происходит внутренний размыв, процесс ускоряется еще сильнее.
Такой механизм объясняет, почему долгое время почти незаметный дефект иногда начинает быстро расти после нескольких сильных дождей.
Какие признаки стоит оценивать вместе
Один отдельный симптом не всегда позволяет определить причину. Полезнее смотреть на совокупность изменений.
Внимания заслуживают:
- форма и расположение просадки;
- наличие воды на поверхности;
- состояние канавы перед заездом;
- свободный проход воды через трубу;
- состояние входной и выходной части;
- признаки вымывания грунта;
- устойчивость боковых откосов;
- деформация покрытия;
- изменения после дождей;
- связь повреждений с проездом тяжелой техники.
Например, небольшая колея на сухом устойчивом основании и локальный провал рядом с торцом трубы имеют совершенно разную природу и потенциальные последствия.
Какие ошибки ускоряют разрушение
Часть проблем связана не с самой идеей использования трубы, а с несогласованностью элементов конструкции.
Распространены ситуации, когда внимание уделяют только поверхности проезда, не учитывая работу воды. Встречается и обратная проблема: труба пропускает поток, но окружающее основание плохо воспринимает транспортную нагрузку.
К ускоренному износу также могут приводить:
- неоднородность насыпи;
- переувлажнение основания;
- накопление воды возле заезда;
- разрушение откосов;
- загрязнение трубы;
- эрозия возле выходной части;
- движение автомобилей по ослабленному краю;
- игнорирование небольших провалов и пустот.
Каждый из этих факторов может долго оставаться малозаметным, но их сочетание существенно сокращает срок стабильной работы заезда.
Когда проблема связана не с покрытием
Если неровность находится только в верхнем слое и не развивается, причина может быть относительно поверхностной.
Насторожиться стоит, когда дефект сопровождается изменением окружающей конструкции. Например, одновременно с просадкой осыпается откос, возле трубы появляется пустота или после каждого сильного дождя поверхность заметно меняется.
Особенно существенны признаки перемещения грунта. Если материал вымывается из-под проезда, добавление нового слоя сверху не устраняет источник деформации.
То же относится к поврежденной трубе. Пока причина находится ниже покрытия, поверхность может снова проседать после выравнивания.
Чем опасна запущенная просадка
Главное последствие — потеря устойчивости проезда. Однако этим проблема не ограничивается.
Развивающаяся деформация может привести к ухудшению водоотвода, поскольку изменяется положение трубы и прилегающего грунта. При уменьшении проходного сечения повышается уровень воды перед заездом, что дополнительно насыщает насыпь влагой.
Возможны и другие последствия:
- увеличение глубины колеи;
- разрушение краев;
- образование резких перепадов поверхности;
- повреждение покрытия;
- вымывание насыпи;
- затруднение проезда автомобилей;
- дальнейшая деформация водопропускной трубы.
При значительных внутренних пустотах внешний вид поверхности может не отражать реальное состояние основания.
Что влияет на долговечность заезда с трубой
Надежность такой конструкции определяется не одним материалом и не только прочностью трубы.
Большое значение имеет совместная работа всех элементов:
Стабильность грунта
Основание должно сохранять форму при изменении влажности и транспортной нагрузке. Чем сильнее свойства грунта меняются после намокания, тем выше вероятность сезонных деформаций.
Свободный водоотвод
Труба и прилегающая канава должны обеспечивать прохождение воды без длительного подпора и неконтролируемого размыва насыпи.
Устойчивость откосов
Боковые части удерживают значительную массу грунта. Их разрушение постепенно уменьшает опору под краями проезда.
Равномерность нагрузки
Чем равномернее нагрузка передается на основание, тем меньше риск локальных провалов. Слабые участки особенно чувствительны к тяжелому транспорту.
Состояние трубы
Трещины, смещение, деформация или нарушение соединений способны изменить как движение воды, так и состояние окружающего грунта.
Какие вопросы полезно задать специалисту при выраженной деформации
Если просадка увеличивается, затрагивает трубу или сопровождается вымыванием грунта, полезно оценивать не только состояние поверхности.
Имеет смысл выяснить:
- сохранила ли труба форму и целостность;
- есть ли признаки внутреннего вымывания грунта;
- насколько устойчиво основание;
- связано ли повреждение с водоотводом;
- сохраняют ли устойчивость края насыпи;
- нет ли скрытых пустот;
- может ли существующая конструкция воспринимать фактическую транспортную нагрузку;
- требуется ли проверка прилегающих участков канавы.
Такой подход позволяет отделить обычный износ покрытия от деформации, затрагивающей несущую часть заезда.
Итог
Проседание заезда на участок с водопропускной трубой чаще всего связано с работой основания и воды. Рыхлый или переувлажненный грунт уплотняется под автомобилями, поток может вымывать мелкие частицы, края насыпи постепенно осыпаются, а поврежденная или засоренная труба ухудшает водоотвод.
Небольшая колея не всегда указывает на серьезный дефект, но локальные провалы, пустоты возле трубы, вынос грунта, быстро растущие трещины и изменения после дождей требуют более внимательной оценки. Поверхность проезда является лишь верхней частью конструкции, поэтому надежность заезда определяется состоянием трубы, основания, откосов и всей прилегающей системы водоотведения.
