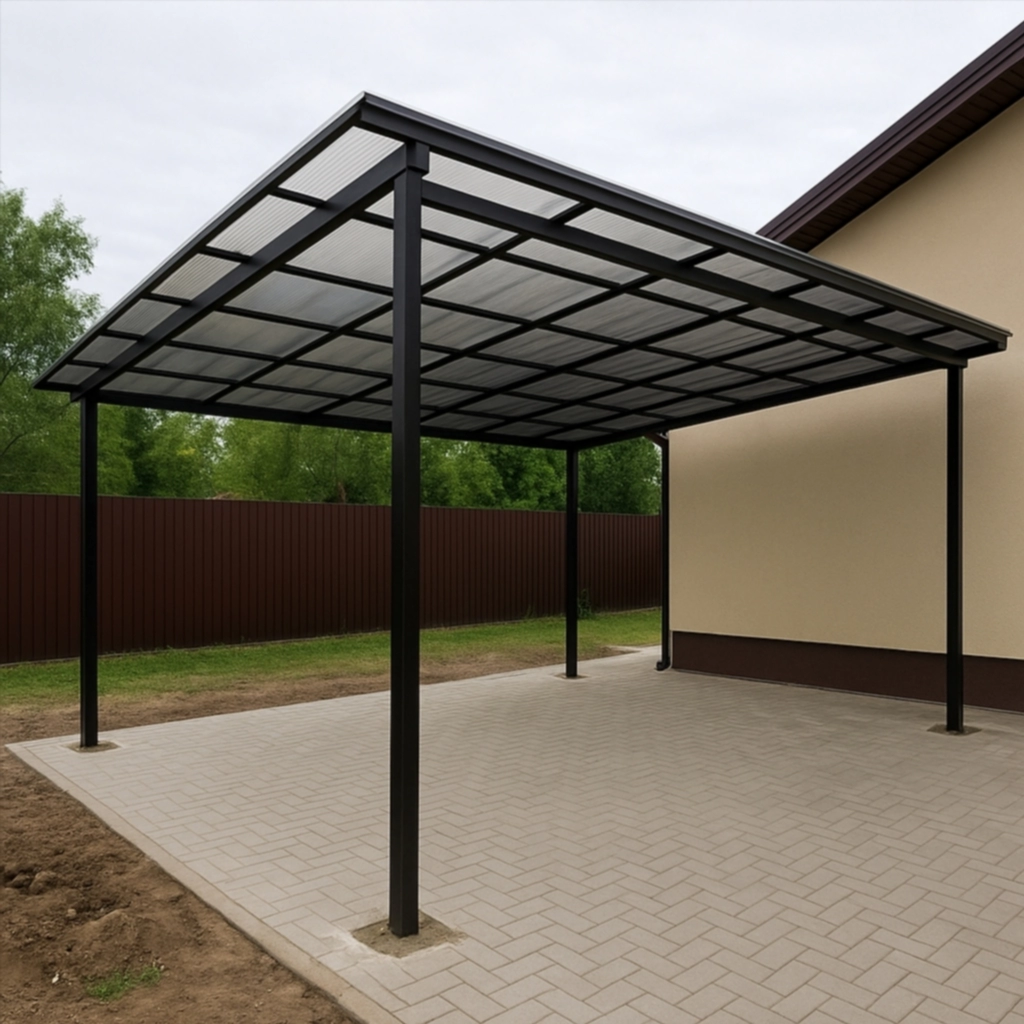

Строительство навеса на приусадебном участке, даче или возле гаража — это не только способ создать дополнительное укрытие от осадков и солнца, но и элемент благоустройства территории. Одним из самых популярных и практичных материалов для изготовления несущей конструкции навеса является профильная труба. Её высокая прочность, лёгкость, устойчивость к деформации и простота монтажа делают её идеальным выбором. Однако, прежде чем приступать к изготовлению, необходимо выполнить точный расчет навеса из профильной трубы, чтобы конструкция была надёжной, устойчивой и долговечной. В данной статье будет подробно разобран весь процесс расчета и планирования.
Зачем нужен расчет?
На первый взгляд может показаться, что для строительства простого навеса достаточно закупить материалы на глаз и начать сборку. Однако такой подход чреват серьёзными последствиями:
- Риск обрушения при снеговых нагрузках или сильном ветре;
- Избыточный расход материалов, что увеличивает стоимость проекта;
- Недостаточная жёсткость конструкции, что может привести к перекосам;
- Проблемы при установке — если не учесть высоту, углы наклона и габариты, могут возникнуть сложности с монтажом.
Грамотный расчет — это залог безопасной, эстетичной и функциональной конструкции.
Вводные данные: что нужно знать перед расчетом?
Перед тем как приступать к вычислениям, необходимо определить основные параметры будущего навеса:
- Назначение навеса (автомобиль, терраса, зона барбекю и т. д.);
- Площадь покрытия — длина и ширина навеса;
- Тип кровельного материала — от него зависит вес и требования к несущей способности;
- Климатические условия региона — снеговые и ветровые нагрузки;
- Форма навеса — односкатный, двускатный, арочный и т. д.;
- Тип основания — бетон, грунт, плитка.
Выбор профильной трубы
Профильные трубы различаются по размеру сечения и толщине стенки. Для изготовления каркасов навесов чаще всего используют трубы из черной или оцинкованной стали со следующими параметрами:
| Назначение элемента | Рекомендуемый размер трубы |
|---|---|
| Опорные стойки | 80×80 мм или 100×100 мм |
| Продольные балки | 60×40 мм или 60×60 мм |
| Поперечные лаги | 40×20 мм или 50×25 мм |
| Арочные элементы | 40×20 мм (гибка возможна) |
Толщина стенки должна составлять от 2 до 4 мм в зависимости от нагрузок.
Расчет нагрузки
Главная задача — определить, выдержит ли каркас нагрузку от кровельного материала, снега и ветра. Используем формулу общей нагрузки:
P = G + S + W
Где:
- G — собственный вес конструкции;
- S — снеговая нагрузка;
- W — ветровая нагрузка.
Собственный вес конструкции (G)
Для навеса из поликарбоната или металлопрофиля этот параметр составляет от 10 до 30 кг/м². Для черепицы или профлиста — до 50 кг/м².
Снеговая нагрузка (S)
Согласно СНиП 2.01.07-85*, снеговая нагрузка зависит от региона. Примерно:
- Центральная Россия: 120–180 кг/м²;
- Сибирь: до 300 кг/м².
Формула:
S = S₀ × μ
где S₀ — нормативная нагрузка, μ — коэффициент формы крыши (обычно 1).
Ветровая нагрузка (W)
Также зависит от региона. В средней полосе России: 23–38 кг/м².
Формула:
W = W₀ × C
где W₀ — нормативная нагрузка, C — коэффициент аэродинамики (обычно 0,7–1,4).
Расчет сечения и количества элементов
Опорные стойки
Чем выше навес и больше площадь, тем толще и шире стойки:
- До 2,5 м высоты — 80×80 мм;
- До 3,5 м — 100×100 мм.
Рекомендуемый шаг установки: от 2 до 3 метров. Пример: при длине 6 м достаточно 3 опор с каждой стороны (всего 6 штук).
Продольные и поперечные балки
Продольные балки несут основную нагрузку от кровли, их сечение должно быть не менее 60×40 мм. Поперечные элементы (лаги) — 40×20 мм с шагом 600–900 мм.
Чем меньше шаг, тем больше жёсткость. При использовании поликарбоната — обязательно частая обрешётка.
Угол наклона кровли
Угол наклона кровли влияет на снеговую нагрузку и отвод воды. Рекомендуется:
- Для поликарбоната — не менее 8–10°;
- Для профнастила — 10–15°;
- Для шиферной или черепичной кровли — от 20°.
Формула для расчета высоты подъема одного края:
H = L × tan(α)
где L — длина навеса, α — угол наклона.
Расчет фундамента
Каждая стойка должна устанавливаться в бетонную подушку глубиной не менее 70–100 см. Минимальные размеры основания:
- Диаметр или ширина ямы — 25–30 см;
- Армирование — арматура Ø10–14 мм;
- Бетон — марки не ниже М200.
Для усиления конструкции можно использовать ростверк (обвязку по периметру).
Пример расчета навеса 6×3 м (односкатный)
Площадь навеса: 18 м²
Материал крыши: поликарбонат 4 мм
Регион: Москва
Снеговая нагрузка: 180 кг/м²
Ветровая: 30 кг/м²
Вес кровли: 10 кг/м²
Итоговая нагрузка:
P = 10 + 180 + 30 = 220 кг/м²
Общая нагрузка на всю площадь:
220 × 18 = 3960 кг
Конструкция:
- 6 опор — труба 80×80×3 мм
- Продольные балки — 3 шт. из 60×40 мм
- Лаги — каждые 600 мм (10 шт.) из 40×20 мм
Все элементы окрашиваются антикоррозийной эмалью или покрываются порошковой краской.
Подготовка и сборка
- Разметка площадки;
- Бурение ям под опоры;
- Установка стоек в бетон;
- Сварка или сборка балок и обрешетки;
- Монтаж кровельного покрытия;
- Установка водосточной системы (при необходимости).
10. Советы по увеличению срока службы
- Использовать оцинкованные трубы либо тщательно окрашивать элементы;
- Проверять навес ежегодно на наличие ржавчины и повреждений;
- Удалять снег с крыши при превышении нормы;
- Использовать пластиковые или резиновые прокладки между трубой и поликарбонатом для предотвращения сколов;
- Делать дренажную систему и уклон для воды.
Заключение
Расчет навеса из профильной трубы — это обязательный этап, если вы хотите построить прочную и долговечную конструкцию. Он позволяет грамотно подобрать материалы, избежать лишних затрат и обеспечить безопасность эксплуатации. Следуя приведённым рекомендациям, вы сможете не только сэкономить средства, но и построить навес, который прослужит вам десятилетия.
