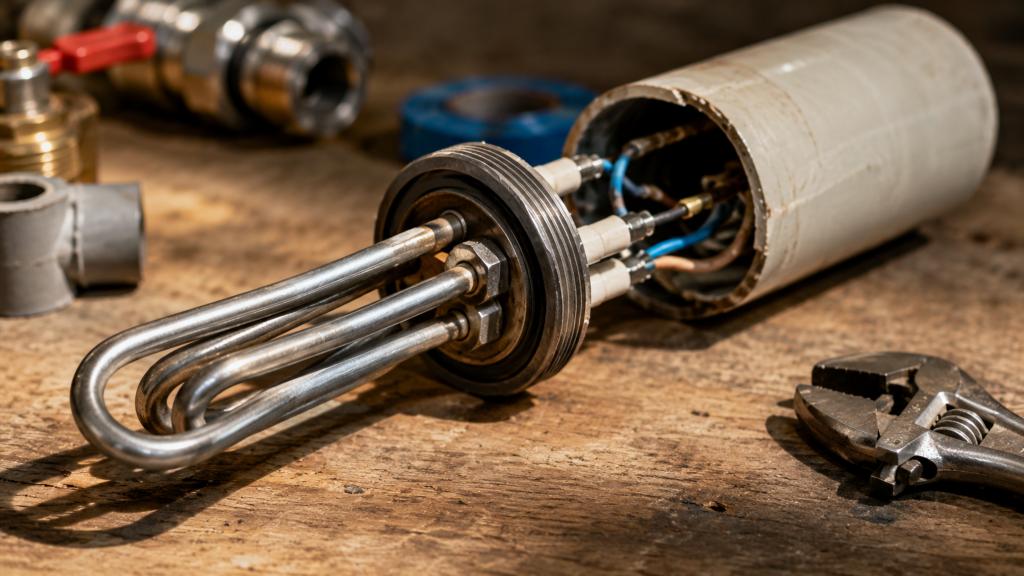

Самодельные ТЭНы иногда рассматривают как способ получить электрический нагреватель для воды, теплоносителя или локального отопительного устройства из доступных деталей. Внешняя простота такого решения обманчива. Электрический нагревательный элемент одновременно работает с высокой температурой, электрическим током и, во многих системах, с жидкостью. Ошибка в конструкции способна привести не только к выходу нагревателя из строя, но и к повреждению проводки, корпуса оборудования, трубопроводов и других элементов отопительной системы.
Заводской ТЭН представляет собой не просто проводник, который нагревается при прохождении тока. Это конструкция, рассчитанная на определённый режим теплопередачи, электрическую изоляцию, температуру поверхности, условия эксплуатации и взаимодействие с нагреваемой средой. В самодельном варианте предсказуемость этих характеристик значительно ниже.
Поэтому самодельный ТЭН разумнее рассматривать не как простой отопительный прибор, который можно воспроизвести по общей схеме, а как потенциально опасный электротехнический узел, свойства которого зависят сразу от нескольких взаимосвязанных факторов.
Что представляет собой ТЭН
ТЭН — трубчатый электронагреватель, преобразующий электрическую энергию в тепло. В типичной промышленной конструкции нагрев происходит внутри металлической оболочки. Нагревательный элемент электрически изолирован от корпуса, а тепло передаётся через окружающий изоляционный материал и стенку трубки.
Такая конструкция решает несколько задач одновременно:
- отделяет токоведущую часть от внешней поверхности;
- обеспечивает передачу тепла;
- защищает нагреватель от непосредственного контакта с окружающей средой;
- позволяет контролировать температуру поверхности;
- создаёт механически устойчивую конструкцию;
- обеспечивает возможность герметичного монтажа в оборудование.
Каждая из этих функций имеет значение для безопасности. Простое получение тепла от электрического сопротивления ещё не делает устройство полноценным ТЭНом.
Почему самодельный нагревательный элемент сложно сделать предсказуемым
Главная проблема самодельной конструкции заключается не только в её мощности. Необходимо обеспечить устойчивую работу нагревательной части, изоляции, металлической оболочки, контактных соединений и системы отвода тепла.
Даже небольшое изменение условий эксплуатации может заметно повлиять на температуру.
Например, одна и та же нагревательная поверхность ведёт себя по-разному при контакте с водой, другим теплоносителем или воздухом. В жидкости тепло отводится интенсивнее. Если часть нагревателя оказывается без охлаждения, температура его поверхности может резко увеличиться.
Из-за этого устройство, которое некоторое время работало без видимых проблем, не обязательно обладает достаточным запасом безопасности.
Отвод тепла имеет решающее значение
Работа любого электрического нагревательного элемента связана с балансом между выделением и отводом тепла.
Если тепло удаляется быстрее, температура поверхности остаётся в допустимом диапазоне. Если теплоотвод ухудшается, температура начинает увеличиваться.
Причинами ухудшения теплообмена могут стать:
- снижение уровня жидкости;
- образование отложений на поверхности;
- появление воздушной полости;
- слабая циркуляция теплоносителя;
- локальное загрязнение;
- изменение режима работы оборудования.
Для самодельных конструкций такая ситуация особенно неприятна, поскольку фактическая температура отдельных участков обычно неизвестна.
Чем опасен локальный перегрев
Средняя температура нагревателя может казаться приемлемой, но отдельный небольшой участок способен нагреваться значительно сильнее остальных.
Локальный перегрев ускоряет старение изоляционных материалов, ухудшает состояние электрических соединений и создаёт дополнительные температурные напряжения в металлических деталях.
В некоторых случаях повреждение развивается постепенно. Снаружи устройство продолжает выглядеть исправным, хотя свойства внутренней изоляции уже ухудшились.
Электрическая изоляция — одна из самых сложных частей конструкции
Нагревательный проводник должен быть надёжно отделён от металлической оболочки и других доступных частей устройства.
Изоляционный материал работает в тяжёлых условиях. Он должен сохранять свойства при нагреве, выдерживать температурные циклы и не терять электрическую прочность со временем.
Для отопительного оборудования проблема становится ещё серьёзнее из-за возможного присутствия влаги.
Нарушение изоляции может привести к появлению электрического потенциала на металлических частях оборудования. При контакте нагревателя с водой риск распространяется и на связанные с ним металлические элементы системы.
Визуального осмотра недостаточно, чтобы достоверно оценить состояние внутренней электрической изоляции.
Герметичность особенно важна при нагреве жидкости
Если нагревательный элемент используется в ёмкости, трубопроводе или другом узле с жидкостью, появляются дополнительные требования к герметичности.
Соединение должно сохранять свойства не только в холодном состоянии. При работе металл нагревается и расширяется, затем остывает и возвращается к исходной температуре. Такие циклы повторяются множество раз.
Уязвимыми могут оказаться:
- места прохода электрических выводов;
- соединение корпуса нагревателя с ёмкостью;
- переходы между материалами;
- участки с уплотнениями;
- зоны механического напряжения.
Небольшая утечка рядом с электрическими контактами существенно опаснее обычной течи в водяной системе.
Почему нельзя оценивать ТЭН только по тому, насколько хорошо он греет
Способность быстро нагревать жидкость говорит только о тепловой мощности устройства в конкретный момент.
Она ничего не сообщает о долговременной безопасности.
Для оценки нагревательного элемента имеют значение совершенно другие признаки:
- устойчивость электрической изоляции;
- равномерность нагрева;
- защищённость контактов;
- механическая прочность;
- коррозионная стойкость;
- способность работать при изменении условий теплоотвода;
- наличие независимых способов прекращения нагрева при неисправности.
Устройство может отлично нагревать воду и одновременно иметь опасные конструктивные недостатки.
Что происходит при работе без достаточного количества теплоносителя
Одним из опасных режимов для погружного электрического нагревателя является ситуация, когда часть рабочей поверхности перестаёт нормально контактировать с жидкостью.
Жидкость отводит тепло гораздо интенсивнее воздуха. После оголения части нагревателя температура этого участка способна быстро измениться.
Последствия зависят от конструкции, но могут включать разрушение внутренних материалов, повреждение оболочки и ухудшение электрической изоляции.
Особенность такой неисправности в том, что после восстановления уровня жидкости устройство иногда продолжает работать. Это создаёт ложное впечатление, что перегрев прошёл без последствий.
Отложения на поверхности меняют режим работы
При нагреве воды на поверхности ТЭНа могут постепенно появляться минеральные отложения. Их количество зависит от состава воды и температуры.
Слой отложений ухудшает передачу тепла от металлической оболочки к жидкости. В результате для передачи того же количества тепла внутренняя часть нагревателя вынуждена работать при более высокой температуре.
Чем хуже теплопередача, тем сильнее температурная нагрузка на конструкцию.
У самодельного нагревателя определить реальный запас по температуре особенно трудно, поэтому образование отложений добавляет ещё один плохо прогнозируемый фактор.
Коррозия способна изменить состояние оболочки
Металлическая поверхность постоянно контактирующего с теплоносителем нагревателя подвергается химическому и электрохимическому воздействию.
Скорость коррозии зависит от нескольких условий:
- материала оболочки;
- состава жидкости;
- температуры;
- наличия других металлов в системе;
- состояния поверхности;
- продолжительности эксплуатации.
Постепенное уменьшение толщины оболочки может долго оставаться незаметным.
Особую проблему создают локальные повреждения. Небольшой участок глубокой коррозии иногда опаснее равномерного изменения поверхности, поскольку способен привести к нарушению герметичности в одной точке.
Контактные соединения тоже нагреваются
Внимание часто сосредоточено на рабочей части ТЭНа, хотя электрические контакты могут быть не менее критичным местом.
Соединение с повышенным переходным сопротивлением начинает выделять дополнительное тепло. Из-за нагрева состояние контакта способно ухудшаться ещё сильнее, что дополнительно повышает температуру.
Получается неблагоприятный процесс: ухудшение контакта вызывает нагрев, а нагрев ускоряет дальнейшее ухудшение контакта.
Признаками проблемы могут стать изменение цвета металлических деталей, следы нагрева изоляции, запах перегретых материалов или нестабильная работа оборудования. Эксплуатация устройства с такими признаками небезопасна.
Почему мощность нельзя рассматривать отдельно от поверхности нагревателя
Два нагревателя одинаковой электрической мощности могут работать при совершенно разных температурах поверхности.
Большое значение имеет площадь, через которую тепло передаётся окружающей среде. Чем выше тепловая нагрузка на небольшой участок поверхности, тем выше вероятность локального перегрева при ухудшении теплообмена.
Именно поэтому простое сравнение устройств по общей мощности мало что говорит о безопасности конструкции.
Необходимо учитывать сочетание мощности, геометрии нагревательной части, материала оболочки и условий отвода тепла.
Самодельный ТЭН и система отопления — не одно и то же
Даже исправный нагревательный элемент является лишь частью отопительной установки.
В системе приходится учитывать работу:
- циркуляции теплоносителя;
- температурного контроля;
- защитной автоматики;
- электрической проводки;
- коммутационных устройств;
- трубопроводов;
- ёмкости или теплообменника.
Неисправность одного компонента способна изменить режим работы остальных.
Например, прекращение циркуляции может привести к локальному повышению температуры около нагревателя даже при неизменной электрической мощности.
Поэтому оценка только самого ТЭНа не показывает безопасность всей отопительной системы.
Чем отличается промышленный нагреватель
Преимущество серийного элемента заключается не только в аккуратном изготовлении. Его конструкция создаётся под определённые условия эксплуатации и допускает проверку характеристик.
У промышленного изделия обычно определены назначение, электрические характеристики, рабочая среда и допустимый режим эксплуатации.
В самодельной конструкции многие характеристики приходится фактически предполагать.
Неизвестными могут оставаться:
- реальная температура внутренних элементов;
- качество электрической изоляции;
- устойчивость материалов к длительному нагреву;
- ресурс герметичных соединений;
- поведение при аварийных режимах;
- последствия многократных циклов нагрева и охлаждения.
Именно эта неопределённость является одним из главных недостатков самодельного решения.
Типичные ошибки при оценке самодельных ТЭНов
Некоторые представления о таких устройствах выглядят убедительно, но не дают достаточных оснований считать конструкцию безопасной.
«Если несколько часов работает, значит всё сделано правильно»
Кратковременная работа показывает только отсутствие немедленного отказа. Многие дефекты развиваются после большого количества циклов нагрева.
«Если корпус не слишком горячий, перегрева нет»
Температура внешней части не всегда показывает состояние внутренних участков. Внутри могут существовать зоны с гораздо более высокой температурой.
«Главное — подобрать нужную мощность»
Мощность является лишь одной характеристикой. Не менее важны электрическая изоляция, теплопередача, герметичность и защита при неисправностях.
«В воде нагреватель перегреться не может»
Нормальная теплоотдача возможна только при достаточном контакте поверхности с жидкостью. Отложения, воздушные полости и снижение уровня воды могут заметно изменить режим работы.
«Металлический корпус сам обеспечивает безопасность»
Сам по себе корпус не исключает электрической опасности. Защита зависит от состояния изоляции, электрической схемы оборудования и предусмотренных защитных устройств.
Какие признаки должны насторожить владельца отопительного оборудования
Самодельные и серийные электронагреватели не следует продолжать использовать при признаках явной неисправности.
Поводом для проверки оборудования специалистом могут стать:
- запах перегретой изоляции;
- изменение цвета контактов или проводников;
- нестабильный нагрев;
- следы утечки около электрической части;
- необычный шум;
- заметная деформация корпуса;
- регулярное срабатывание электрической защиты;
- признаки сильного локального перегрева.
Не стоит воспринимать многократное срабатывание защиты как неудобство, которое мешает работе отопления. Это может быть сигналом электрической или тепловой неисправности.
Когда особенно важна профессиональная оценка
Чем теснее электрический нагреватель связан с водой, металлическими трубопроводами и постоянно работающей системой отопления, тем выше цена ошибки.
Профессиональная оценка особенно важна, если устройство должно работать длительное время без постоянного наблюдения или использоваться как источник отопления жилого помещения.
Специалист может оценить не только сам нагреватель, но и совместимость его характеристик с остальной электрической и отопительной системой.
Такой подход позволяет обнаружить проблемы, которые невозможно увидеть по внешнему виду оборудования.
Есть ли практический смысл у самодельного ТЭНа
С технической точки зрения нагрев электрическим сопротивлением — хорошо известный принцип. Сложность заключается не в получении тепла, а в создании устройства, способного долго и предсказуемо работать рядом с человеком, электрической сетью и отопительным оборудованием.
Для отопления особенно важны повторяемость характеристик и устойчивость к ненормальным режимам. Нагреватель должен сохранять безопасность не только тогда, когда всё работает идеально, но и при ухудшении теплоотвода, изменении состояния контактов, появлении отложений и других эксплуатационных изменениях.
Самодельная конструкция часто не имеет подтверждённых характеристик, поэтому её фактический запас безопасности остаётся неизвестным.
Что учитывать при сравнении самодельного и готового решения
При оценке имеет смысл смотреть не только на стоимость изготовления или доступность деталей.
Значение имеют:
- предсказуемость электрических характеристик;
- качество изоляции;
- устойчивость оболочки к нагреву и коррозии;
- наличие понятных условий эксплуатации;
- возможность безопасного подключения к существующему оборудованию;
- защита от ненормального режима;
- ремонтопригодность;
- возможность проверить состояние устройства.
Экономия на самом нагревательном элементе может оказаться несущественной по сравнению со стоимостью отопительной системы и возможными последствиями её повреждения.
Главное о самодельных ТЭНах для отопления
Самодельный ТЭН нельзя оценивать только по факту нагрева или потребляемой мощности. Его надёжность определяется сочетанием электрической изоляции, отвода тепла, состояния контактов, герметичности, стойкости материалов и поведения при неисправностях.
Особенно высокие требования возникают при нагреве воды и других теплоносителей, поскольку рядом находятся электричество, высокая температура и проводящая среда.
Главный недостаток самодельной конструкции — не сам принцип электрического нагрева, а отсутствие гарантированно известных характеристик. Устройство может работать долго, но это не подтверждает достаточный запас электрической, тепловой и механической безопасности.
Для отопительного оборудования ценность имеет не только способность выделять тепло, но и предсказуемое поведение на протяжении всего срока эксплуатации. Именно по этому критерию серийные нагревательные элементы и профессионально спроектированные отопительные узлы значительно легче оценивать, обслуживать и безопасно использовать.
