Реконструкция здания редко начинается с выбора материалов, планировочных решений или расчета бюджета. Сначала нужно понять, в каком состоянии находится объект: насколько фактические размеры совпадают с чертежами, где есть отклонения, как расположены несущие конструкции, инженерные сети, проемы, перекрытия и фасадные элементы. Старые планы часто оказываются неполными, устаревшими или неточными, а иногда документации нет совсем.

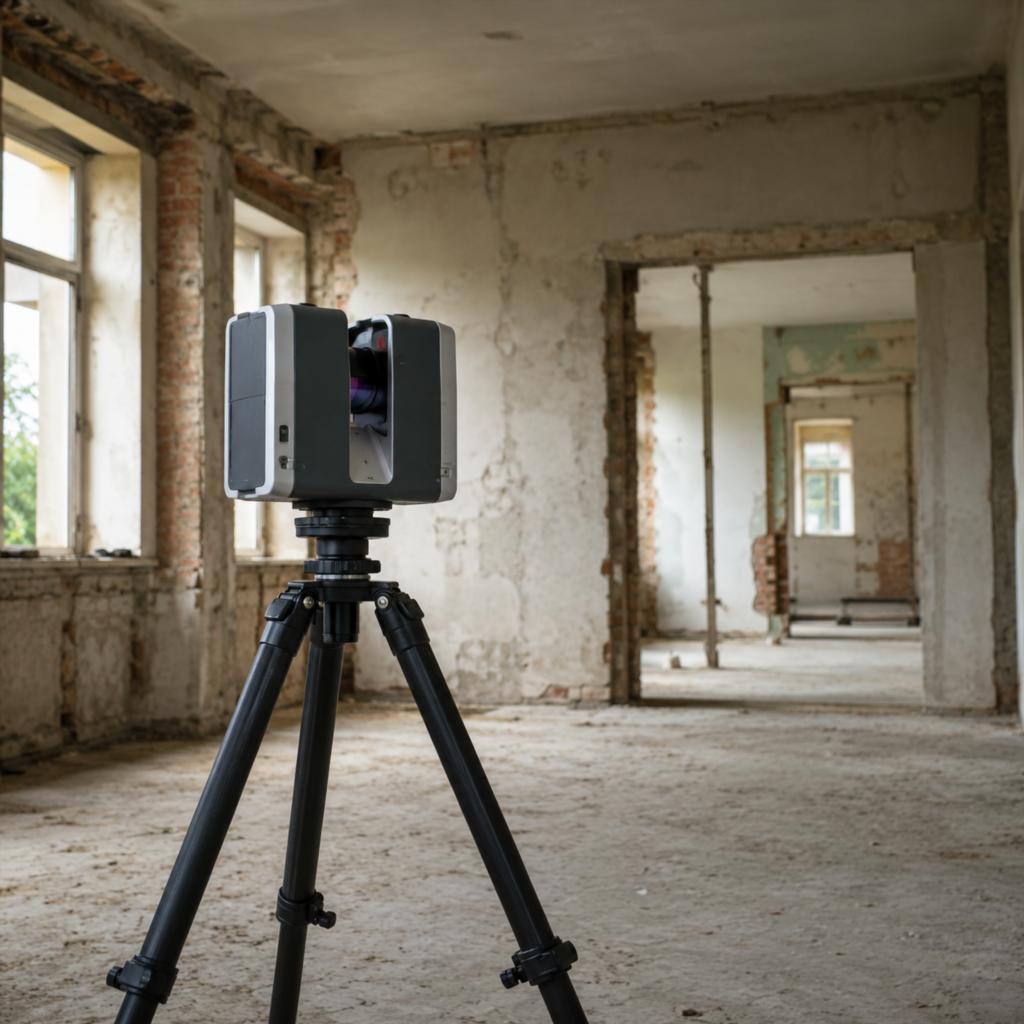

Лазерные 3d сканеры, модели которых можно посмотреть на https://technokauf.ru/catalog/lazernye-2d-i-3d-skanery/, помогают получить подробную цифровую копию здания перед началом проектных работ. Вместо разрозненных ручных замеров специалисты получают пространственную модель, в которой видны реальные размеры, перепады, смещения, неровности и сложные участки объекта. Такая подготовка снижает риск ошибок при реконструкции, упрощает согласования и дает проектировщикам надежную основу для дальнейших решений.
Почему реконструкция требует более точных данных, чем новое строительство
При новом строительстве специалисты работают с проектом, выбранной технологией, расчетной схемой и заранее заданными параметрами. Реконструкция сложнее: здание уже существует, за годы эксплуатации оно могло измениться, получить деформации, пережить перепланировки, ремонты, усиления, частичные демонтажи и замену инженерных систем.
Даже если сохранились архивные чертежи, они не всегда отражают реальное состояние объекта. На практике часто встречаются такие ситуации:
- несущие стены имеют отклонения по вертикали;
- проемы отличаются от размеров, указанных в документации;
- перекрытия имеют прогибы или перепады высот;
- инженерные сети проходят не там, где показано на схемах;
- фасады изменены после ремонтов и утепления;
- внутри здания появились перегородки, шахты, ниши, закладные элементы;
- часть конструкций скрыта отделкой или оборудованием.
Для проекта реконструкции важны не усредненные размеры, а фактическая геометрия. Ошибка в несколько сантиметров может привести к тому, что новая конструкция не встанет на место, оборудование не пройдет через проем, вентиляционный канал пересечется с балкой, а фасадные элементы не совпадут с существующими отметками.
Что такое цифровая съемка здания
Цифровая съемка — это сбор пространственных данных об объекте с последующей обработкой в специализированном программном обеспечении. Она позволяет зафиксировать здание в его реальном состоянии: с неровностями, смещениями, перепадами, деформациями, выступами, коммуникациями и сложными архитектурными элементами.
Главным результатом такой работы часто становится облако точек. Это массив координат, где каждая точка соответствует определенному месту на поверхности объекта. Из облака точек можно получить планы, разрезы, фасады, 3D-модели, BIM-модели, схемы отклонений и другие материалы, нужные для проектирования.
Цифровая съемка может охватывать:
- фасады здания;
- внутренние помещения;
- лестничные клетки;
- чердаки, подвалы, технические этажи;
- кровлю;
- несущие конструкции;
- промышленные цеха;
- инженерные зоны;
- прилегающую территорию.
В отличие от ручных обмеров, цифровой метод фиксирует объект целиком. Специалисту не нужно заранее угадывать, какие размеры могут понадобиться проектировщику позже. Значительная часть данных уже содержится в цифровой модели, и к ним можно вернуться без повторного выезда на объект.
Какие проблемы помогает выявить обследование перед реконструкцией
Несовпадение здания с архивными чертежами
В старом фонде проектная документация часто расходится с реальностью. Причины разные: строительные отклонения, самовольные перепланировки, изменения после капитального ремонта, утрата части документов. Иногда чертежи показывают исходный проект, но не отражают то, что было сделано во время эксплуатации.
Цифровая съемка помогает увидеть фактическое положение стен, колонн, перекрытий, проемов, лестниц и фасадных элементов. Проектировщик получает не условную схему, а измеряемую пространственную основу.
Деформации и отклонения конструкций
Перед реконструкцией важно понимать, есть ли у здания геометрические нарушения. Это могут быть крены стен, прогибы перекрытий, смещение колонн, неровности полов, отклонения фасадов, просадки отдельных участков.
Цифровая модель позволяет сравнить фактическую форму конструкций с расчетной или проектной плоскостью. Так проще определить зоны, где нужны дополнительные обследования, усиление или корректировка проектного решения.
Сложная геометрия помещений
В исторических зданиях, промышленных корпусах и объектах с многочисленными ремонтами редко встречается идеальная прямоугольная геометрия. Стены могут идти под разными углами, потолки иметь перепады, а помещения — сложную конфигурацию.
При ручных замерах такие особенности легко упростить. В проекте появляется аккуратная схема, которая выглядит удобно, но не совпадает с реальным объектом. Цифровая съемка сохраняет сложную форму без грубого округления.
Скрытые риски при монтаже оборудования
Реконструкция часто связана с установкой новых инженерных систем, вентиляции, технологического оборудования, лифтов, металлоконструкций, фасадных подсистем. Для монтажа важны расстояния до балок, колонн, стен, коммуникаций, потолков и проходов.
Если исходные данные неточны, ошибка проявится уже на строительной площадке. Это приводит к переделкам, задержкам, дополнительным закупкам и конфликтам между участниками проекта. Подробная цифровая съемка снижает вероятность таких ситуаций.
Почему ручных замеров недостаточно
Рулетка, дальномер и нивелир остаются полезными инструментами, но у них есть ограничения. Они хорошо подходят для локальных измерений, проверки отдельных размеров и простых помещений. Когда объект большой, сложный или деформированный, ручной подход становится медленным и рискованным.
Главная проблема ручных замеров — выборочность. Специалист измеряет только те параметры, которые считает важными в момент обследования. Позже может выясниться, что нужны дополнительные отметки, разрезы, расстояния, высоты или данные по соседним конструкциям. Тогда приходится возвращаться на объект.
Есть и человеческий фактор. При большом количестве помещений, отметок и схем неизбежно растет риск ошибки: неверно записанная цифра, пропущенный проем, спутанные оси, неточная привязка, условное изображение сложной формы. На небольшом объекте это можно исправить быстро, а на крупном здании последствия становятся заметными уже в проекте.
Цифровая съемка не отменяет инженерное обследование, но дает более надежную геометрическую базу. Она особенно полезна там, где важны точность, объем данных и возможность многократно возвращаться к результатам без повторного выезда.
Как проходит цифровое обследование здания
Подготовка к съемке
Перед началом работ определяют задачи обследования. Для реконструкции важно понимать, какие зоны нужно зафиксировать, какая точность требуется, какие материалы должны быть получены после обработки. Одному проекту достаточно облака точек и планов, другому нужна подробная BIM-модель, третьему — анализ отклонений фасада или перекрытий.
На подготовительном этапе изучают доступные чертежи, планы, схемы инженерных сетей, технические отчеты и требования проектировщиков. Затем составляют маршрут съемки, выбирают точки установки оборудования, определяют зоны с ограниченным доступом.
Сбор данных на объекте
Во время съемки оборудование фиксирует поверхности здания и формирует пространственные данные. Для полного охвата объекта выполняют несколько сканов из разных точек. Это нужно, чтобы избежать слепых зон за колоннами, перегородками, оборудованием, лестничными маршами и другими препятствиями.
На крупных объектах съемка может проходить поэтапно: отдельно фасады, внутренние помещения, кровля, подвалы, технические зоны и территория вокруг здания. При необходимости используют опорные точки, чтобы связать данные в единую координатную систему.
Обработка и объединение данных
После съемки отдельные фрагменты объединяют в общее облако точек. На этом этапе удаляют лишние шумы, уточняют привязки, проверяют плотность данных и качество совмещения. Затем из цифрового массива получают материалы для дальнейшей работы.
Формат результата зависит от задачи. Это могут быть:
- поэтажные планы;
- фасады;
- вертикальные и горизонтальные разрезы;
- 3D-модель;
- BIM-модель;
- схемы деформаций;
- ведомости отклонений;
- данные для расчета объемов;
- материалы для проектирования инженерных систем.
Где цифровая съемка особенно важна
Исторические здания
У исторических объектов часто сложная архитектура: лепнина, арки, колонны, карнизы, своды, нестандартные проемы, неровные стены. Ручное обследование таких элементов занимает много времени и не всегда дает нужную точность.
Цифровая съемка помогает зафиксировать форму здания до начала работ. Это важно для реставрации, проектирования усилений, изготовления элементов по существующей геометрии и контроля сохранности архитектурных деталей.
Промышленные здания
В цехах, котельных, складах и производственных корпусах много оборудования, трубопроводов, кабельных трасс, металлоконструкций и технологических зон. При реконструкции таких объектов нужно учитывать не только стены и перекрытия, но и насыщенную инженерную среду.
Цифровая модель помогает проверить, пройдет ли новое оборудование, не пересекутся ли трассы коммуникаций, хватит ли высоты для монтажа, где можно разместить дополнительные конструкции. Это особенно важно, когда производство нельзя надолго остановить.
Торговые и общественные пространства
Реконструкция торговых центров, офисов, вокзалов, учебных корпусов, медицинских учреждений и спортивных объектов требует точной координации. Такие здания часто работают во время подготовки проекта, а сроки ремонта бывают ограничены.
Цифровая съемка сокращает количество повторных обследований. Проектная команда может работать с моделью удаленно, уточнять размеры, проверять решения и согласовывать изменения без постоянного доступа к объекту.
Жилые здания
В жилом фонде цифровое обследование полезно при капитальном ремонте, перепланировке, усилении конструкций, реконструкции фасадов, замене инженерных систем, надстройке или приспособлении здания под новые функции.
Особенно ценны точные данные по подвалам, чердакам, лестничным клеткам, несущим стенам и инженерным шахтам. Эти зоны часто влияют на проект сильнее, чем кажется при обычном осмотре.
Как цифровая модель помогает проектировщикам
Проектировщик работает не только с размерами, но и с взаимным положением элементов. В реконструкции это критично: новое решение должно встроиться в существующую геометрию. Цифровая модель дает возможность видеть объект объемно, проверять спорные места, строить разрезы в нужных зонах и уточнять данные без дополнительных замеров.
На основе облака точек можно создавать точные подложки для чертежей. Это помогает избежать условных линий, которые красиво выглядят на плане, но не совпадают с реальностью. При работе с фасадами модель позволяет учитывать наклоны, неровности и фактическое положение оконных проемов. При проектировании инженерных систем — проверять свободные зоны для трассировки.
Для BIM-проектирования цифровая съемка особенно полезна. Модель существующего здания становится основой для новых решений, расчетов, спецификаций и координации разделов. Архитекторы, конструкторы и инженеры работают с общей пространственной базой, а не с разными версиями обмерных схем.
Польза для заказчика и подрядчика
Точное обследование нужно не только проектировщикам. Заказчик получает более прозрачную картину объекта и меньше сталкивается с неожиданными расходами во время строительства. Подрядчик лучше понимает условия работ, объемы демонтажа, сложность монтажа и реальные ограничения площадки.
Цифровая съемка помогает:
- точнее оценить объем работ;
- уменьшить количество переделок;
- проверить спорные размеры;
- подготовить более реалистичный график;
- зафиксировать состояние объекта до начала реконструкции;
- упростить взаимодействие между проектировщиками и строителями;
- снизить риск конфликтов из-за несовпадения чертежей с реальностью.
Отдельное преимущество — доказательная база. Если до начала работ зафиксировано фактическое состояние здания, проще разбирать спорные ситуации: где уже были дефекты, какие отклонения существовали заранее, какие изменения появились после демонтажа или монтажа.
Ошибки, которые возникают без точного обследования
Некачественные исходные данные почти всегда возвращаются на стройку в виде проблем. Проект может выглядеть технически грамотным, но при столкновении с фактической геометрией здания появляются задержки и дополнительные расходы.
Частые последствия недостаточного обследования:
- конструкции приходится подрезать или изготавливать заново;
- инженерные трассы конфликтуют с балками и проемами;
- фасадные элементы не совпадают по отметкам;
- оборудование не помещается в выделенной зоне;
- смета растет из-за неучтенных работ;
- сроки сдвигаются из-за повторных согласований;
- часть проектных решений приходится менять уже после начала реконструкции.
Такие ошибки особенно болезненны на объектах, где есть жесткий график, работающие арендаторы, действующее производство или ограничения по доступу. Чем позже обнаружена проблема, тем дороже ее исправление.
Когда цифровая съемка особенно оправдана
Не каждому небольшому ремонту нужна полноценная цифровая модель. Для простой отделки помещения иногда достаточно стандартных обмеров. Но есть ситуации, где цифровая съемка становится практически необходимой.
Она оправдана, когда здание имеет большую площадь, сложную геометрию, деформации, историческую ценность, плотные инженерные системы или неполную документацию. Также она нужна при реконструкции промышленных объектов, фасадов, кровель, технических этажей, подземных помещений и зданий с большим количеством участников проекта.
Чем выше цена ошибки, тем важнее точность исходных данных. В реконструкции эта цена складывается не только из стоимости материалов, но и из простоев, переделок, повторных согласований, нарушений графика и потери доверия между участниками работ.
На что обратить внимание при заказе обследования
Перед началом работ важно не просто заказать съемку, а правильно сформулировать задачу. Один и тот же объект можно обследовать с разной степенью детализации. Для предварительной оценки достаточно общего облака точек, для проектирования нужны точные планы и разрезы, для BIM — структурированная модель с нужным уровнем проработки.
Стоит заранее определить:
- какие части здания нужно снять;
- какая точность требуется;
- нужны ли фасады, разрезы и планы;
- в каком формате передавать данные;
- требуется ли BIM-модель;
- нужно ли сравнение с проектом;
- будет ли привязка к координатной системе;
- какие зоны труднодоступны;
- есть ли ограничения по времени работы на объекте.
Четкое техническое задание помогает получить результат, который действительно подойдет для проектирования. Без него можно получить большой объем данных, но не те материалы, которые нужны конкретной команде.
Цифровая съемка как основа грамотной реконструкции
Реконструкция всегда связана с неизвестными. Даже здание, которое выглядит понятным при осмотре, может скрывать геометрические отклонения, изменения после ремонтов, неточные планы и сложные инженерные пересечения. Чем раньше эти особенности выявлены, тем спокойнее проходит проектирование и строительство.
Цифровая съемка переводит обследование здания из набора приблизительных замеров в точную пространственную работу. Она помогает увидеть объект таким, какой он есть, а не таким, каким он должен был быть на старых чертежах. Для реконструкции это принципиально: новые решения должны опираться на фактическое состояние конструкций, помещений, фасадов и инженерных зон.
Точное обследование не заменяет профессиональные расчеты, экспертизу конструкций и инженерный анализ. Оно дает для них надежную основу. Когда проектная команда работает с достоверной геометрией, снижается количество ошибок, ускоряется принятие решений и уменьшается риск дорогих переделок. Именно поэтому цифровая съемка становится не дополнительной услугой, а важным этапом подготовки к реконструкции здания.
