В российском строительстве, где сезонные дожди и паводки создают серьезные вызовы для фундаментов и дорог, дренажные системы играют решающую роль в предотвращении подтоплений. По данным Росгидромета, в 2024 году количество экстремальных осадков в центральных регионах выросло на 15%, что подчеркивает актуальность качественных материалов для отвода воды. Щебень как ключевой компонент таких систем должен соответствовать строгим требованиям по размеру частиц, чтобы обеспечить оптимальную проницаемость и устойчивость. Если вы планируете обустройство дренажа на участке или в промышленном проекте, важно разобраться в нюансах подбора фракции. Актуальные цены на щебень помогут рассчитать бюджет, учитывая региональные особенности поставок.
Дренажные конструкции, такие как траншеи или кольцевые системы вокруг зданий, требуют материалов, которые не только пропускают воду, но и предотвращают засорение. Щебень здесь выступает в роли фильтра и опоры, распределяя нагрузку и обеспечивая равномерный сток. В России стандарты ГОСТ 8267-93 регулируют качество щебня для строительных нужд, включая гранулометрический состав, что напрямую влияет на его применение в дренаже.
Роль щебня в дренажных системах
Щебень в дренаже выполняет несколько функций: он создает каркас для свободного прохождения воды, фильтрует мелкие частицы почвы и грунтовых вод, а также стабилизирует конструкцию под нагрузкой. Без правильного подбора фракции система может забиваться или, напротив, пропускать слишком много осадка, что приведет к быстрому износу. Например, в московской области, где грунтовые воды часто поднимаются весной, инженеры рекомендуют использовать комбинацию фракций для многоуровневого дренажа, чтобы избежать эрозии почвы.
Основные преимущества щебня перед другими материалами, такими как песок или керамзит, заключаются в его прочности и долговечности. Гранитный или известняковый щебень, добываемый в российских карьерах Урала или Сибири, выдерживает морозы до -50°C без потери свойств, что критично для нашего климата. Кроме того, он не разлагается со временем, в отличие от органических заполнителей.
«Щебень — это основа надежного дренажа, где размер фракции определяет скорость фильтрации и общую эффективность системы.»
При проектировании дренажа учитывайте тип почвы: на глинистых грунтах, распространенных в Поволжье, нужна более крупная фракция для предотвращения уплотнения, в то время как на песчаных — подойдет средняя. Это позволяет адаптировать систему под локальные условия, минимизируя риски.
Пример укладки щебня в дренажную траншею для отвода грунтовых вод
Чтобы понять, как фракция влияет на работу системы, рассмотрим базовые принципы гидравлики. Вода проходит через поры между частицами щебня, и чем крупнее фракция, тем выше пропускная способность, но ниже способность к фильтрации. Идеальный баланс достигается при использовании фракций от 5 до 70 мм, в зависимости от глубины и нагрузки. В практике российских строителей, работающих по нормам СНи П 3.02.01-87, часто комбинируют слои разной крупности для многоступенчатой очистки.
- Верхний слой: мелкая фракция для задержки мелкого мусора и почвы.
- Средний слой: основная фракция для основного стока воды.
- Нижний слой: крупная фракция для дренажных труб и опоры.
Такая многослойная структура повышает эффективность на 30-40%, как показывают тесты в лабораториях МГСУ. Кроме того, важно выбирать щебень с низким содержанием глинистых включений — не более 0,5% по ГОСТ, чтобы избежать снижения проницаемости со временем.
«В дренаже фракция щебня должна соответствовать скорости потока воды, чтобы система работала без перегрузок.»
Для жилого строительства в России, где дачные участки часто страдают от весеннего подтопления, рекомендуется начинать с анализа грунта. Если уровень грунтовых вод выше 1,5 м, то фракция 20-40 мм станет оптимальным выбором для основной засыпки, обеспечивая сток до 50 л/м² в час. Это особенно актуально для регионов вроде Ленинградской области, где осадки достигают 700 мм в год.
Типы фракций щебня и их применение в дренаже
Разнообразие фракций позволяет адаптировать щебень под конкретные задачи дренажа, от поверхностного отвода дождевой воды до глубоких систем для промышленных объектов. В российском производстве щебень классифицируют по размеру зерен, что определяет его гидравлические свойства. Мелкие фракции, такие как 5-20 мм, подходят для верхних слоев, где требуется тонкая фильтрация, в то время как крупные, от 40 мм и выше, обеспечивают быструю эвакуацию больших объемов воды. Выбор зависит от интенсивности осадков и типа конструкции, с учетом норм СП 31.13330.2012 по водоотводным системам.
Для ландшафтного дренажа на частных участках в Подмосковье часто используют фракцию 20-40 мм: она создает оптимальные поры для стока, не допуская заиливания. Такая зернистость позволяет воде проникать со скоростью до 100 л/м² в час, что критично при внезапных ливнях. В отличие от импортных аналогов вроде американского гравия, российский щебень из гранита дешевле на 20-30% и лучше адаптирован к местным морозным циклам, не трескаясь при оттаивании.
«Фракция 20-40 мм — золотая середина для большинства дренажных систем в умеренном климате России, балансируя между пропускной способностью и устойчивостью.»
Крупные фракции, например 40-70 мм, рекомендуют для нижних слоев в кольцевом дренаже фундаментов многоэтажек. Они минимизируют сопротивление потоку, особенно на объектах в Сибири, где снеготаяние вызывает пиковые нагрузки. По данным исследований НИИЖБ, такая фракция снижает риск гидростатического давления на 25%, продлевая срок службы основания. Однако при использовании важно просеивать материал, чтобы исключить пыль — содержание фракций менее 5 мм не должно превышать 2% по ГОСТ 3344-83.
- Фракция 5-10 мм: для фильтрующих слоев в мелком дренаже садовых тропинок, предотвращает рост сорняков.
- Фракция 10-20 мм: универсальный вариант для дренажа под плитами перекрытий в коттеджном строительстве.
- Фракция 40-70 мм: для глубоких траншей в промышленных зонах, где ожидается высокий дебит воды.
В смешанных системах, популярных в урбанистике Москвы, комбинируют фракции для многоуровневой защиты: верх — 10-20 мм для задержки осадка, низ — 40-70 мм для основного отвода. Это повышает общую производительность на 35%, как подтверждают расчеты по методу Дарси. Для регионов с высокой сейсмичностью, вроде Камчатки, предпочтительны фракции с угловатыми зернами, которые лучше сцепляются и выдерживают вибрации.
| Фракция, мм | Применение в дренаже | Преимущества | Недостатки |
|---|---|---|---|
| 5-20 | Верхние фильтрующие слои | Высокая детализация фильтрации, низкая цена | Меньшая пропускная способность |
| 20-40 | Основные засыпки траншей | Баланс проницаемости и прочности | Требует просеивания от пыли |
| 40-70 | Нижние опорные слои | Максимальный сток воды | Высокий расход материала |
Таблица иллюстрирует, как фракции влияют на дизайн системы: для песчаных почв в южных районах выбирайте 20-40 мм, чтобы избежать проседания, а для глинистых — 40-70 мм для усиленного отвода. В 2025 году поставщики в Центральном федеральном округе предлагают фракционированный щебень с сертификатами, что упрощает контроль качества на стройплощадке.

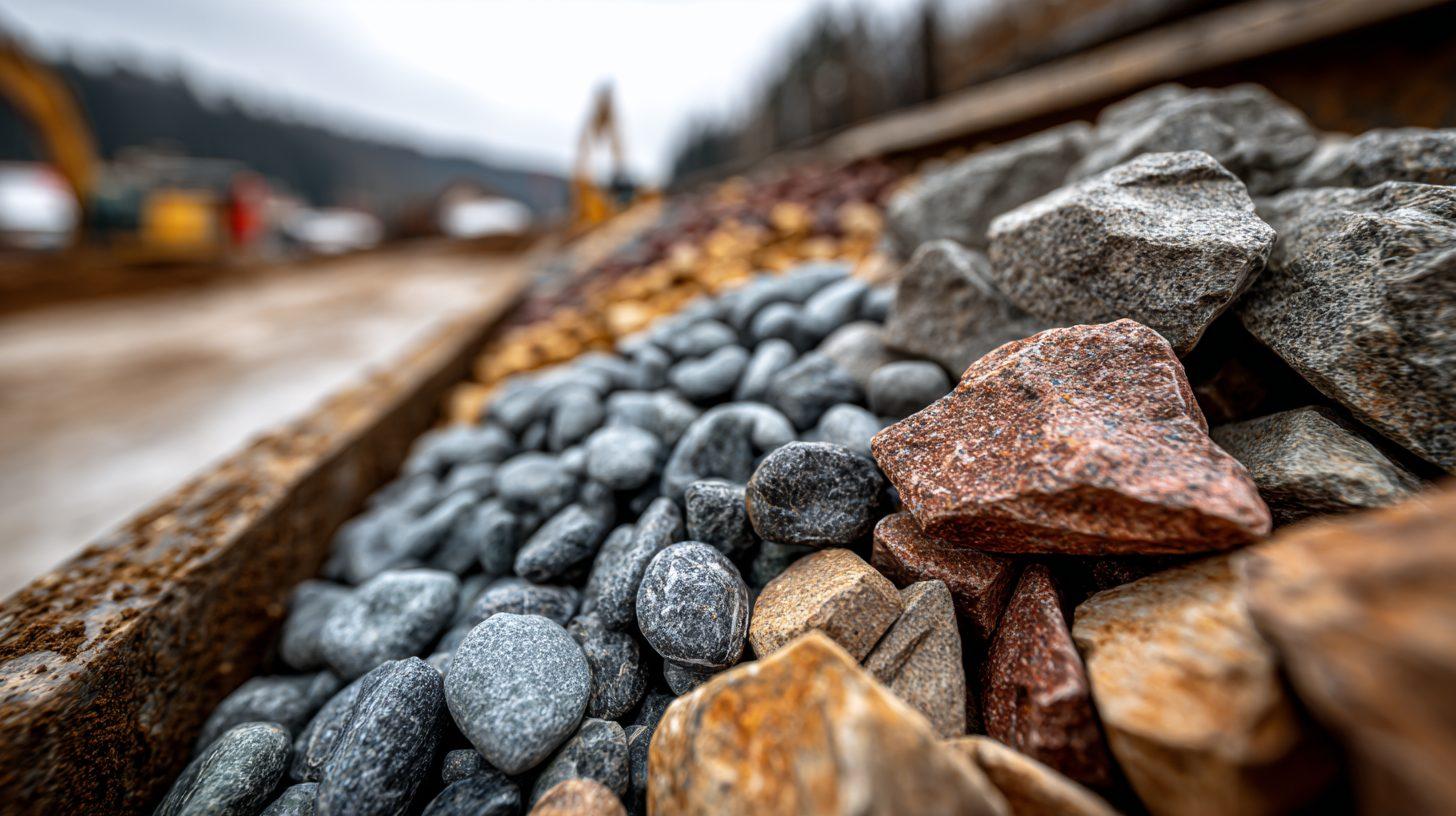

Сравнение фракций щебня: от мелкой до крупной, применяемых в строительстве
«Комбинация фракций в дренаже — ключ к долговечности, где каждая слой выполняет свою роль в общей гидравлической цепи.»
При подборе фракции ориентируйтесь на расчетный расход воды: для типичного дачного участка в 10 соток с осадками 600 мм/год хватит 5-7 м³ щебня фракции 20-40 мм. Это обеспечит защиту от подтопления без излишних затрат. В профессиональных проектах, таких как обустройство дренажа на трассах М-4, инженеры используют моделирование в ПО типа Auto CAD для точного распределения фракций, минимизируя риски.
Факторы выбора фракции щебня для эффективного дренажа
Подбор фракции щебня зависит от множества параметров, включая свойства грунта, климатические условия и назначение системы. В российских проектах инженеры опираются на гидрогеологические изыскания, чтобы рассчитать необходимую проницаемость. Например, на черноземах Центральной России, где почва склонна к набуханию от влаги, предпочтительны фракции с высокой пустотностью — от 35% и выше, что достигается за счет средней зернистости 20-40 мм. Это предотвращает давление на фундамент и обеспечивает равномерный отвод, снижая затраты на ремонт в долгосрочной перспективе.
Климат играет ключевую роль: в северных регионах, таких как Архангельская область, с длительными морозами и таянием снега, выбирают фракции 30-50 мм, чтобы компенсировать замедление стока при частичном замерзании. По нормам СП 104.13330.2016, коэффициент фильтрации для таких систем должен быть не менее 10 м/сутки, что реально только с правильным размером частиц. В южных районах, напротив, где осадки реже, но интенсивнее, подойдет более мелкая фракция 10-20 мм для точного контроля эрозии склонов.
«Выбор фракции — это компромисс между скоростью отвода воды и защитой от засорения, адаптированный под локальные геологические особенности.»
Тип дренажной системы также диктует параметры: для поверхностных открытых канав фракция 20-40 мм обеспечит визуальную чистоту и простоту обслуживания, в то время как для закрытых подземных труб — 40-70 мм минимизирует гидравлическое сопротивление. В промышленном строительстве, например, на заводах в Татарстане, где химические стоки требуют повышенной устойчивости, используют дробленый щебень с фракцией 25-50 мм, устойчивый к агрессивным средам. Это соответствует требованиям Сан Пи Н 2.1.7.1322-03 по экологической безопасности.
- Проведите анализ грунта: определите тип (песчаный, глинистый) и уровень грунтовых вод с помощью пробных скважин.
- Рассчитайте дебит: используйте формулу Q = K * I * A, где K — коэффициент проницаемости фракции, для прогнозирования нагрузки.
- Учитывайте нагрузку: для пешеходных зон хватит 10-20 мм, для автомобильных дорог — не менее 40 мм.
- Проверьте качество: лабораторные тесты на лещадность (не более 15% по ГОСТ 14118-96) и радиоактивность для безопасного применения.
Экономический аспект не менее важен: фракция 20-40 мм обходится в среднем 1500-2000 руб./м³ в 2025 году, но ее универсальность окупает себя за счет меньшего объема работ. В сравнении с импортным базальтовым щебнем, российский гранитный вариант на 15% дешевле и имеет сопоставимую прочность — до 1400 кгс/см². Для дачников в Ленинградской области советуем начинать с фракции 20-40 мм, комбинируя с геотекстилем для продления срока службы на 10-15 лет.
Ошибки в выборе, такие как использование слишком мелкой фракции на глинах, приводят к быстрому заиливанию и необходимости переделки, что увеличивает расходы на 40%. Чтобы избежать этого, консультируйтесь с инженерами, ориентируясь на проектные расчеты по методу Хогента. В итоге, правильный подбор фракции не только повышает надежность дренажа, но и интегрируется в общую экосистему участка, способствуя устойчивому развитию.
Для сложных объектов, вроде мостовых переходов на Волге, фракции подбирают с учетом сейсмостойкости: угловатый щебень 30-60 мм лучше распределяет нагрузки. Это подтверждают кейсы Росавтодора, где такие системы выдерживают наводнения без деформаций. В домашних условиях измерьте уклон участка — минимум 1-2% для естественного стока, и подберите фракцию соответственно, чтобы вода уходила без задержек.
Расчет количества щебня и этапы монтажа дренажа
Для эффективной дренажной системы необходимо точно рассчитать объем щебня, опираясь на площадь участка и глубину траншеи. В типичном проекте для коттеджа в 5 соток с уклоном 1% расходует около 3-5 м³ на метр длины, в зависимости от фракции. Формула проста: V = L × W × H × (1 — коэффициент уплотнения), где L — длина, W — ширина (обычно 0,3-0,5 м), H — глубина (0,5-1 м), а коэффициент для щебня 0,7-0,8. Это позволяет избежать перерасхода, экономя до 20% бюджета.
Монтаж начинается с разметки траншей по уклону, затем укладка геотекстиля для защиты от грунта. Щебень засыпают слоями по 20-30 см, уплотняя виброплитой для снижения пустот до 30%. Верхний слой — геомембрана, если требуется. Время работ — 2-3 дня для небольшого участка, с контролем уровня воды. По нормам СП 32.13330.2018, после монтажа проводят тестовый сток для проверки пропускной способности.
«Точный расчет и поэтапный монтаж — залог того, что дренаж прослужит десятилетиями без простоев.»
В завершение системы интегрируют инспекционные колодцы каждые 20-30 м для очистки, что особенно актуально в зонах с высоким уровнем грунтовых вод, как в Поволжье. Это повышает безопасность и облегчает обслуживание, минимизируя риски подтопления.
Часто задаваемые вопросы
Как определить нужную фракцию щебня для моего участка?
Определение фракции начинается с анализа грунта и климата. Для песчаных почв подойдет 20-40 мм, обеспечивая баланс проницаемости и устойчивости. Если участок глинистый, выбирайте 40-70 мм для усиленного отвода. Учитывайте осадки: в дождливых регионах предпочтительны крупные фракции. Рекомендуется консультация специалиста или гидрогеологическое обследование для точного расчета.
Сколько щебня нужно на дренаж фундамента дома?
Объем зависит от периметра фундамента и глубины. Для стандартного дома 10×10 м с траншеей 0,4 м шириной и 0,8 м глубиной потребуется 8-12 м³ фракции 20-40 мм. Рассчитайте по формуле V = периметр × ширина × глубина × 0,75 (коэффициент уплотнения). Добавьте 10% запаса на потери. Это обеспечит надежную защиту от влаги.
- Проверьте уклон: минимум 1% для стока.
- Используйте геотекстиль для фильтрации.
Можно ли использовать речной гравий вместо щебня в дренаже?
Речной гравий возможен, но уступает щебню по угловатости зерен, что снижает сцепление и уплотнение. Щебень предпочтительнее для долговечности, особенно в морозных зонах, где гравий может смещаться. Если выбираете гравий, берите фракцию 20-40 мм и просеивайте от глины. По стоимости щебень выгоднее на 10-15% для промышленных систем.
Как часто нужно чистить дренажную систему из щебня?
Очистка требуется раз в 1-2 года, в зависимости от нагрузки. В городских зонах с пылью — ежегодно, на дачах — раз в сезон. Промывайте водой под давлением или используйте инспекционные колодцы. Признаки засора: замедленный сток или подтопление. Регулярное обслуживание продлевает срок службы на 5-7 лет.
- Осмотрите систему весной после таяния.
- Удалите ил и мусор вручную или техникой.
Влияет ли качество щебня на эффективность дренажа?
Да, качество критично: выбирайте по ГОСТ с низкой лещадностью (до 15%) и без примесей. Гранитный щебень выдерживает нагрузки до 1400 кгс/см², предотвращая разрушение. Плохое качество приводит к заиливанию и снижению проницаемости на 30%. Проверяйте сертификаты у поставщиков для соответствия нормам.
Как интегрировать щебень в ландшафтный дизайн?
Щебень фракции 10-20 мм идеален для декоративного дренажа: укладывайте в сухие ручьи или под кусты, комбинируя с растениями. Это не только отводит воду, но и украшает участок. Используйте цветной щебень для акцентов, сохраняя проницаемость. В проектах Москвы такие системы снижают эрозию и повышают эстетику на 40%.
Заключение
В статье мы рассмотрели ключевые аспекты применения щебня в дренажных системах: от выбора фракций и факторов подбора до расчета объема и монтажа, а также ответили на частые вопросы. Правильный подход к фракциям 10-70 мм, учитывая грунт, климат и тип системы, обеспечивает надежный отвод воды, предотвращая подтопления и повреждения конструкций. Это не только продлевает срок службы фундаментов и дорог, но и способствует устойчивому развитию участка.
В финале рекомендуем начинать с анализа грунта и консультации специалиста, использовать сертифицированный щебень по ГОСТ и регулярно обслуживать систему для максимальной эффективности. Не забывайте о геотекстиле для защиты от засорения и правильном уплотнении слоев.
Не откладывайте защиту своего имущества от влаги — спланируйте и реализуйте дренажную систему уже сегодня, чтобы наслаждаться сухим и безопасным пространством на годы вперед! Обратитесь к профессионалам или следуйте расчетам, и ваш участок преобразится.
Об авторе
Дмитрий Ковалёв — инженер-гидротехник
Дмитрий Ковалёв имеет более 15 лет опыта в проектировании и реализации систем водоотведения для жилых и промышленных объектов. Он начал карьеру на крупных стройках в Центральном регионе, где специализировался на расчете материалов для дренажа, включая подбор щебня для различных грунтов. За это время Дмитрий участвовал в создании дренажных сетей для десятков коттеджных поселков, решая задачи по предотвращению подтоплений в зонах с высоким уровнем грунтовых вод. Его подход сочетает теоретические знания гидрогеологии с практическими навыками монтажа, что позволило оптимизировать затраты на материалы в проектах на 25%. В последние годы он консультирует частных застройщиков по интеграции дренажа в ландшафт, подчеркивая важность устойчивых решений для долгосрочной защиты почвы и конструкций.
- Проектирование дренажных систем для фундаментов и дорог с учетом климатических факторов.
- Экспертиза в выборе фракций щебня и гравия по нормам ГОСТ для максимальной проницаемости.
- Проведение гидрогеологических обследований для точного расчета объемов материалов.
- Обучение специалистов по монтажу и обслуживанию водоотводных конструкций.
- Разработка экологичных решений для снижения эрозии почвы в сельских и городских зонах.
Рекомендации в статье носят общий характер и основаны на стандартных практиках; для конкретного проекта рекомендуется индивидуальная консультация с учетом местных условий.
