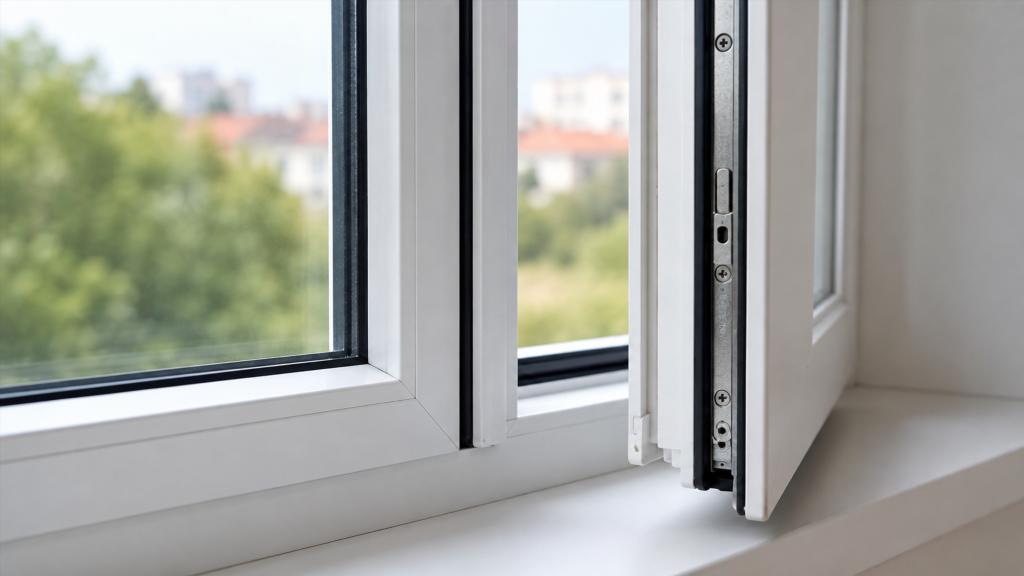

От герметичности оконной конструкции зависит, насколько хорошо она ограничивает проникновение холодного воздуха, влаги, пыли и уличного шума. На этот показатель влияет не один элемент, а сочетание профиля, фурнитуры, стеклопакета и уплотняющих контуров.
Значительная часть этой работы приходится на уплотняющие элементы по периметру створки и рамы, поэтому при производстве уплотнителей для окон учитывают требования к их эластичности, устойчивости к деформации и сохранению формы при многократном сжатии. Не менее важно, чтобы эти свойства сохранялись при перепадах температуры, воздействии влаги и длительной эксплуатации.
В оконной конструкции может использоваться несколько линий уплотнения, расположенных в разных зонах примыкания створки к раме. Каждая из них ограничивает движение воздуха и влаги на своем участке, а вместе они формируют последовательную систему герметизации. Такая схема особенно важна там, где наружная и внутренняя стороны окна постоянно находятся в разных температурных и влажностных условиях. Чтобы понять, зачем нужны несколько контуров и чем отличаются их функции, стоит рассмотреть, как устроена зона примыкания створки и какую роль в ней выполняют уплотнители.
Что называют контуром уплотнения
Контур уплотнения — это замкнутая линия из эластичного материала, проходящая по периметру створки или другого элемента оконной конструкции. Когда окно закрывается, уплотнитель прижимается к ответной поверхности и перекрывает технологический зазор.
Сам зазор необходим: створка должна свободно открываться и закрываться, а детали окна не могут быть соединены между собой абсолютно неподвижно. Герметичность обеспечивается именно за счет эластичного элемента, способного деформироваться под давлением и затем возвращаться к исходной форме.
Уплотнительный контур выполняет сразу несколько функций:
- ограничивает движение воздуха через места примыкания;
- препятствует проникновению пыли;
- снижает вероятность попадания дождевой воды внутрь конструкции;
- отделяет наружную зону окна от внутренней;
- участвует в снижении передачи уличного шума через неплотности;
- компенсирует небольшие изменения размеров деталей при нагреве и охлаждении.
Эффективность такого элемента определяется не только материалом. Имеют значение его сечение, положение в профиле, глубина посадки, степень сжатия при закрытой створке и равномерность прижима по всему периметру.
Почему одного уплотнения может быть недостаточно
Теоретически плотная эластичная прокладка способна перекрыть зазор между рамой и створкой. На практике окно работает в значительно более сложных условиях. С наружной стороны на него воздействуют ветер, осадки, солнечный нагрев и отрицательная температура, а со стороны помещения — более теплый воздух, содержащий водяной пар.
Один контур в таких условиях принимает на себя практически всю нагрузку. Любое локальное нарушение прилегания становится потенциальным путем для движения воздуха или влаги.
Несколько линий герметизации создают последовательные барьеры. Если небольшое количество воздуха или влаги преодолевает наружную линию, оно попадает не сразу в помещение, а в промежуточную область конструкции. Здесь условия уже отличаются от наружных, а следующий уплотняющий элемент ограничивает дальнейшее движение.
Такое устройство особенно важно для окон, где наружная и внутренняя стороны существенно различаются по температуре и давлению воздуха.
Как распределяются функции между контурами
В зависимости от профильной системы расположение уплотнителей может различаться. Распространены конструкции с наружным и внутренним уплотнением, а также системы, где между ними предусмотрен дополнительный средний контур.
Наружная линия
Уплотнение, расположенное ближе к улице, находится в наиболее жестких условиях эксплуатации. На него воздействуют осадки, ветер, пыль, солнечный свет и сезонные изменения температуры.
Его задача состоит не в создании абсолютно изолированной камеры, а в ограничении прямого проникновения внешней среды в пространство между рамой и створкой.
В отдельных участках оконной конструкции может предусматриваться контролируемый отвод воды наружу. По этой причине герметизация должна рассматриваться вместе с конфигурацией профиля, дренажными каналами и другими элементами окна.
Внутренняя линия
Уплотнение со стороны помещения отделяет внутренний воздух от зоны примыкания створки. Оно должно сохранять плотный контакт с поверхностью при закрытом окне и ограничивать неконтролируемый воздухообмен.
Для внутренней линии особенно важна непрерывность. Даже небольшой участок с недостаточным прижимом может стать причиной локального движения воздуха. Такое нарушение иногда воспринимается как сквозняк, хотя само окно визуально остается полностью закрытым.
Средний контур
В ряде систем между наружной и внутренней линиями располагается еще один уплотняющий элемент. Он формирует дополнительное разделение пространства в зоне примыкания.
Средний контур может уменьшать непосредственное воздействие наружного воздуха на внутреннюю часть оконного узла. Кроме того, он дополнительно разделяет зоны с разными температурными условиями.
При этом количество уплотнений само по себе не является достаточным показателем качества окна. Важнее то, насколько конструкция всех элементов согласована между собой.
Что происходит между рамой и створкой
Когда окно закрыто, между его деталями остается сложная система небольших полостей и каналов. Воздух в них не обязательно полностью неподвижен. Под действием ветрового давления он может стремиться пройти через имеющиеся неплотности.
Несколько уплотняющих линий усложняют этот путь. Воздушному потоку приходится последовательно проходить через отдельные зоны, каждая из которых создает дополнительное сопротивление.
С водой ситуация несколько иная. При сильном дожде в сочетании с ветром небольшое количество влаги может попасть за внешний участок примыкания. Конструкция окна должна позволить этой воде не двигаться дальше в сторону помещения, а выводиться через предусмотренные для этого каналы.
По этой причине уплотнение нельзя рассматривать как отдельную резиновую деталь, которая самостоятельно определяет герметичность всего окна. Оно работает совместно с геометрией профиля, фурнитурой, дренажной системой и точностью сборки.
Почему форма уплотнителя имеет значение
Снаружи разные уплотнители могут казаться практически одинаковыми, однако их поперечное сечение заметно отличается. Выступы, полости и гибкие участки имеют функциональное назначение.
При закрытии створки профиль уплотнения должен деформироваться в определенных пределах. Если сжатие слишком слабое, плотного контакта не получится. Чрезмерное сжатие также нежелательно: возрастает нагрузка на материал и может измениться работа створки.
На характеристики уплотнения влияют:
- геометрия сечения;
- толщина рабочих участков;
- эластичность материала;
- диапазон допустимой деформации;
- способность восстанавливать форму;
- устойчивость к температурным изменениям;
- состояние поверхности в зоне контакта.
Форма уплотнителя связана с конкретной геометрией профильной системы. По этой причине внешне похожие изделия не всегда взаимозаменяемы.
Роль прижима створки
Даже исправный уплотнитель не сможет выполнять свою функцию, если створка прижимается к раме неравномерно.
За положение створки и характер ее прижима отвечает фурнитура. При закрытии окна запорные элементы перемещают створку в рабочее положение, после чего уплотнитель оказывается сжат между сопрягаемыми поверхностями.
По всему периметру степень этого сжатия должна оставаться относительно равномерной. Нарушение геометрии створки, износ отдельных деталей или неправильная регулировка способны привести к тому, что в одном участке контакт сохранится, а в другом возникнет неплотность.
Именно поэтому при появлении сквозняка нельзя автоматически считать причиной только уплотнитель. Проблема может быть связана с несколькими элементами оконного узла.
Как контуры влияют на защиту от холода
Уплотнители сами по себе не являются основным теплоизоляционным слоем окна. Основное сопротивление теплопередаче обеспечивают стеклопакет, профиль и особенности всей конструкции. Однако неплотности способны существенно изменить результат.
Даже хорошо теплоизолированное окно будет восприниматься как холодное, если через зазоры проходит наружный воздух. В этом случае речь идет уже не только о теплопередаче через материалы, но и о неконтролируемом воздухообмене.
Контуры герметизации ограничивают такое движение воздуха. Несколько последовательных линий позволяют отделить наружную область от внутренней и снизить влияние локальных неплотностей одного участка.
При этом герметичное окно не отменяет необходимость организованного воздухообмена в помещении. Вентиляция и случайное проникновение воздуха через щели — разные процессы.
Связь уплотнений с шумоизоляцией
Звукоизоляционные свойства окна зависят прежде всего от стеклопакета, его конструкции, размеров стекол и качества монтажа. Однако даже небольшая щель может заметно ухудшить защиту от уличного шума.
Звуковые колебания распространяются не только через твердые элементы, но и через воздушные каналы. Неплотное примыкание створки фактически создает такой канал.
Замкнутые контуры уменьшают количество прямых путей для прохождения воздуха между улицей и помещением. Если уплотнение повреждено или прижим недостаточен, изменение акустического комфорта иногда становится заметно раньше, чем появляется выраженный сквозняк.
Почему уплотнения постепенно меняют свойства
Во время эксплуатации уплотнитель регулярно подвергается сжатию. Окно открывается, материал разгружается, затем створка закрывается и он снова деформируется. Этот цикл повторяется много раз.
Одновременно на наружные участки воздействуют температура, влага, загрязнения и солнечное излучение. С течением времени свойства материала могут изменяться. Он становится жестче, хуже восстанавливает первоначальную форму или получает механические повреждения.
На состояние уплотняющих контуров особенно влияют:
- длительная эксплуатация в сжатом состоянии;
- сильные сезонные перепады температуры;
- загрязнение поверхности и пазов;
- механическое повреждение при открывании или обслуживании окна;
- деформация или смещение отдельных участков;
- нарушение геометрии створки.
Признаком проблемы может быть не только заметный разрыв. Иногда уплотнитель внешне выглядит целым, но уже недостаточно плотно прилегает к ответной поверхности.
Больше контуров не всегда означает лучшую герметичность
Количество линий уплотнения удобно использовать при описании устройства окна, однако сравнивать конструкции только по этому признаку неправильно.
Три плохо согласованных контура не обязательно будут работать эффективнее двух правильно рассчитанных. На итоговую герметичность влияет вся система: профиль, размеры створки, качество фурнитуры, расположение точек прижима, состояние уплотняющего материала и точность сборки.
Не менее важен монтаж оконного блока. Если соединение рамы со стеной выполнено с нарушениями, увеличение числа уплотнений между рамой и створкой не устранит дефекты монтажного шва.
При оценке окна имеет смысл рассматривать совокупность факторов:
- конструкцию профильной системы;
- расположение линий герметизации;
- качество прилегания створки;
- состояние фурнитуры;
- целостность уплотнителей;
- правильность отвода влаги;
- качество установки оконного блока.
Такой подход позволяет отделить свойства конкретной детали от характеристик окна в целом.
Где чаще возникают нарушения герметичности
Уплотняющий контур представляет собой замкнутую линию, но условия его работы по периметру неодинаковы. Угловые участки, зоны возле петель и места расположения запорной фурнитуры испытывают разные механические нагрузки.
Проблема может возникнуть и там, где уплотнитель сместился в посадочном пазу. Если материал растянут, перекручен или частично вышел из предусмотренного положения, равномерность контакта нарушается.
При диагностике имеет значение не только состояние самого эластичного элемента. Проверяют геометрию створки, работу запорных механизмов и характер прилегания по всему периметру.
Локальный сквозняк возле одного угла не означает, что весь уплотнитель утратил свойства. Аналогично замена эластичного элемента не решит проблему, если причина заключается в положении створки.
Как несколько контуров работают как единая система
Главное преимущество многоконтурной схемы состоит не просто в увеличении количества препятствий между улицей и помещением. Она позволяет разделить зону примыкания на участки с разными условиями.
Наружная линия принимает непосредственное воздействие внешней среды. Промежуточное пространство снижает прямую связь улицы с внутренней частью конструкции. Дополнительный контур усиливает разделение этих зон, а внутреннее уплотнение ограничивает движение воздуха уже со стороны помещения.
Работа такой схемы зависит от точного взаимного положения всех деталей. Контур должен проходить без разрывов, правильно деформироваться при закрытии и сохранять контакт на прямых и угловых участках.
Именно сочетание геометрии профиля, эластичных элементов и механизма прижима превращает несколько отдельных уплотнителей в систему герметизации.
Что важно учитывать при эксплуатации
Состояние уплотняющих контуров имеет смысл оценивать вместе с общим состоянием окна. Поводом для проверки могут стать локальные сквозняки, заметное проникновение уличной пыли, изменение уровня шума или следы влаги в необычных местах.
Поврежденный уплотнитель действительно способен стать причиной таких явлений, но они могут быть связаны и с регулировкой створки, фурнитурой, дренажом либо монтажным узлом.
Само наличие нескольких контуров не освобождает оконную конструкцию от естественного износа. Их назначение заключается в последовательном разделении наружной и внутренней зон и поддержании герметичности в предусмотренных проектом условиях.
Заключение
Несколько контуров герметизации применяют для того, чтобы зона между рамой и створкой не представляла собой единственный барьер между улицей и помещением. Отдельные линии уплотнения последовательно ограничивают движение воздуха, воды и загрязнений, а промежуточные полости помогают разделять участки оконной конструкции с разными условиями.
Результат зависит не столько от количества эластичных элементов, сколько от их расположения, формы, состояния и взаимодействия с профилем и фурнитурой. Даже сложная многоконтурная система работает эффективно только при равномерном прижиме створки, сохраненной геометрии деталей и исправном отводе влаги. Поэтому уплотнители правильнее рассматривать не как самостоятельную защиту окна, а как часть общей конструкции, где герметичность создается совместной работой нескольких элементов.
