Как подготовить электросеть для электрической печи в бане 220 или 380 В кабель и защита

Электрическая печь относится к самым мощным потребителям в бане. Она работает продолжительными циклами, устанавливается в помещении с высокой температурой и влажностью и часто подключается вместе с отдельным блоком управления, датчиками и вентиляцией. Поэтому электросеть для нее проектируют до отделки парной, а не подстраивают под уже купленное оборудование.

Исходными данными служат номинальная мощность, допустимое напряжение и схема соединения конкретной модели. Сопоставить эти параметры для разных электрических печей можно на странице https://pechi-sangens.ru/catalog/elektricheskie-pechi, однако окончательную схему подключения всегда определяют по паспорту выбранного изделия и проекту электроснабжения объекта.

Правильно подготовленная линия должна выдерживать рабочий ток без перегрева, отключаться при коротком замыкании и перегрузке, обеспечивать защитное заземление и сохранять изоляцию в условиях парной. Монтаж и измерения выполняет квалифицированный электромонтажник. Владельцу бани полезно понимать логику расчета, чтобы заранее согласовать выделенную мощность, кабельную трассу, место щита и состав защиты.

Коротко о подготовке электросети

Для электропечи предусматривают отдельную линию от распределительного щита. Количество жил, сечение медного кабеля, автоматический выключатель и устройство дифференциальной защиты подбирают по схеме производителя, расчетному току, длине и способу прокладки. В горячей части парной применяют только проводку с подтвержденной температурной стойкостью. Корпус печи и предусмотренные производителем металлические части подключают к защитному проводнику PE. Соединения, коммутационную аппаратуру и обычные кабели стараются вынести на холодную сторону теплоизоляции.

Главная ошибка состоит в выборе сети по бытовому правилу «до такой мощности хватит 220 В, выше нужно 380 В». Напряжение нельзя назначить отдельно от конкретной печи. Одна модель допускает однофазное и трехфазное включение, другая рассчитана только на трехфазную сеть, а у третьей схема зависит от исполнения нагревательных секций и блока управления.

Что означает выбор между 220 и 380 В

В разговорной речи по-прежнему используют обозначения 220 и 380 В. Номинальные значения современной низковольтной сети обычно указывают как 230 В между фазой и нейтралью и 400 В между фазами. Для практического выбора смысл остается тем же: печь подключается либо к одной фазе, либо к трем фазам.

При одинаковой мощности однофазная линия несет значительно больший ток. Для нагревательной нагрузки его приближенно рассчитывают по формуле I = P / U. Печь мощностью 6 кВт при напряжении 230 В потребляет около 26 А, а 9 кВт — около 39 А. К этим значениям нельзя механически подставлять первый подходящий автомат: необходимо проверить допустимый ток кабеля, способ прокладки, характеристики вводного устройства и рекомендации производителя.

При трехфазном подключении нагрузка распределяется по трем фазам. Для симметричной активной нагрузки расчетный ток определяют как I = P / (1,73 × U), где U равно 400 В. У печи мощностью 9 кВт ток составляет примерно 13 А на фазу, у модели 18 кВт — около 26 А на фазу. Трехфазная схема уменьшает ток в каждой жиле и нагрузку на одну фазу здания, но требует корректной коммутации всех полюсов и наличия выделенной трехфазной мощности.

Значения в таблице являются расчетным ориентиром для активной симметричной нагрузки. Они не заменяют электрическую схему печи: внутри оборудования могут быть отдельные группы ТЭНов, конвектор, закрытая каменка, контакторы и блок автоматики. У некоторых моделей мощность распределяется между несколькими ступенями, поэтому количество кабелей и способ их подключения определяются документацией.

Когда допустима однофазная линия

Однофазное подключение возможно, если его разрешает изготовитель, а ввод здания имеет достаточный резерв по мощности и току. В небольших саунах встречаются печи на 3–6 кВт, для которых такая схема технически выполнима. При мощности около 9 кВт ток приближается к 40 А. Это уже существенная нагрузка для одного фазного проводника и вводного автомата частного дома.

Нужно оценивать не только печь. Одновременно могут работать бойлер, теплый пол, насос, освещение, кухонная техника и другое оборудование. Если на дом выделено 15 кВт по трем фазам, подключение девятикиловаттной печи к одной фазе может вызвать сильный перекос и отключение вводной защиты, хотя суммарная разрешенная мощность формально выглядит достаточной.

Переход на однофазную схему ради экономии одной или двух жил редко оправдан, когда объект уже имеет трехфазный ввод. Более равномерное распределение нагрузки облегчает работу сети и оставляет запас для остальных потребителей. Но самостоятельно менять заводскую схему со «звезды» на «треугольник» или объединять клеммы по аналогии с другой печью нельзя.

Когда требуется трехфазное питание

Трехфазная сеть обычно применяется для мощных домашних и коммерческих электропечей. Она особенно важна, если оборудование имеет несколько нагревательных контуров, отдельный силовой блок или расчетную мощность 9–18 кВт и выше. Конкретная граница определяется не общим правилом, а паспортом модели и возможностями объекта.

До покупки печи проверяют тип ввода, выделенную мощность, номинал вводного автомата, сечение питающего кабеля здания и фактическое напряжение под нагрузкой. Наличие трех фаз в щите еще не означает, что к ним можно добавить новый потребитель на 15 или 18 кВт. Если резерв отсутствует, потребуется увеличение мощности, пересмотр одновременности нагрузок или система приоритетного отключения второстепенных потребителей.

Фазы печи должны быть распределены согласно схеме. Нельзя использовать три отдельных однополюсных автомата, которые отключаются независимо: при аварии или обслуживании силовая цепь должна размыкаться одновременно по всем предусмотренным полюсам. Нейтральный проводник, если он нужен блоку управления, также подключают строго по документации и не объединяют с защитным PE после точки разделения системы заземления.

Почему печи нужна отдельная линия

Электрокаменку не подключают к розеточной группе или общей линии бани. Выделенный кабель идет от щита к силовой части печи либо к предусмотренному производителем блоку управления. Такое решение позволяет точно согласовать защиту с нагрузкой, исключает нагрев случайных промежуточных соединений и дает возможность безопасно обесточить оборудование для обслуживания.

На линии не должно быть розеток, освещения, теплого пола и других потребителей. Иначе автомат выбирается уже по суммарной нагрузке, а отдельные ответвления могут оказаться без подходящей защиты. Кроме того, неисправность вспомогательного прибора будет отключать печь, а нагреватель способен маскировать перегрузку более слабого ответвления.

Маршрут линии желательно определить до устройства пароизоляции и вагонки. Кабель проводят по холодной стороне теплоизоляционного контура, а внутрь парной заводят только необходимый участок. Переход между обычным силовым кабелем и термостойкими выводами выполняют в разрешенной зоне, в доступной коробке или клеммном узле, рассчитанном на ток и температуру. Скрытое соединение под обшивкой недопустимо: его нельзя осмотреть, подтянуть или заменить без разборки отделки.

Как рассчитывают сечение кабеля

Сечение выбирают не по одной таблице из интернета. Электромонтажник последовательно определяет расчетный ток, материал жил, количество нагруженных проводников, способ прокладки, температуру окружающей среды, длину трассы, допустимое падение напряжения и условия совместной прокладки с другими линиями. После этого сечение проверяют на согласование с автоматическим выключателем и ток короткого замыкания в конце линии.

Для стационарных печей применяют медные проводники. Количество жил зависит от схемы:

• однофазное подключение обычно требует фазу L, рабочую нейтраль N и защитный проводник PE;
• трехфазная схема без нейтрали использует три фазы и PE, если это прямо предусмотрено изготовителем;
• трехфазная схема с питанием автоматики от фазного напряжения требует L1, L2, L3, N и PE;
• сложная система может иметь несколько отдельных силовых кабелей между щитом, блоком управления и нагревательными секциями.

В качестве предварительного ориентира для короткой открыто проложенной линии часто рассматривают медный кабель 3 × 4 мм² для однофазной нагрузки около 5,5–6 кВт, 3 × 6 мм² для однофазной нагрузки около 9 кВт, 5 × 2,5 мм² для трехфазной печи 9 кВт, 5 × 4 мм² для 15 кВт и 5 × 6 мм² для 18 кВт. Эти сочетания нельзя переносить в проект автоматически. В теплоизоляции, пучке, длинной трубе или при высокой окружающей температуре допустимый ток снижается; тогда расчет потребует большего сечения.

Особого внимания требует длина. На протяженной линии увеличивается падение напряжения. Печь может дольше прогревать парную, контакторы и электроника управления будут работать при пониженном напряжении, а пуск вентилятора или насоса создаст дополнительную просадку. Увеличенное сечение иногда выбирают именно по падению напряжения, хотя по нагреву проводника меньшего сечения было бы достаточно.

Какой кабель используют в холодной и горячей зонах

За пределами парной обычно применяют стационарный кабель с медными жилами и оболочкой, соответствующей проекту и требованиям к распространению горения и дымовыделению. Конкретная марка зависит от способа монтажа и конструкции здания. Кабель, допустимый в коридоре или техническом помещении, не становится автоматически пригодным для пространства за вагонкой рядом с печью.

В верхней и горячей части сауны температура намного выше средней температуры воздуха, которую показывает термометр у полка. Действующий российский стандарт для помещений с нагревателями саун выделяет температурные зоны и требует, чтобы в горячей зоне электрооборудование выдерживало не менее 125 °C, а изоляция проводов и кабелей — не менее 170 °C. Поэтому внутри такой зоны применяют термостойкие провода и кабели с подтвержденным рабочим диапазоном, а не обычный ПВС, ШВВП или бытовую гофру.

Важно проверять характеристики конкретного изделия, а не ориентироваться только на распространенное название марки. У кабелей с похожим обозначением могут различаться оболочка, максимальная температура, устойчивость к влаге и назначение. Документированная температурная стойкость должна соответствовать зоне прокладки и инструкции печи.

Металлические трубы и оболочки в парной требуют отдельной оценки. Нагретый доступный металл способен вызвать ожог, а старый стандарт для саун вводит ограничения на металлические оболочки и трубы. Рациональнее вывести основную трассу за теплоизоляцию и минимизировать длину проводки на горячей стороне.

Как подобрать автоматический выключатель

Автомат защищает кабель от перегрузки и короткого замыкания. Его номинал не выбирают как ближайшее значение выше мощности печи. Сначала рассчитывают рабочий ток, затем проверяют, что номинальный ток автомата не превышает длительно допустимый ток линии с учетом поправочных коэффициентов. Также оценивают время отключения при коротком замыкании и характеристику расцепителя.

Для нагревательной нагрузки обычно нет большого пускового тока, как у мощного двигателя. Однако в системе могут работать контакторы, вентиляторы и электронные блоки. Характеристика автомата B или C определяется проектом и данными оборудования. Установка автомата C «на всякий случай» не решает проблему слабой линии и может ухудшить отключение при недостаточном токе короткого замыкания.

В трехфазной сети используют связанный многополюсный аппарат. Он должен одновременно обесточить все питающие проводники, которые требуется отключать по схеме. Перед печью или силовым блоком предусматривают возможность безопасного отключения для обслуживания, но аппарат не размещают в горячей парной, если он не входит в состав оборудования и не разрешен к такой установке.

УЗО и дифференциальная защита

Устройство защитного отключения реагирует на ток утечки и дополняет защиту от поражения электрическим током. Оно не заменяет автомат, потому что само по себе не защищает кабель от перегрузки и короткого замыкания. Вместо пары «автомат плюс УЗО» можно применять дифференциальный автомат с подходящими характеристиками.

Для вспомогательных цепей сауны международные требования предусматривают дополнительную дифференциальную защиту с током срабатывания не более 30 мА. Для непосредственной цепи нагревателя в разных нормативных редакциях и инструкциях встречаются специальные условия и исключения. Нагревательные элементы с минеральной изоляцией после длительного простоя способны набирать влагу и создавать повышенную утечку, из-за которой неправильно подобранное УЗО будет отключаться без явного короткого замыкания.

Поэтому состав защиты линии печи следует определять по действующим на объекте нормам, системе заземления и инструкции изготовителя. Если производитель предусматривает УЗО, обычно рассматривают аппарат типа A, реагирующий на переменный и пульсирующий постоянный дифференциальный ток. Его номинальный ток должен быть не ниже тока вышестоящей защиты, а четырехполюсное устройство в трехфазной цепи подключают без смешивания нейтралей с другими группами.

Нельзя устранять регулярные отключения увеличением уставки или исключением защитного аппарата без диагностики. Сначала измеряют сопротивление изоляции, ток утечки, состояние ТЭНов, кабеля и клемм. После длительного хранения просушивание нагревателей выполняют только по процедуре, согласованной с изготовителем и электроспециалистом.

Заземление и разделение N и PE

Металлический корпус печи подключают к защитному проводнику PE. Это отдельная жила, которая идет вместе с питающими проводниками и присоединяется к предусмотренной клемме. Использовать рабочую нейтраль N вместо PE, ставить перемычку в клеммной коробке печи или подключать корпус к случайной металлической конструкции нельзя.

Система заземления бани должна быть частью общей электрической схемы объекта. Для отдельно стоящего здания проверяют ввод, повторное заземление при необходимости, главный защитный проводник и систему уравнивания потенциалов. Решение зависит от типа сети TN, TT или другой примененной системы. Отдельный штырь рядом с баней без связи с защитой и без проверки сопротивления не является универсальным способом обезопасить печь.

Рабочие и защитные проводники после установленной точки разделения не объединяют. Все соединения PE выполняют надежно и доступно для контроля. Перед вводом в эксплуатацию проверяют непрерывность защитной цепи и параметры автоматического отключения питания.

Где размещают силовой блок и пульт управления

У многих электропечей силовые контакторы и автоматика находятся в отдельном блоке. Для него требуется сухое проветриваемое место с температурой и влажностью в пределах, указанных производителем. Его нельзя прятать в герметичную нишу рядом с горячей стеной или устанавливать под местом, где возможна протечка воды.

Между щитом, блоком управления, печью, датчиком температуры и другими устройствами прокладывают разные линии. Силовые и слаботочные кабели разводят с учетом требований изготовителя, чтобы снизить помехи и исключить нагрев сигнальных проводов. Кабель датчика нельзя произвольно укорачивать, наращивать или заменять другой маркой, если это не разрешено инструкцией.

Пульт, выключатели освещения и другая аппаратура, не рассчитанная на условия сауны, размещаются вне парной. Российский стандарт запрещает штепсельные розетки внутри помещения с нагревателем сауны и требует выносить невстроенную аппаратуру за его пределы. Это удобно и для обслуживания: доступ к автоматике не должен зависеть от температуры в парной.

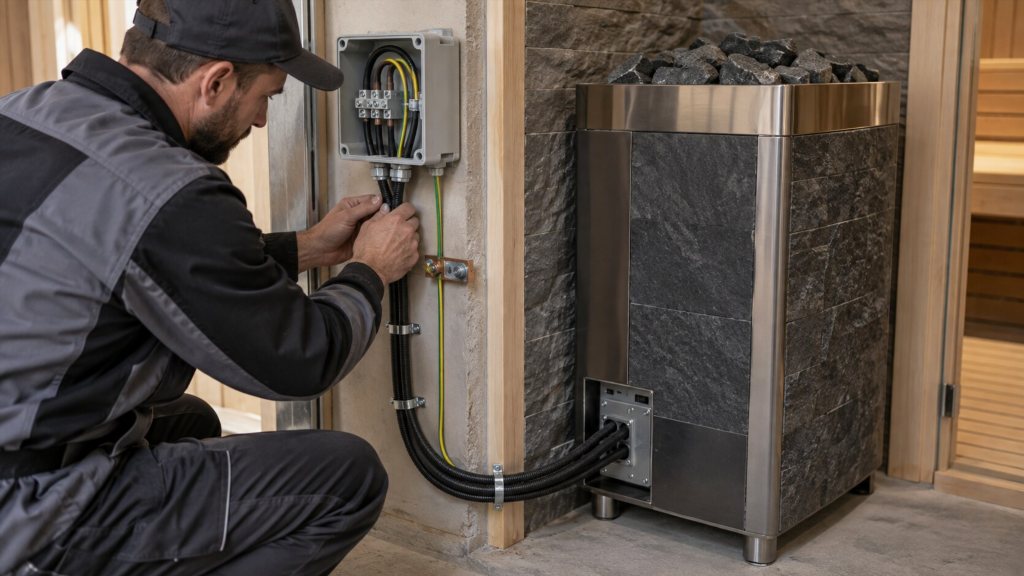

Как проложить линию до отделки

Проект трассы согласуют с расположением печи, полков, вентиляционных каналов и датчиков. Кабель не должен проходить вплотную к корпусу нагревателя, зажиматься крепежом вагонки или попадать в место будущего сверления. В деревянном здании учитывают усадку и подвижки конструкций, защищают проходы через стены и перекрытия от механического повреждения.

Пароизоляцию герметизируют вокруг проходок. При этом нельзя заворачивать соединительную коробку или обычный кабель в теплоизоляцию так, чтобы ухудшить теплоотвод. Радиус изгиба, допустимое тяговое усилие и способ крепления берут из данных кабеля. Запас длины оставляют в доступной холодной зоне, а не сворачивают плотным кольцом возле печи.

Полезно сфотографировать трассу с привязкой к размерам до закрытия стен. Это уменьшает риск повреждения проводки при монтаже полков, ограждения и декоративных элементов. На схеме щита линию подписывают, указывают модель печи, мощность, сечение кабеля и аппарат защиты.

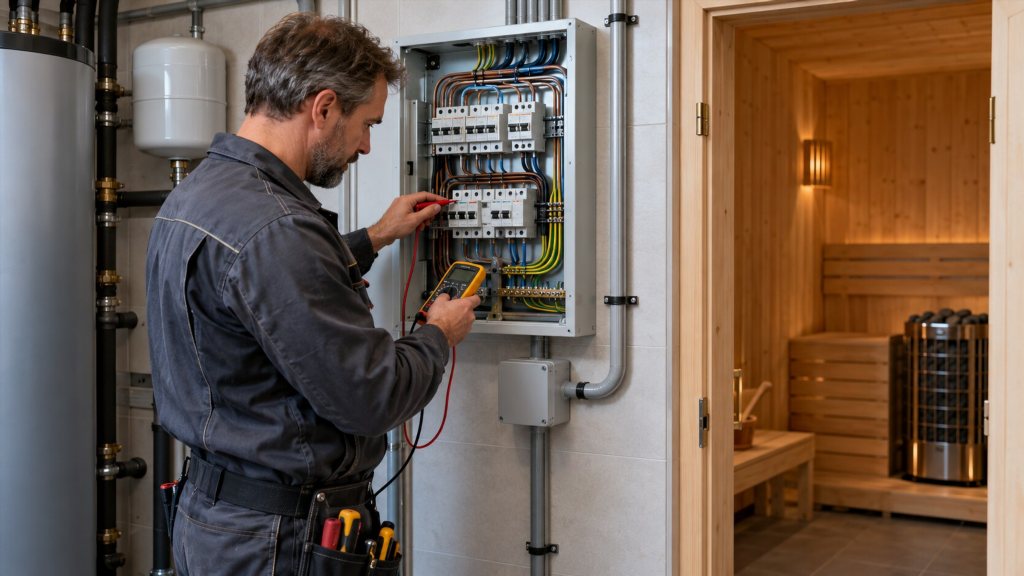

Проверка перед первым включением

До загрузки камней и запуска оборудования электромонтажник осматривает клеммы, проверяет соответствие перемычек схеме и момент затяжки соединений. Слишком слабая затяжка вызывает локальный нагрев, слишком сильная может повредить клемму. Многопроволочные жилы оконцовывают способом, предусмотренным для выбранного зажима; лужение мягким припоем под винтовой клеммой не применяют.

Комплекс измерений включает как минимум непрерывность PE, сопротивление изоляции, корректность чередования и распределения фаз, параметры защитных аппаратов и отсутствие опасного напряжения на корпусе. Для УЗО проверяют ток и время отключения специализированным прибором. Простое нажатие кнопки «Тест» подтверждает работу механизма, но не заменяет измерения всей цепи.

После первого прогрева контролируют ток по фазам и температуру доступных соединений. Значительная разница токов может указывать на ошибку коммутации или неисправность одной секции. Нагрев автомата, клемм или кабеля требует немедленной проверки. Запах от нового оборудования при первом цикле возможен в пределах инструкции, но запах перегретой изоляции, треск и потемнение контактов нормой не являются.

Частые ошибки при подготовке электросети

• Печь выбирают раньше, чем проверяют выделенную мощность и тип ввода здания.
• Однофазную модель большой мощности подключают к наиболее свободной на момент монтажа фазе, не рассчитывая одновременную нагрузку дома.
• Сечение кабеля назначают только по мощности и не учитывают длину, теплоизоляцию, групповую прокладку и температуру.
• Обычный кабель доводят до клемм печи через горячую часть стены без термостойкого перехода.
• Нейтраль и PE объединяют в клеммной коробке оборудования.
• На трехфазную линию ставят независимые однополюсные автоматы.
• Соединение прячут под вагонкой, где его нельзя осмотреть.
• Блок управления устанавливают в перегретой нише без вентиляции.
• Приточный канал направляют на датчик, автоматика получает заниженную температуру и продолжает нагрев.
• Отключения УЗО устраняют заменой на аппарат с большей уставкой без измерения изоляции.

Что передать электромонтажнику

До начала работ специалисту нужны паспорт и электрическая схема печи, сведения о блоке управления, длина трассы от щита, тип ввода и разрешенная мощность объекта. На плане отмечают место печи, датчика, вентиляции, пульта и силового блока. Если модель еще не куплена, проект закладывает конкретный диапазон мощности и допустимые схемы, а не абстрактный «кабель для электрокаменки».

В готовом комплекте документов желательно сохранить однолинейную схему, маркировку кабелей, номиналы защитных аппаратов и результаты измерений. При замене печи эти данные позволяют быстро понять, выдержит ли существующая линия новую нагрузку. Совпадение мощности само по себе не гарантирует совместимость: у оборудования могут различаться количество фаз, число нагревательных групп, требования к нейтрали и алгоритм управления.

Итог

Подготовка электросети начинается с выбора конкретной печи и проверки возможностей ввода. Для небольшого оборудования может подойти однофазное питание, но по мере роста мощности ток одной фазы быстро увеличивается, поэтому трехфазная схема становится технически рациональнее. Печь подключают отдельной медной линией, кабель проверяют по току, длине и условиям прокладки, а участок в горячей зоне выполняют термостойкими проводниками.

Автомат, дифференциальная защита, заземление и блок управления должны работать как единая система. Безопасность подтверждается не внешним видом монтажа, а соответствием паспорту, расчетом и электрическими измерениями перед запуском. Такой подход исключает перегрузку сети и дает возможность обслуживать электропечь без разборки готовой парной.
