Металлический каркас здания — это несущая основа, которая принимает нагрузки от кровли, перекрытий, стен, оборудования, снега и ветра, а затем передает их на фундамент. От его устройства зависят прочность объекта, планировка помещений, допустимые пролеты, скорость строительства и возможность дальнейшей модернизации.
Колонны, балки, фермы, связи и узловые детали обычно проходят заводскую подготовку до выхода на строительную площадку. Завод металлоконструкций выпускает элементы с заданной геометрией, отверстиями под крепеж, обработанными кромками и защитным покрытием, чтобы на объекте их можно было собрать в единую несущую систему без лишней подгонки и задержек.

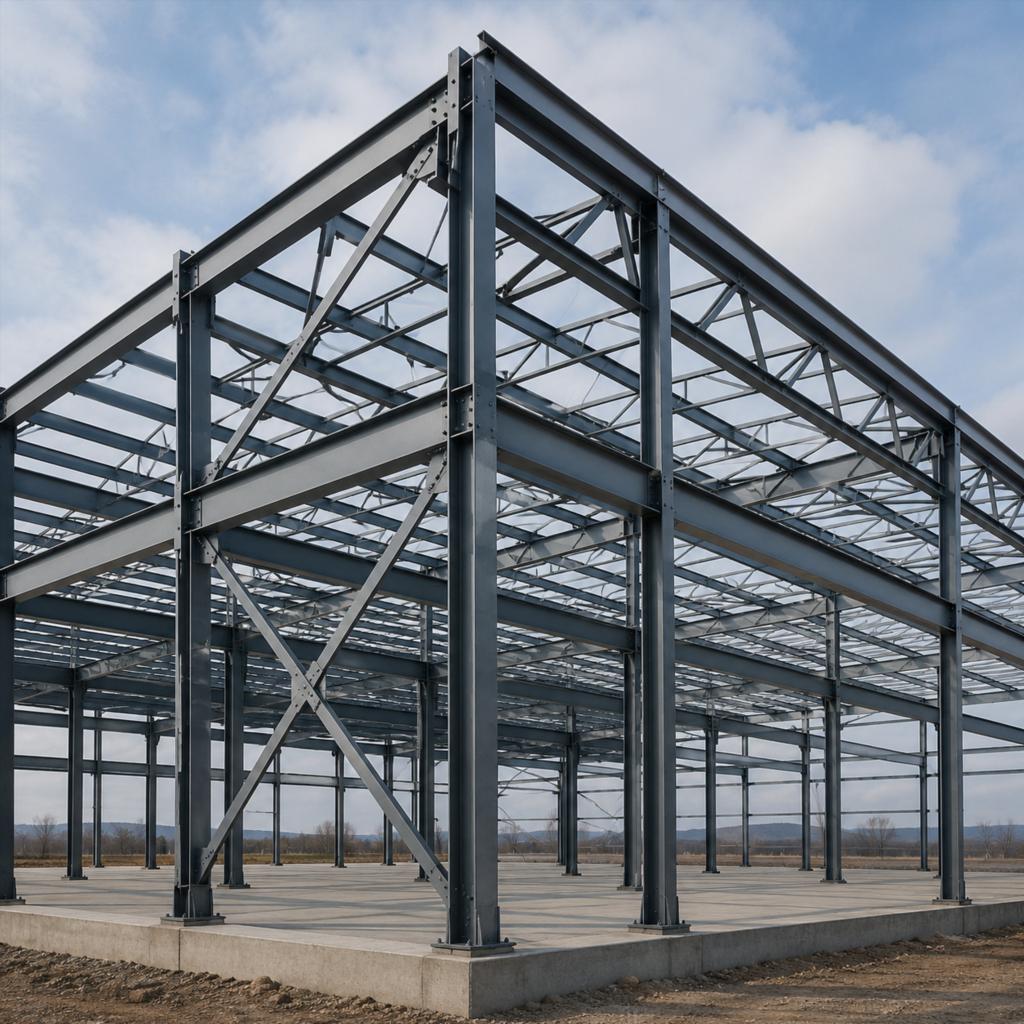

Что такое металлический каркас здания
Под металлическим каркасом понимают пространственную несущую основу, собранную из стальных элементов. Она работает как единая система: одни детали принимают вертикальные нагрузки, другие удерживают здание от смещения, третьи обеспечивают жесткость узлов и правильное распределение усилий.
Внешне такая конструкция может выглядеть просто: колонны стоят на фундаменте, между ними закреплены балки, сверху расположены фермы или прогоны. Но надежность возникает не за счет отдельных деталей, а за счет их совместной работы. Ошибка в одном узле способна изменить поведение всей схемы, поэтому расчет, изготовление и монтаж должны быть связаны между собой.
Металлическая основа применяется в разных типах объектов:
- производственные цеха;
- склады и логистические комплексы;
- торговые здания;
- спортивные сооружения;
- ангары;
- административные и общественные объекты;
- надстройки и пристройки к существующим строениям.
Сталь выбирают там, где нужны большие пролеты, высокая несущая способность, быстрый монтаж и возможность получить свободное внутреннее пространство без лишних опор.
Основные элементы несущей системы
Колонны
Колонны воспринимают вертикальные нагрузки от вышележащих частей здания и передают их на фундамент. На них опираются балки, фермы, ригели, подкрановые пути, площадки обслуживания и другие элементы.
Сечение колонн подбирают по расчету. Оно может быть двутавровым, коробчатым, трубчатым или составным. Выбор зависит от высоты здания, шага опор, нагрузки от кровли и перекрытий, наличия кранового оборудования, ветровых воздействий и требований к огнестойкости.
Нижняя часть колонны крепится к фундаменту через опорную плиту и анкерные болты. Этот участок особенно важен: через него усилия уходят в основание. Неправильная установка анкеров или отклонение колонны от проектного положения приводит к перекосам, сложностям при монтаже балок и дополнительным напряжениям в узлах.
Балки и ригели
Балки соединяют колонны между собой и принимают нагрузку от перекрытий, кровельных элементов, стеновых панелей или технологических площадок. В промышленных и складских зданиях они часто работают вместе с фермами, прогонами и связями.
Ригель обычно является горизонтальным несущим элементом рамы. Он может воспринимать изгибающие моменты и помогать всей системе сопротивляться боковым нагрузкам. В рамных схемах соединение ригеля с колонной часто делают жестким, чтобы узел передавал не только вертикальное усилие, но и момент.
Для балок используют прокатные двутавры, швеллеры, сварные профили или составные сечения. Чем больше пролет и нагрузка, тем выше требования к высоте сечения, толщине полок и стенки, качеству сварных соединений.
Фермы
Ферма нужна там, где требуется перекрыть большой пролет без промежуточных опор. Она состоит из верхнего и нижнего поясов, стоек и раскосов. Такая форма позволяет эффективно распределять усилия: часть элементов работает на растяжение, часть — на сжатие.
Фермы часто применяют в кровельных системах цехов, складов, ангаров, спортивных залов. Они дают возможность получить просторное помещение, где не мешают внутренние колонны. При этом сама ферма может быть легче массивной балки аналогичной несущей способности.
Форма фермы зависит от архитектуры здания, уклона кровли, длины пролета, снеговой нагрузки и расположения инженерного оборудования. Важно учитывать не только прочность, но и удобство транспортировки: крупные изделия иногда делят на отправочные марки и собирают на площадке.
Прогоны и второстепенные элементы
Прогоны служат опорой для кровельного покрытия. Они располагаются поверх основных несущих элементов и передают нагрузку от кровли на фермы или балки. В стеновых системах похожую роль выполняют ригели и направляющие, к которым крепятся панели, кассеты или профлист.
К второстепенным деталям относят:
- распорки;
- опорные столики;
- фасонки;
- ребра жесткости;
- монтажные пластины;
- элементы крепления лестниц, площадок и ограждений.
Их нельзя считать мелочами. Ребро жесткости может предотвратить местную потерю устойчивости, фасонка обеспечивает работу узла, а монтажная пластина помогает точно собрать конструкцию на объекте.
Связи и пространственная жесткость
Зачем нужны связи
Здание должно выдерживать не только вес собственных элементов. На него действуют ветер, снег, вибрации, нагрузки от оборудования, температурные деформации. Без связей несущая система могла бы смещаться, «складываться» или терять устойчивость при боковом воздействии.
Связи объединяют отдельные рамы и плоскости в пространственную схему. Они работают как диагональные элементы, которые препятствуют перекосу. Их устанавливают в кровле, стенах, между колоннами, в плоскости ферм.
Связевые элементы часто выглядят проще колонн и балок, но их роль крайне важна. При ветровой нагрузке именно они помогают передать горизонтальные усилия на фундаменты. При монтаже они удерживают геометрию здания до завершения сборки всего контура.
Вертикальные и горизонтальные связи
Вертикальные связи располагаются между колоннами. Они помогают зданию сопротивляться продольным и поперечным смещениям. Горизонтальные связи размещаются в покрытии или перекрытиях, формируя жесткую плоскость, через которую нагрузки перераспределяются между рамами.
В проекте заранее определяют, где должны стоять связевые блоки. Их нельзя переносить произвольно ради удобства ворот, окон, проездов или инженерных трасс. Изменение положения таких элементов требует пересчета, иначе жесткость окажется не там, где она нужна.
Как работает металлический каркас под нагрузкой
Вертикальные нагрузки
К вертикальным нагрузкам относятся собственный вес конструкций, кровельного пирога, перекрытий, стен, подвесного оборудования, инженерных систем, снега, людей, товаров или производственных линий. Эти усилия движутся сверху вниз: от покрытия к прогонам, от прогонов к фермам или балкам, затем к колоннам и фундаменту.
В хорошо рассчитанной схеме путь нагрузки понятен и непрерывен. Каждый элемент имеет свою задачу, а узлы обеспечивают передачу усилий без случайных перегрузок. Когда в проект вносят изменения без проверки, нагрузка может пойти по другому пути. Это приводит к деформациям, трещинам в ограждающих конструкциях, перекосам проемов и ускоренному износу соединений.
Горизонтальные воздействия
Ветер давит на стены и кровлю, создавая усилия, которые стремятся сдвинуть здание. В высоких сооружениях этот эффект особенно заметен. Дополнительные горизонтальные нагрузки могут возникать от мостовых кранов, технологического оборудования, сейсмических воздействий и температурных изменений.
Металлическая основа сопротивляется таким нагрузкам за счет рам, связей, жестких узлов и правильной работы фундамента. Ветровое давление передается через ограждающие конструкции на несущую схему, затем через связи и колонны уходит в основание.
Устойчивость элементов
Стальная деталь может разрушиться не только из-за превышения прочности материала. Для сжатых элементов опасна потеря устойчивости, когда колонна или раскос начинают изгибаться в сторону. Для тонких стенок балок и колонн важна местная устойчивость: отдельная часть сечения может деформироваться раньше, чем весь элемент достигнет предельной нагрузки.
Чтобы избежать таких проблем, проектировщик подбирает сечение, ставит ребра жесткости, ограничивает расчетную длину, учитывает способ закрепления концов и совместную работу соседних элементов. На производстве важно выдержать геометрию, потому что начальное искривление снижает запас устойчивости.
Узлы соединения: почему они так важны
Болтовые соединения
Болтовые узлы удобны для монтажа. Детали привозят на площадку с готовыми отверстиями, совмещают, фиксируют болтами и затягивают с требуемым усилием. Такой способ ускоряет сборку и снижает объем сварочных работ на высоте.
Для ответственных соединений применяют высокопрочные болты. Их работа зависит не только от диаметра и класса прочности, но и от качества подготовки отверстий, точности совпадения деталей, правильного момента затяжки. Нельзя заменять крепеж произвольными аналогами без согласования, даже когда размеры кажутся подходящими.
Сварные соединения
Сварка часто используется при изготовлении элементов в цехе. Она позволяет получить жесткие и компактные узлы, соединить пластины, ребра, стенки и полки профилей. На площадке сварочные работы тоже возможны, но они требуют контроля условий: влажности, температуры, доступа к месту шва, квалификации сварщика.
Качество сварного соединения проверяют визуально, измерительными методами, а при необходимости — неразрушающим контролем. Дефекты в швах опасны тем, что могут долго не проявляться внешне, но при нагрузке стать местом концентрации напряжений.
Жесткие и шарнирные узлы
Узел может быть жестким или шарнирным. Жесткое соединение передает изгибающий момент и помогает раме сопротивляться боковым нагрузкам. Шарнирное допускает поворот элементов и передает преимущественно продольные и поперечные силы.
Выбор типа соединения влияет на всю расчетную схему. Нельзя воспринимать узел только как место крепления деталей. Это часть инженерной логики здания. Когда вместо проектного жесткого соединения фактически получается полужесткое или ослабленное, поведение конструкции меняется.
Производство и подготовка к монтажу
До отправки на объект элементы проходят несколько этапов. Металл режут, сверлят, сваривают, зачищают, маркируют, при необходимости грунтуют или окрашивают. Для сложных объектов выполняют контрольную сборку отдельных узлов, чтобы убедиться в совпадении отверстий и правильной геометрии.
Качественная подготовка включает:
- проверку марки стали и толщины проката;
- контроль размеров после резки и сварки;
- обработку кромок;
- проверку отверстий под болты;
- очистку поверхности перед нанесением защиты;
- маркировку отправочных элементов;
- упаковку деталей с учетом очередности монтажа.
Маркировка помогает строителям быстро находить нужные элементы на площадке. Это снижает риск перепутать похожие детали, ускоряет сборку и уменьшает простой техники.
Монтаж на строительной площадке
Сборка начинается после проверки фундамента, положения анкерных болтов и готовности площадки. Колонны устанавливают в проектное положение, временно раскрепляют, затем монтируют балки, фермы, связи и второстепенные элементы. После выверки геометрии соединения окончательно закрепляют.
Для монтажа важны точность и последовательность. Нельзя собрать только удобные участки и оставить здание без временной устойчивости. До замыкания пространственной схемы отдельные элементы могут быть уязвимы к ветру и монтажным нагрузкам.
Особое внимание уделяют:
- вертикальности колонн;
- отметкам опорных площадок;
- совпадению монтажных отверстий;
- затяжке болтов;
- установке связей;
- временным раскреплениям;
- безопасности работ на высоте.
Даже хорошо изготовленные детали не компенсируют грубые ошибки сборки. Перекосы, недотянутые болты, отсутствие временных креплений и самовольная подрезка элементов на площадке снижают надежность всей системы.
Защита металла от коррозии и огня
Сталь нуждается в защите от влаги, агрессивных сред и высоких температур. Коррозия уменьшает сечение элементов, ослабляет соединения и ухудшает внешний вид. Для защиты используют грунтовки, лакокрасочные покрытия, горячее цинкование, металлизацию или комбинированные системы.
Выбор покрытия зависит от условий эксплуатации. Для сухого склада и для здания рядом с химическим производством требования будут разными. Важны влажность, температура, наличие солей, пыли, паров, режим уборки и возможность последующего обслуживания.
Огнезащита нужна потому, что при сильном нагреве сталь теряет прочность и жесткость. Для повышения предела огнестойкости применяют специальные составы, облицовки, плиты, штукатурные системы. Толщина и тип защиты определяются расчетом и нормативными требованиями к конкретному объекту.
От чего зависит надежность металлической основы
Надежность складывается из нескольких связанных факторов. Нельзя выделить только прочную сталь или только качественный монтаж. Ошибка на любом этапе отражается на результате.
Большое значение имеют:
- корректный расчет нагрузок;
- грамотная конструктивная схема;
- соответствие стали проектным требованиям;
- точность изготовления;
- качество сварки и болтовых соединений;
- защита от коррозии и огня;
- соблюдение технологии монтажа;
- регулярный осмотр во время эксплуатации.
После ввода здания в работу несущую систему нельзя оставлять без внимания. Новое оборудование, дополнительные подвесы, проемы в стенах, изменение кровельного покрытия или установка тяжелых инженерных систем могут увеличить нагрузку. Такие решения требуют проверки, а не только визуальной оценки.
Почему металлический каркас остается востребованным
Стальная несущая система позволяет быстро возводить здания с большими пролетами, гибкой планировкой и высокой ремонтопригодностью. Ее удобно применять там, где важны сроки, свободное пространство, возможность модернизации и точная заводская подготовка элементов.
При этом металл не прощает случайного подхода. Прочность зависит от расчета, качества деталей, правильных узлов, защиты и аккуратной сборки. Когда все этапы связаны между собой, здание получает надежную основу, способную выдерживать расчетные нагрузки и сохранять геометрию на протяжении долгого срока службы.
