Подшипники одного типоразмера могут заметно различаться по конструкции и степени защиты рабочих элементов. В таких каталогах как Vspodshipnik.ru, можно встретить как открытые модели, так и варианты с металлическими шайбами, а также исполнения с контактными и бесконтактными уплотнениями. От выбранной конструкции зависят устойчивость к пыли и влаге, способность удерживать смазку, допустимая скорость вращения, нагрев и требования к обслуживанию.
Выбор между открытым и закрытым подшипником нельзя сводить к правилу «чем надежнее защита, тем лучше». Плотное контактное уплотнение полезно в запыленном помещении, но создает дополнительное трение в высокоскоростном механизме. Открытая конструкция уязвима для загрязнений, зато позволяет организовать постоянную подачу масла и отвод тепла. Металлические защитные шайбы занимают промежуточное положение: они удерживают смазку и задерживают крупные частицы, не обеспечивая полноценной защиты от воды и мелкой пыли.

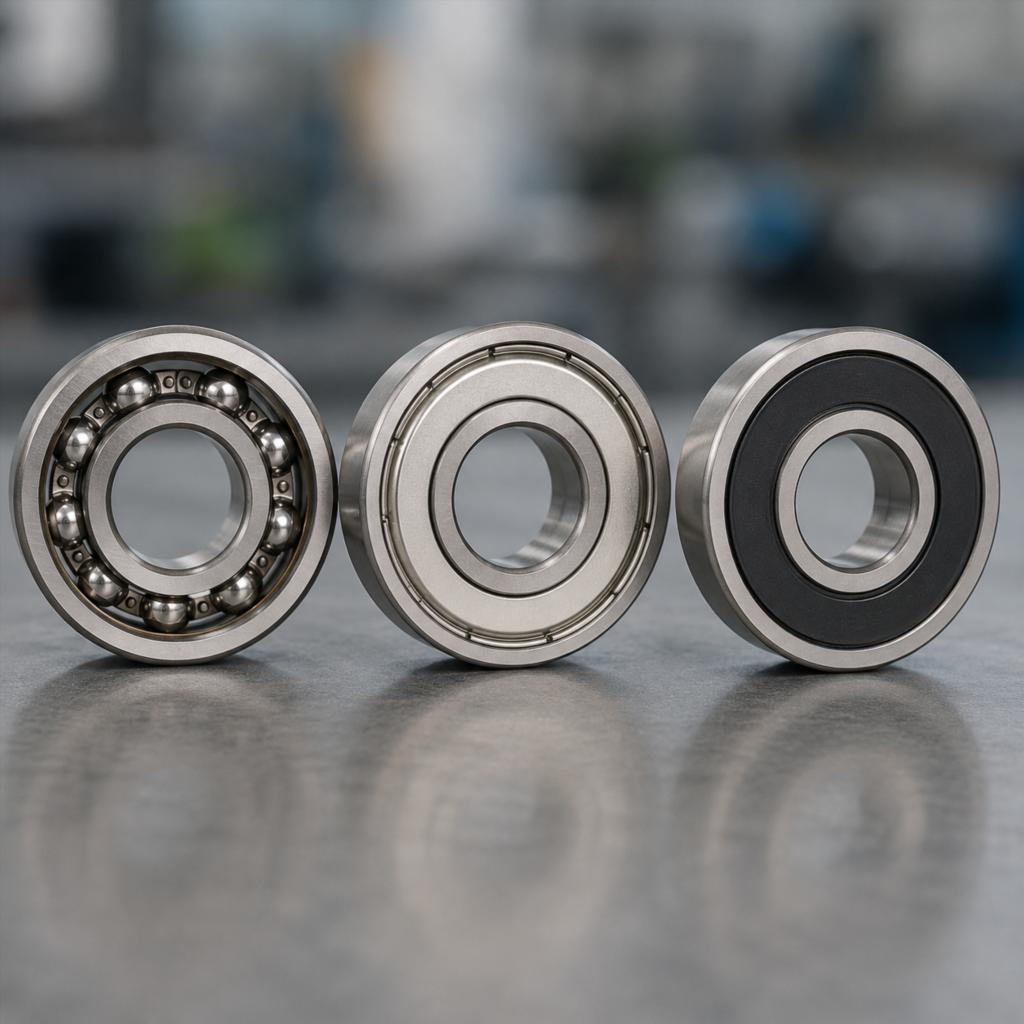

Что называют открытым и закрытым подшипником
Открытый подшипник не имеет встроенных защитных элементов по торцам. Шарики или ролики, сепаратор и часть дорожек качения остаются доступными для смазочного материала, поступающего из корпуса. Такое исполнение часто используется в узлах с централизованной смазкой, масляной ванной или отдельными наружными уплотнениями.
Закрытый подшипник снабжен защитой с одной или двух сторон. Под общим бытовым названием скрываются разные конструкции:
- подшипники с металлическими защитными шайбами;
- модели с бесконтактными уплотнениями;
- исполнения с контактными резиновыми или полимерными уплотнениями;
- подшипники, закрытые только с одной стороны.
Степень защиты у них различается. Металлическая шайба и эластичное контактное уплотнение решают не одну и ту же задачу, хотя оба варианта внешне закрывают внутреннюю полость.
Закрытый подшипник также не является полностью герметичным. Большинство стандартных уплотнений рассчитано на брызги, пыль и удержание пластичной смазки, но не на длительное погружение в воду, воздействие высокого давления или направленную струю моющего оборудования.
Особенности открытых подшипников
Открытая конструкция обеспечивает свободный доступ смазки к дорожкам качения. Масло или пластичный материал можно подавать через каналы в корпусе, обновлять во время обслуживания и отводить вместе с частицами износа.
Отсутствие встроенных уплотнений снижает сопротивление вращению. Подшипник меньше нагревается при высокой частоте оборотов, если смазочная система рассчитана правильно. Это особенно важно для шпинделей, турбинных механизмов, отдельных типов электродвигателей, редукторов и промышленного оборудования с циркуляционной подачей масла.
Преимущества открытого исполнения
Открытые модели выбирают за несколько эксплуатационных свойств:
- низкие потери на трение;
- возможность работы на высокой скорости;
- эффективный отвод тепла через масло;
- удобство промывки и обновления смазки;
- совместимость с масляной ванной и централизованными системами;
- возможность визуального контроля элементов перед монтажом.
В крупном редукторе или станочном узле подшипник нередко защищается не собственной шайбой, а лабиринтным уплотнением корпуса. Внутри механизма при этом циркулирует масло, которое одновременно смазывает зубчатые колеса и опоры валов. Встроенная защита в таком случае может мешать поступлению смазочного материала.
Ограничения открытой конструкции
Главная уязвимость открытого подшипника — отсутствие собственной преграды между телами качения и окружающей средой. Песок, металлическая пыль, древесная стружка или остатки абразива попадают на дорожки и нарушают нормальное качение. Даже небольшая твердая частица способна оставить вмятину, которая затем становится источником шума и локальной перегрузки.
Открытая модель требует защищенного корпуса или чистого рабочего пространства. Если наружное уплотнение повреждено, загрязнение быстро смешивается со смазкой и превращает ее в абразивную массу.
Такое исполнение также не удерживает пластичную смазку самостоятельно. Без подходящей конструкции корпуса материал может вытекать или выдавливаться из зоны контакта.
Подшипники с металлическими защитными шайбами
Металлическая шайба закрепляется в наружном кольце и располагается с небольшим зазором относительно внутреннего кольца. Она не должна постоянно тереться о вращающуюся поверхность. За счет этого сопротивление вращению остается близким к показателям открытого подшипника.
В маркировке встречаются обозначения Z или ZZ, а также 2Z. Конкретная система символов зависит от производителя и стандарта. Одна буква обычно указывает на шайбу с одной стороны, двойное обозначение — на защиту с двух сторон.
От чего защищает металлическая шайба
Такая конструкция задерживает крупные частицы, уменьшает попадание мусора и помогает удерживать пластичную смазку внутри подшипника. Она подходит для сравнительно чистых помещений, где нет прямого воздействия воды и большого количества мелкодисперсной пыли.
Металлические шайбы часто применяются:
- в электродвигателях;
- вентиляторах;
- офисном и бытовом оборудовании;
- роликах и приводах внутри закрытых корпусов;
- электроинструменте с дополнительной внешней защитой;
- механизмах, работающих на повышенной скорости.
Зазор между шайбой и внутренним кольцом сохраняет низкое трение, но через него способны проникать мелкие частицы и влага. Подшипник с маркировкой ZZ не следует считать влагозащищенным только из-за закрытого внешнего вида.
Когда металлической защиты недостаточно
Шайба плохо подходит для оборудования, работающего под дождем, в зоне мойки, рядом с грунтом или в помещении с цементной, мучной, угольной и иной мелкой пылью. Частицы проходят через технологический зазор и постепенно накапливаются в смазке.
Недостаточной такая защита бывает и при частых перепадах температуры. Охлаждение корпуса может создавать небольшой перепад давления, из-за которого влажный воздух втягивается внутрь. После остановки оборудования конденсат оседает на металлических поверхностях и провоцирует коррозию.
Подшипники с эластичными уплотнениями
Уплотнение из резины или полимерного материала закрепляется в наружном кольце и подходит к внутреннему кольцу значительно плотнее металлической шайбы. В контактных исполнениях рабочая кромка касается поверхности кольца. В бесконтактных между деталями сохраняется малый зазор или формируется лабиринтный канал.
В маркировке часто встречаются символы RS, 2RS и другие обозначения, зависящие от конструкции и производителя. По одной только общей букве нельзя точно определить материал, форму кромки и уровень защиты. Эти сведения проверяют по каталогу конкретной модели.
Контактное уплотнение
Рабочая кромка контактного уплотнения удерживает пластичную смазку и затрудняет проникновение пыли, брызг и влаги. Такой подшипник подходит для механизмов, где защита важнее максимальной скорости.
Контактные исполнения распространены в следующих условиях:
- деревообрабатывающие и строительные механизмы;
- сельскохозяйственная техника;
- конвейеры в запыленных помещениях;
- колесные опоры тележек;
- садовое оборудование;
- узлы рядом с водой или влажным сырьем;
- электродвигатели, установленные вне чистых помещений.
Контакт между уплотнением и кольцом создает трение. При вращении выделяется тепло, а предельная скорость обычно ниже, чем у открытой модели или подшипника с металлическими шайбами. Разница особенно заметна в малогабаритных высокооборотных узлах.
Бесконтактное уплотнение
Бесконтактная конструкция не имеет постоянного трения рабочей кромки о кольцо. Защита обеспечивается малым зазором и сложной формой канала. Подшипник может работать быстрее и нагреваться меньше, но сопротивляемость воде и тонкой пыли будет ниже, чем у контактного варианта.
Это компромиссное решение для механизмов, где требуется сочетание повышенной скорости и умеренной защиты. Бесконтактное уплотнение подходит для закрытого производственного оборудования, электроприводов, вентиляторов и других узлов без прямого воздействия грязи или струй жидкости.
Как условия работы влияют на выбор
Решение принимают с учетом не одного фактора, а совокупности условий. Подшипник может работать в чистом помещении, но подвергаться сильному нагреву. Другой узел вращается медленно, зато постоянно покрывается пылью. В каждом случае приоритеты будут различаться.
Пыль и абразивные частицы
Крупная сухая пыль частично задерживается металлической шайбой, однако мелкие частицы проходят через зазор. Для оборудования рядом с шлифовальными станками, дробилками, строительными смесями или грунтом предпочтительнее контактные уплотнения.
При высокой концентрации загрязнений одной встроенной защиты бывает недостаточно. Перед подшипником устанавливают лабиринт, манжету, отражательное кольцо или дополнительный защитный кожух. Пространство между элементами может заполняться смазкой, создающей дополнительный барьер для пыли.
Влага и мойка оборудования
Для периодических брызг используют закрытые модели с эластичными уплотнениями. Если узел моют струей под давлением, стандартное исполнение не гарантирует защиту. Вода способна пройти под кромкой, особенно при направлении струи вдоль вала.
На пищевых, упаковочных и моечных линиях учитывают не только наличие уплотнения, но и материал колец, устойчивость смазки к вымыванию, химический состав моющего раствора и конструкцию корпуса. При постоянном контакте с водой применяют наружные манжеты, кассетные уплотнения или специальные подшипниковые узлы.
Высокая скорость вращения
При больших оборотах важны минимальное трение и стабильный тепловой режим. Контактная кромка может перегреваться, изнашиваться и повышать температуру смазки. Для высокоскоростных механизмов чаще подходят открытые подшипники с точной системой смазывания либо модели с металлическими шайбами и бесконтактной защитой.
Выбор также зависит от диаметра. Одинаковая частота вращения создает разную окружную скорость на малом и крупном кольце. Крупный подшипник с контактным уплотнением при тех же оборотах испытывает более интенсивное трение по кромке.
Повышенная температура
Стандартные эластичные уплотнения и пластичные смазки имеют ограниченный температурный диапазон. При перегреве материал твердеет, теряет эластичность или начинает разрушаться. Смазка окисляется, разжижается и может вытекать.
Для горячих узлов применяют открытые исполнения с подходящей системой подачи масла, металлические шайбы либо специальные термостойкие уплотнения. Нельзя оценивать пригодность подшипника только по стали колец: температурное ограничение нередко задается именно смазкой, сепаратором и уплотнительным материалом.
Длительная работа без обслуживания
Подшипники с двумя уплотнениями часто поставляются с заложенной на заводе пластичной смазкой. При нормальной нагрузке и температуре они могут работать длительное время без пополнения. Это удобно для бытовой техники, небольших электродвигателей, роликов и механизмов, доступ к которым затруднен.
Формулировка «необслуживаемый» не означает неограниченный срок службы. Смазка постепенно стареет, а уплотнительная кромка изнашивается. После выработки ресурса небольшие закрытые подшипники обычно меняют целиком.
Односторонняя и двусторонняя защита
Защита с двух сторон применяется, когда подшипник должен удерживать собственную смазку и изолироваться от окружающей среды. Одностороннее исполнение используют в узлах, где с одной стороны к подшипнику поступает масло, а с другой требуется предотвратить попадание загрязнений.
Примером служит подшипник на границе внутренней полости редуктора и внешней части механизма. Открытая сторона обращена к масляной ванне, закрытая — к зоне, где возможно проникновение пыли. Такая схема должна соответствовать направлению монтажа. Разворот подшипника лишает узел предусмотренной защиты или перекрывает доступ смазки.
Смазка в закрытом подшипнике
Заводское количество смазки выбирается с учетом свободного объема и расчетного режима. Внутренняя полость обычно не заполняется полностью. Избыток материала вызывает перемешивание, повышает сопротивление и увеличивает температуру.
Попытка дополнительно набить закрытый подшипник смазкой может повредить уплотнение. Давление выдавливает кромку наружу или создает канал, через который позже проникает загрязнение. Если конструкция узла предусматривает повторное смазывание, должны быть предусмотрены каналы и пространство для выхода старого материала.
Смешивать разные смазки без проверки совместимости также нежелательно. Загустители могут вступать во взаимодействие, из-за чего смесь становится слишком жидкой, плотной или неоднородной.
Типичные ошибки при выборе
Распространенная ошибка — установка максимально плотно закрытого подшипника без учета скорости. Механизм начинает потреблять больше мощности, а температура опоры растет. Уплотнение изнашивается быстрее, чем ожидалось, хотя загрязнение в рабочей зоне почти отсутствует.
Встречаются и другие ошибки:
- применение металлических шайб в условиях прямого воздействия воды;
- установка открытой модели без внешнего уплотнения в запыленном помещении;
- расчет на полную герметичность стандартного закрытого подшипника;
- удаление заводской смазки без необходимости;
- повреждение кромки острым инструментом при монтаже;
- воздействие растворителя, разрушающего материал уплотнения;
- использование стандартного эластомера при слишком высокой температуре;
- неправильная ориентация подшипника с односторонней защитой.
Перед заменой необходимо проверить не только маркировку старой детали, но и фактические условия работы. Предыдущий подшипник мог быть выбран неверно, а повторение того же исполнения приведет к аналогичному отказу.
Как подобрать исполнение для конкретного узла
Для предварительного выбора удобно оценить рабочую среду, скорость и способ обслуживания.
Открытый подшипник подходит, когда узел находится в чистом корпусе, получает масло извне и нуждается в минимальном сопротивлении вращению. Металлические шайбы уместны при умеренной запыленности, высоких оборотах и отсутствии прямого контакта с водой. Бесконтактные уплотнения выбирают для сочетания скорости и более развитой защиты. Контактные эластичные уплотнения применяют при пыли, брызгах и длительной работе с заводской пластичной смазкой.
Дополнительно проверяют:
- предельную частоту вращения;
- диапазон рабочей температуры;
- совместимость уплотнения со смазкой и химическими веществами;
- возможность повторного смазывания;
- наличие наружной защиты корпуса;
- допустимый уровень трения и нагрева;
- направление воздействия влаги и загрязнений.
В тяжелых условиях защита подшипникового узла должна быть многоступенчатой. Встроенное уплотнение дополняют лабиринтом, манжетой, защитным диском и правильно организованным отводом воды. Такой подход эффективнее, чем попытка решить все задачи одним уплотнительным элементом.
Заключение
Открытые и закрытые подшипники отличаются не только наличием торцевой защиты. Открытая конструкция удобна для высокой скорости, циркуляционного смазывания и отвода тепла, но нуждается в чистой среде или защищенном корпусе. Металлические шайбы сохраняют низкое трение и задерживают крупные загрязнения, не обеспечивая надежной изоляции от воды и мелкой пыли. Эластичные уплотнения лучше удерживают смазку и защищают рабочие поверхности, однако ограничивают скорость и добавляют трение.
Подходящее исполнение определяется условиями эксплуатации: количеством пыли, вероятностью попадания воды, температурой, частотой вращения и способом обслуживания. При высокой загрязненности встроенную защиту дополняют элементами корпуса. При больших оборотах оценивают тепловой режим и потери на уплотнениях. Точное соответствие конструкции реальной рабочей среде помогает сохранить смазку, уменьшить износ дорожек качения и продлить срок службы всего узла.
