Утеплённое перекрытие работает эффективно не только за счёт толщины теплоизоляционного материала. Большое значение имеет непрерывность теплового контура. Если утеплитель расположен только между балками, часть площади конструкции всё равно приходится на древесину или другие несущие элементы. Их теплопроводность отличается от теплопроводности утеплителя, поэтому через каркас тепло передаётся интенсивнее. Такие участки называют мостиками холода.
Перекрёстное утепление позволяет частично перекрыть несущие элементы дополнительным теплоизоляционным слоем. Материал второго слоя располагается поперёк основного направления балок или элементов обрешётки. За счёт этого уменьшается количество прямых участков, через которые тепло может проходить от тёплой стороны конструкции к холодной.
Такой подход используют в чердачных, межэтажных и других перекрытиях, когда необходимо повысить равномерность теплоизоляционного контура. При этом само наличие второго слоя ещё не гарантирует хорошего результата. На эффективность влияют плотность примыканий, состояние пароизоляции, конструкция перекрытия, влажностный режим и свойства применяемого материала.
Что называют перекрёстным утеплением
Обычная схема утепления деревянного перекрытия часто предполагает размещение теплоизоляционного материала между балками. Если высота балок позволяет уложить необходимый слой, такая конструкция выглядит простой: несущие элементы формируют ячейки, которые заполняются утеплителем.
Проблема состоит в том, что балки остаются частью теплового контура. Утеплитель прерывается в местах их расположения. Даже сухая древесина проводит тепло заметно лучше многих распространённых волокнистых теплоизоляционных материалов. В результате тепловое сопротивление участка над балкой оказывается ниже, чем между балками.

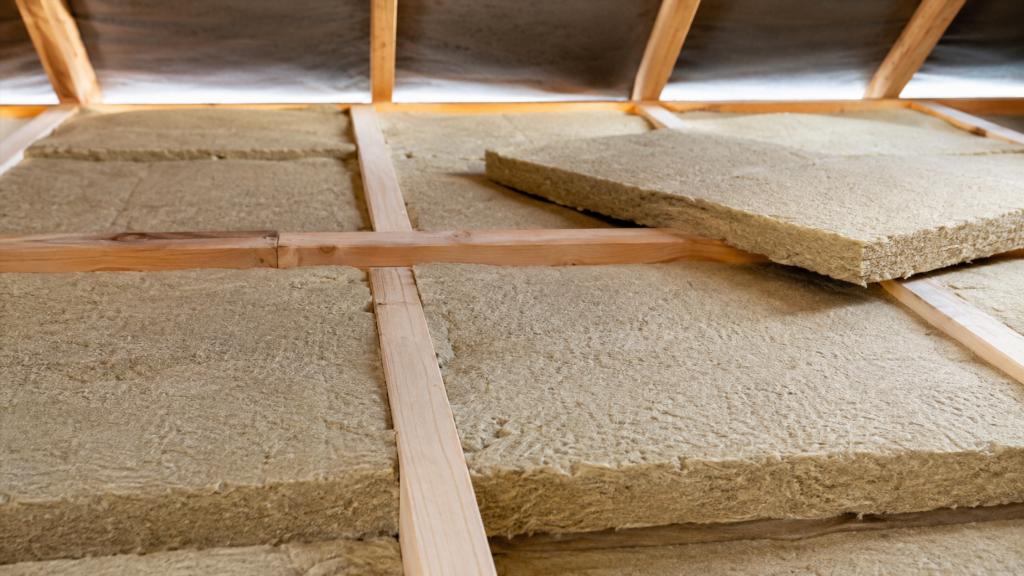

При перекрёстной схеме появляется дополнительный слой, который располагается поперёк основного каркаса. Он перекрывает значительную часть балок и стыков нижнего слоя. Тепловой поток уже не может проходить через несущий элемент по кратчайшему пути через всю толщину конструкции.
Основная задача такого решения — не просто добавить ещё немного утеплителя, а сделать теплоизоляционную оболочку более однородной.
Почему балки становятся мостиками холода
Мостик холода — участок ограждающей конструкции, через который тепло проходит интенсивнее, чем через соседние зоны. Причиной может быть материал с более высокой теплопроводностью, изменение толщины утеплителя, неплотный стык или конструктивный элемент, пересекающий теплоизоляционный слой.
В перекрытии такими участками часто становятся:
- деревянные балки;
- металлические элементы;
- стойки или дополнительные бруски;
- зоны вокруг люков и проходок;
- места соединения нескольких конструкций;
- участки с неплотно уложенным утеплителем.
Если теплоизоляция находится только между балками, каждая балка формирует непрерывную полосу от одной стороны утеплённой зоны к другой. На тепловизионном изображении при заметном перепаде температур такие элементы иногда проявляются как полосы с отличающейся температурой поверхности.
Важно учитывать, что мостик холода не обязательно означает промерзание конструкции. Это более широкое понятие. Даже сравнительно небольшой перепад теплопередачи между утеплителем и каркасом ухудшает общую эффективность ограждающей конструкции.
Почему нельзя оценивать перекрытие только по толщине утеплителя
Толщина теплоизоляционного слоя сама по себе не отражает поведение всего перекрытия. Например, между балками может находиться достаточно толстый слой материала, но часть площади всё равно приходится на древесину.
Чем чаще расположены балки и чем они шире, тем большую долю поверхности занимает каркас. Поэтому два перекрытия с одинаковой толщиной утеплителя могут отличаться по фактической теплотехнической однородности.
На результат влияют и стыки плит или матов. Если соединения всех слоёв совпадают, через конструкцию образуются более слабые линии. Смещение стыков в дополнительном слое уменьшает вероятность появления таких непрерывных участков.
Как работает перекрёстный слой
Дополнительный слой утеплителя перекрывает участки основного каркаса и соединения нижнего слоя. Изменяется путь теплопередачи: вместо относительно прямого прохождения через балку тепло сталкивается с материалом, обладающим более высоким сопротивлением теплопередаче.
Это можно представить как сплошное тёплое покрытие поверх решётки из балок. Нижний слой заполняет пространство между элементами, а дополнительный уменьшает влияние самой решётки.
Перекрёстное расположение даёт несколько эффектов:
- снижает долю поверхности, занятую открытыми мостиками холода;
- перекрывает часть стыков основного слоя;
- помогает создать более непрерывную теплоизоляционную оболочку;
- уменьшает чувствительность конструкции к небольшим локальным отклонениям в расположении нижнего слоя;
- позволяет распределить общую толщину утепления между несколькими слоями.
Эффективность зависит от того, насколько непрерывным остаётся дополнительный слой. Если его часто пересекают бруски, крепёжные элементы или другие конструкции, часть преимущества теряется.
Где перекрёстное утепление особенно уместно
Такой подход наиболее понятен в конструкциях, где теплоизоляция располагается внутри регулярного каркаса.
Чердачное перекрытие
В доме с холодным чердаком утеплённое перекрытие отделяет отапливаемые помещения от холодного пространства. Здесь тепловой контур проходит по горизонтальной плоскости, а балки перекрытия оказываются встроены непосредственно в него.
Дополнительный поперечный слой способен закрыть значительную часть балок. Одновременно он помогает перекрыть стыки материала, уложенного между ними.
Для холодного чердака особенно важен влажностный режим. Тёплый воздух из помещений содержит водяной пар, поэтому ошибки в устройстве внутренних защитных слоёв могут приводить к увлажнению утеплителя и деревянных конструкций.
Перекрытие над холодным помещением
Похожая ситуация возникает над неотапливаемым подвалом, подпольем или другим холодным объёмом. Разница температур по обе стороны перекрытия создаёт тепловой поток через всю конструкцию.
Если основной слой утеплителя ограничен высотой балок, поперечный слой позволяет повысить теплотехническую однородность без изменения самой несущей системы.
Каркасные конструкции со сложной геометрией
Перекрёстное утепление может быть полезно там, где в плоскости перекрытия находится большое количество повторяющихся несущих элементов. При этом сложные узлы возле стен, лестничных проёмов, дымоходов, инженерных проходок и люков требуют отдельной оценки. Дополнительный слой не устраняет автоматически все локальные мостики холода.
Чем перекрёстное утепление отличается от простого увеличения толщины
Если просто увеличить слой материала между балками, влияние самих балок может сохраниться. Теплоизоляция станет толще в ячейках, но несущие элементы продолжат пересекать этот слой.
Перекрёстная схема меняет не только толщину, но и геометрию теплового контура. Часть каркаса оказывается закрыта утеплителем.
Разница особенно заметна при сравнении двух условных вариантов:
в одном вся теплоизоляция расположена строго между балками;
в другом часть общей толщины находится между балками, а часть закрывает их поперёк.
Даже при близком количестве теплоизоляционного материала эти конструкции могут отличаться по теплотехнической однородности.
При этом нельзя считать перекрёстную схему универсально более выгодной. Иногда её применение усложняет устройство настила, повышает конструктивную высоту перекрытия или создаёт дополнительные требования к обрешётке. Решение рассматривают вместе со всей конструкцией, а не отдельно от неё.
Почему важны стыки утеплителя
Теплоизоляционный материал должен образовывать максимально непрерывный слой. Слабым местом становится не только каркас, но и зазоры между отдельными плитами или матами.
Если через несколько слоёв проходит совпадающий стык, появляется линия с пониженным сопротивлением теплопередаче. Перекрёстное расположение позволяет избежать прямого совпадения многих соединений.
Особенно заметны проблемы при:
- слишком свободном размещении материала между балками;
- образовании щелей возле древесины;
- деформации плит;
- локальном смятии волокнистого утеплителя;
- сложной геометрии возле узлов;
- неодинаковой толщине слоя.
Дополнительный слой частично компенсирует отдельные локальные неоднородности, однако не должен рассматриваться как способ скрыть плохо выполненное основное утепление.
Что происходит с теплом в многослойном перекрытии
Тепло передаётся через конструкцию в направлении более холодной стороны. В реальном перекрытии этот процесс не идёт строго вертикально. В местах с разной теплопроводностью поток отклоняется и концентрируется в более проводящих элементах.
Если внутри толстого слоя утеплителя находится балка, часть тепла проходит через неё. Когда балка закрыта дополнительным утеплителем, тепловой поток после прохождения древесины сталкивается с новым сопротивлением.
По этой причине перекрёстный слой работает именно как часть общей системы. Его эффект связан с сочетанием нескольких материалов и расположением конструктивных элементов.
Чем равномернее тепловое сопротивление по всей площади перекрытия, тем меньше выражены локальные холодные зоны на внутренней поверхности.
Связь мостиков холода с влажностью
Температура и влажность конструкции взаимосвязаны. Участок с повышенной теплопередачей может иметь более низкую температуру внутренней поверхности. При определённом сочетании температуры воздуха и влажности это увеличивает вероятность достижения условий, при которых появляется конденсат.
Однако наличие мостика холода само по себе ещё не означает обязательного образования влаги. Для этого должны сложиться соответствующие температурно-влажностные условия.
Опасность возрастает, если одновременно присутствуют несколько проблем:
- высокая влажность воздуха внутри дома;
- неконтролируемый перенос влажного воздуха через щели;
- повреждённая пароизоляция;
- увлажнённый утеплитель;
- холодные конструктивные узлы;
- плохое высыхание материалов.
Перекрёстный слой может повысить температуру отдельных внутренних участков конструкции, но он не заменяет корректную организацию защиты от влаги.
Пароизоляция и воздухонепроницаемость
В утеплённом перекрытии важно различать перенос водяного пара через материал и движение воздуха через щели. Через негерметичные участки тёплый влажный воздух способен проникать внутрь конструкции значительно активнее, чем при обычной диффузии через материалы.
Особое внимание требуется к местам:
- примыкания плёнок к стенам;
- прохождения проводов;
- установки светильников;
- выхода труб;
- устройства чердачных люков;
- соединения отдельных полотен.
Перекрёстный утеплитель не исправляет нарушения воздухонепроницаемого слоя. Если через конструкцию свободно проходит влажный воздух, дополнительная теплоизоляция не устраняет сам источник проблемы.
Почему нельзя рассматривать утеплитель отдельно от плёнок и мембран
Каждый слой выполняет свою функцию. Утеплитель ограничивает теплопередачу, пароизоляционный или парорегулирующий слой контролирует перенос влаги со стороны помещения, а элементы со стороны холодной зоны должны учитывать возможность удаления влаги из конструкции.
Сочетание материалов зависит от типа перекрытия. Одинаковая схема не подходит автоматически для холодного чердака, межэтажного перекрытия и конструкции над влажным подвалом.
Какие материалы используют в перекрёстных слоях
В качестве теплоизоляции могут применяться разные материалы, если их свойства подходят для конкретной конструкции.
Часто рассматривают волокнистую теплоизоляцию, поскольку она позволяет заполнять пространство между балками и формировать дополнительный слой. Для плитных материалов важны стабильность размеров и способность плотно примыкать друг к другу.
При оценке материала учитывают:
- теплопроводность;
- способность сохранять форму;
- чувствительность к увлажнению;
- паропроницаемость;
- массу;
- требования к основанию;
- пожарные характеристики;
- совместимость с остальными слоями перекрытия.
Название материала само по себе не определяет качество утепления. Хороший по характеристикам утеплитель теряет часть эффективности при наличии щелей, смятии, намокании или неправильном включении в конструкцию.
Может ли дополнительная обрешётка сама стать мостиком холода
Перекрёстный слой нередко связан с появлением вспомогательных брусков или другого каркаса. Они необходимы для удержания материалов или формирования основания под последующие слои.
Любой такой элемент частично заменяет утеплитель материалом с другой теплопроводностью. Поэтому абсолютной однородности добиться трудно.
Преимущество перекрёстной системы заключается в том, что каркас разных слоёв не образует один непрерывный путь через всю толщину теплоизоляции. Если направления элементов различаются, мостики холода оказываются более разорванными.
Особого внимания требуют металлические детали. Металл проводит тепло значительно интенсивнее древесины, поэтому металлический элемент, пересекающий значительную часть теплоизоляции, способен заметно влиять на локальную теплопередачу.
Типичные ошибки при перекрёстном утеплении
Даже продуманная схема может работать хуже ожидаемого из-за локальных дефектов.
Щели между плитами
Зазоры нарушают непрерывность слоя. Иногда небольшие щели возникают из-за неточной геометрии каркаса, деформации материала или его недостаточной фиксации.
Чрезмерное сжатие утеплителя
У волокнистых материалов теплоизоляционные свойства связаны с их структурой. Сильное сжатие изменяет расчётную толщину и структуру слоя. Материал не следует воспринимать как заполнитель, который можно произвольно уплотнять для размещения в ограниченном пространстве.
Совпадение стыков
Если соединения нескольких слоёв располагаются по одной линии, преимущество многослойной схемы уменьшается. Перекрытие стыков помогает сохранить более равномерный тепловой контур.
Разрывы возле стен
Основная площадь перекрытия может быть утеплена хорошо, но крайние зоны часто оказываются сложнее. Здесь соединяются горизонтальные и вертикальные элементы, меняется геометрия каркаса, появляются дополнительные деревянные детали.
Именно примыкание перекрытия к наружной стене нередко требует более внимательной оценки, чем центральная часть конструкции.
Игнорирование инженерных проходок
Трубы, кабели, вентиляционные элементы и люки нарушают регулярность утеплённой поверхности. Простого увеличения количества утеплителя вокруг них недостаточно, если остаются воздушные зазоры или разрывы защитных слоёв.
Какие ограничения есть у перекрёстной схемы
Перекрёстное утепление требует дополнительного пространства. Увеличивается общая толщина конструкции, что может влиять на высоту пола, уровень настила или доступное пространство на чердаке.
Дополнительный слой также нельзя рассматривать изолированно от нагрузки. Если перекрытие используется как основание для пола или хранения вещей, теплоизоляционный материал не должен случайно превращаться в несущий слой, если он для этого не предназначен.
Ещё одно ограничение связано с доступом к элементам конструкции. После закрытия балок сложнее визуально контролировать некоторые узлы, проводку и соединения.
К недостаткам можно отнести:
- увеличение расхода материалов;
- рост толщины перекрытия;
- усложнение сопряжений возле люков и проходок;
- необходимость учитывать последующий настил;
- дополнительные требования к последовательности расположения слоёв;
- затруднение доступа к скрытым коммуникациям.
Эти особенности не отменяют достоинств метода, но влияют на его целесообразность.
Всегда ли нужен перекрёстный слой
Нет. Теплотехнические качества перекрытия зависят от всей конструкции, а не от одного приёма.
Перекрёстный слой представляет интерес, когда заметную часть утеплённой плоскости занимает каркас или необходимо сделать теплоизоляционный контур более непрерывным. Если конструкция уже содержит непрерывный слой теплоизоляции, закрывающий основные мостики холода, дополнительное перекрёстное утепление может давать меньший эффект.
Необходимость такого решения связана с:
- расположением несущих элементов;
- общей толщиной теплоизоляции;
- материалом балок;
- назначением перекрытия;
- температурой по обе стороны конструкции;
- наличием других непрерывных теплоизоляционных слоёв;
- устройством пола или чердачного настила.
Поэтому оценивать перекрёстную схему только как способ «добавить ещё утеплитель» некорректно. Её главное отличие заключается в изменении теплотехнической однородности конструкции.
Как оценивать качество готового решения
Главный признак хорошего утеплённого перекрытия — непрерывность всех функциональных слоёв. Не должно быть ситуации, когда большая центральная площадь выполнена аккуратно, а возле стен, проходок или люка остаются существенные разрывы.
При общей оценке обращают внимание на несколько признаков:
- основной слой равномерно заполняет предусмотренное пространство;
- между отдельными элементами утеплителя нет заметных пустот;
- дополнительный слой закрывает значительную часть несущего каркаса;
- стыки разных слоёв не образуют сквозных линий;
- утеплитель не имеет выраженных провалов и смятых участков;
- пароизоляционный или воздухонепроницаемый слой остаётся непрерывным;
- сложные примыкания не выпадают из общей теплоизоляционной оболочки.
Инструментальное обследование при подходящих погодных условиях может показать температурные неоднородности поверхности. Однако результат такого обследования требует грамотной интерпретации: на температуру влияют наружные условия, отопление, движение воздуха, влажность и особенности самой конструкции.
Перекрёстное утепление как часть единого теплового контура
Главное достоинство перекрёстного утепления перекрытия связано не с количеством слоёв, а с их расположением. Когда теплоизоляция находится только между балками, несущий каркас остаётся системой повторяющихся мостиков холода. Дополнительный поперечный слой частично закрывает эти элементы и делает сопротивление теплопередаче более равномерным по площади.
Наиболее заметный эффект достигается тогда, когда перекрёстный слой действительно остаётся непрерывным, а стыки, примыкания и проходки не создают новых слабых мест. Не менее важны влажностный режим, воздухонепроницаемость и совместимость материалов.
Такое утепление не исправляет конструктивные ошибки автоматически и не заменяет корректное устройство остальных слоёв перекрытия. Его ценность заключается в другом: оно помогает уменьшить влияние каркаса на теплопередачу и приблизить реальную работу перекрытия к характеристикам самого теплоизоляционного материала.
