Полукозловой кран, узнать больше про который можно на сайте производителя, занимает промежуточное место между мостовыми и козловыми грузоподъемными системами. Его используют там, где полноценная опорная эстакада не требуется или невозможна, но при этом нужно организовать перемещение тяжелых материалов вдоль рабочей зоны. Такая техника помогает эффективно использовать пространство цеха, склада, производственного участка или открытой площадки.

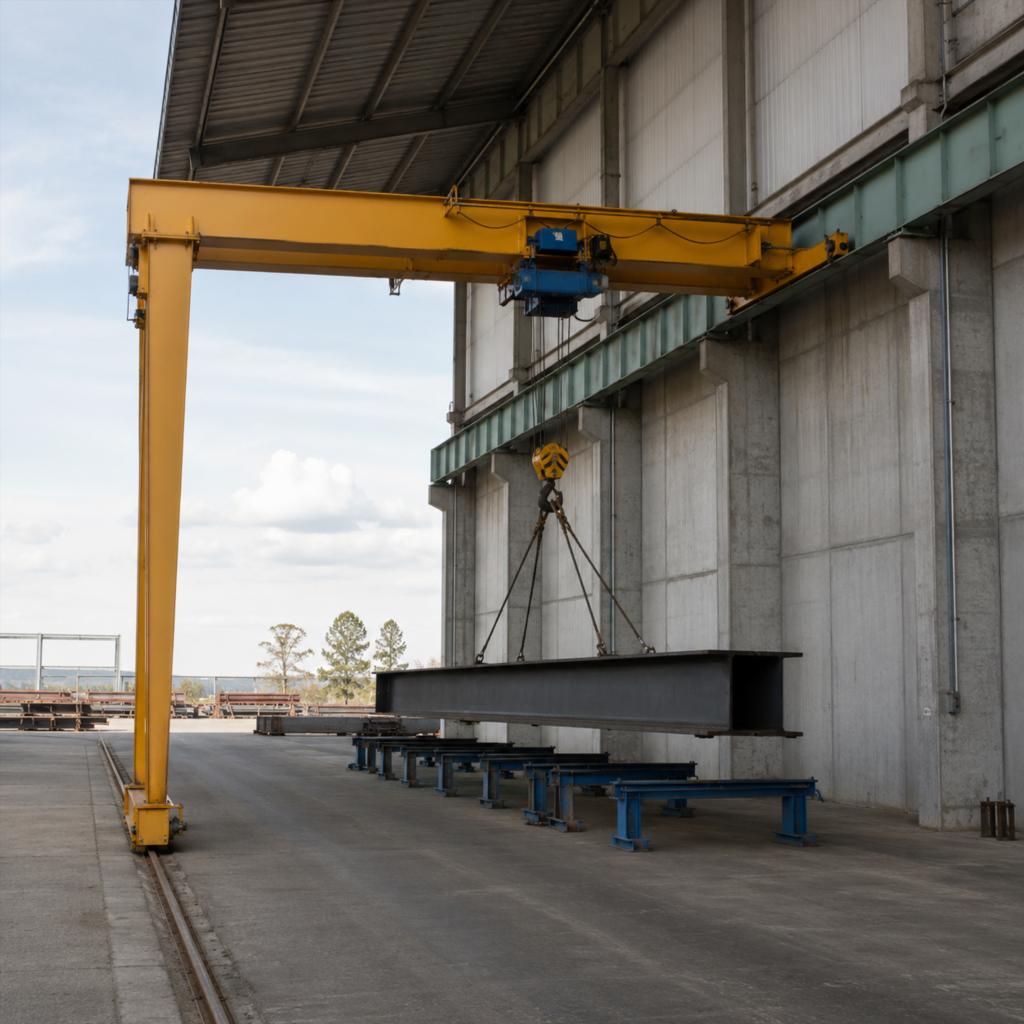

Главная особенность конструкции — разная схема опирания. С одной стороны мост движется по рельсу, установленному на подкрановой балке здания или отдельной несущей конструкции. С другой стороны он опирается на стойку, которая перемещается по наземному рельсовому пути. За счет этого оборудование напоминает мостовой и козловой вариант одновременно: одна часть работает как подвесная или опорная система, другая — как самостоятельная ходовая опора.
Такое решение особенно удобно для участков, где рядом со зданием, стеной, технологической линией или складской зоной требуется перемещать заготовки, металлопрокат, контейнеры, бетонные изделия, оборудование, крупные узлы машин. Полукозловая схема позволяет обслуживать рабочую полосу без строительства полноценной эстакады с обеих сторон.
Конструктивные особенности
Основу составляет мостовая балка, по которой перемещается грузовая тележка или электрическая таль. Один конец балки связан с ходовой тележкой, движущейся по верхнему пути. Другой конец установлен на опорной ноге, которая перемещается по рельсу на уровне пола или площадки.
Такая асимметричная компоновка требует точного расчета. Нагрузка распределяется неравномерно, поэтому проектирование включает проверку жесткости моста, устойчивости стойки, состояния верхнего пути и наземного рельса. Важны не только грузоподъемность и пролет, но и качество основания, точность монтажа, синхронность движения ходовых механизмов.
В зависимости от задач полукозловые модели могут быть однобалочными или двухбалочными. Однобалочные чаще применяются при умеренных нагрузках и относительно простых операциях. Они легче, дешевле в изготовлении, проще в обслуживании. Двухбалочные выбирают для более тяжелых условий, когда требуется повышенная жесткость, большая высота подъема или установка мощной грузовой тележки.
Управление выполняется с пола, из кабины или с помощью радиопульта. Для цехов и складских зон часто выбирают дистанционный вариант: оператор может находиться в удобной точке обзора, контролировать перемещение и быстрее реагировать на ситуацию. Кабина востребована при интенсивной работе, крупных габаритах оборудования и значительных расстояниях перемещения.
Чем полукозловая схема отличается от мостовой
Мостовой кран нуждается в двух подкрановых путях, расположенных на несущих колоннах или специальных балках. Для его установки здание должно иметь подходящую конструкцию. Если объект изначально не рассчитан на такие нагрузки, монтаж может потребовать серьезного усиления.
Полукозловой вариант снижает требования к одной стороне здания. Верхняя часть использует уже имеющуюся опору или специально подготовленную балку, а противоположная сторона перемещается по полу. Это удобно при модернизации старых цехов, расширении производственных зон, организации погрузки рядом с фасадом или внутри помещения с ограниченной несущей способностью.
В сравнении с мостовой техникой такая машина может быть выгоднее по объему строительных работ. Не всегда нужно возводить две линии колонн, усиливать обе стороны пролета или полностью перестраивать помещение. При грамотной подготовке удается получить рабочую грузоподъемную систему с меньшими затратами на инфраструктуру.
Отличие от козлового варианта
Козловой кран опирается на две наземные опоры и перемещается по рельсам, уложенным на площадке. Он может работать независимо от здания, что удобно для открытых складов, портовых зон, строительных баз. Полукозловая конструкция привязана к одной верхней линии движения, поэтому чаще используется рядом со стеной, внутри цеха или вдоль производственного корпуса.
У козловой машины обе стороны имеют опорные стойки, из-за чего требуется больше места по ширине. Полукозловая занимает меньше полезной площади, так как одна сторона не имеет наземной ноги. Это важно там, где рядом проходят транспортные пути, расположено оборудование, стеллажи или рабочие посты.
При этом техника сохраняет достоинства козловой компоновки: она может обслуживать вытянутые участки, перемещать тяжелые изделия на значительные расстояния, работать с разными грузозахватными приспособлениями. В ряде случаев ее устанавливают на границе здания и открытой площадки, чтобы связать внутреннюю и наружную логистику.
Где применяется полукозловой кран
Одна из частых сфер применения — металлообработка и машиностроение. Оборудование используют для перемещения листового металла, труб, балок, сварных конструкций, станочных узлов, пресс-форм, заготовок. Оно помогает обслуживать производственную линию, не перекрывая весь цех и не занимая лишнее место.
На складах металлопроката такая техника удобна для работы вдоль стены или между зоной хранения и зоной погрузки. Таль или тележка перемещает материал поперек пролета, а весь мост движется вдоль рельсового пути. Это позволяет подавать изделия к станкам, на транспорт, к участку резки или сборки.
В производстве железобетонных изделий полукозловые решения используют для перемещения форм, плит, балок, блоков, арматурных каркасов. Конструкция подходит для участков, где одна сторона рабочей зоны примыкает к зданию, а другая выходит на открытую площадку или технологический проход.
На ремонтных предприятиях техника помогает обслуживать крупные агрегаты, узлы спецтехники, элементы подвижного состава, промышленные механизмы. В таких условиях ценится возможность точно подвести груз к рабочему месту, опустить его на стенд, переместить вдоль ремонтной линии.
В логистических зонах полукозловая схема применяется реже, чем полноценная козловая, но бывает полезна при работе с длинномерными материалами, паллетированными грузами, контейнерами небольшого формата, крупной тарой. Особенно это актуально для складов, где одна часть пути проходит вдоль здания.
Преимущества конструкции
Главное достоинство — рациональное использование пространства. Одна опорная сторона отсутствует на уровне пола, поэтому рабочая зона остается более свободной. Это упрощает движение персонала, погрузчиков, тележек, технологического транспорта.
Еще одно преимущество связано с адаптацией к существующим объектам. Полукозловую систему можно встроить в уже работающий цех, если есть возможность подготовить верхний путь и наземный рельс. Для предприятий, которые не хотят останавливать производство на длительное время, такой подход бывает особенно ценным.
Техника хорошо подходит для вытянутых рабочих участков. Она обслуживает полосу вдоль здания, склада или производственной линии, позволяя перемещать изделия без постоянного привлечения автокранов и погрузчиков. Это снижает зависимость от колесной техники и делает операции более предсказуемыми.
К преимуществам относится и гибкость комплектации. Можно подобрать таль, тележку, крюк, магнит, траверсу, грейфер или другой захват под конкретный тип материала. Для точных операций используют частотное регулирование, плавный пуск, ограничители, системы защиты от перегруза и перекоса.
Ограничения и важные условия
Полукозловой кран нельзя выбирать только по грузоподъемности. Большое значение имеет состояние строительных конструкций. Верхний путь должен выдерживать рабочие нагрузки, включая массу моста, динамические усилия при разгоне и торможении, воздействие перемещаемого изделия.
Наземный рельс требует ровного основания. Перепады высоты, просадки, слабый фундамент или неточная геометрия пути могут привести к перекосу, ускоренному износу колес, рывкам при движении, повышенной нагрузке на привод. Для длинных путей особенно важна регулярная проверка стыков, креплений и зазоров.
Из-за разной схемы опирания нужно следить за синхронностью движения. Если ходовая тележка сверху и опорная стойка снизу перемещаются неравномерно, возникают дополнительные напряжения в металлоконструкции. Это отражается на ресурсе оборудования и безопасности работы.
При установке на улице учитывают ветер, осадки, температуру, качество антикоррозионной защиты. Для открытых площадок могут потребоваться противоугонные устройства, анемометр, усиленная окраска, защита электрооборудования, подогрев отдельных узлов или специальные смазочные материалы.
Что учитывать при выборе
Перед заказом нужно определить массу и габариты перемещаемых изделий. Важно учитывать не только максимальный вес, но и форму, длину, центр тяжести, способ строповки. Для длинномерного металла, железобетонных элементов или крупногабаритных узлов может потребоваться траверса, два крюка или специальный захват.
Пролет подбирают по ширине рабочей зоны. Он должен обеспечивать доступ к нужным точкам, но чрезмерный запас увеличивает массу моста, стоимость изготовления и нагрузку на пути. Высота подъема рассчитывается с учетом размера изделия, стропов, траверс, транспорта, стеллажей и оборудования в зоне перемещения.
Скорости механизмов зависят от характера работы. Для грубой перегрузки материалов важна производительность. Для сборочных операций, ремонта и точной установки деталей нужна плавность, возможность аккуратного позиционирования и минимальное раскачивание.
Режим работы подбирают по интенсивности. Оборудование, которое включается несколько раз за смену, и машина, работающая почти без остановок, требуют разных механизмов, тормозов, приводов и систем управления. Ошибка на этом этапе приводит к перегреву, ускоренному износу и частым простоям.
Монтаж и подготовка площадки
Установка начинается с обследования объекта. Проверяют несущие конструкции, состояние пола, возможность прокладки рельсов, наличие свободных зон для сборки, подвода питания и обслуживания. При необходимости выполняют усиление верхней балки, устройство фундамента под наземный путь, выравнивание основания.
Монтаж требует точной геометрии. Верхний и нижний пути должны соответствовать расчетным отметкам, а их взаимное расположение — сохраняться по всей длине движения. Даже небольшие отклонения на протяженном участке могут привести к перекосу и нестабильной работе.
После сборки выполняют настройку механизмов, проверку электрики, испытания без нагрузки и под нагрузкой. Контролируют тормоза, концевые выключатели, ограничители, ход тележки, движение моста, работу пульта, состояние кабельной системы. Только после проверки оборудование допускают к регулярной эксплуатации.
Обслуживание и безопасность
Регулярный осмотр помогает выявлять проблемы до аварийной остановки. Персонал проверяет состояние крюка, каната или цепи, ходовых колес, рельсов, тормозов, редукторов, кабеля, шкафов управления. Отдельное внимание уделяют креплениям опорной стойки и участкам соединения моста с ходовыми механизмами.
Для безопасной работы важна подготовка операторов и стропальщиков. Груз нельзя поднимать при неизвестной массе, поврежденной таре, неправильной строповке, нахождении людей в опасной зоне. Перемещение выполняют без резких рывков, с контролем раскачивания и соблюдением допустимых режимов.
На открытых площадках работа зависит от погодных условий. При сильном ветре подъемные операции прекращают, а оборудование фиксируют противоугонными устройствами. Зимой следят за состоянием рельсов, отсутствием льда, исправностью кабельных линий и пусковой аппаратуры.
Когда полукозловой кран особенно выгоден
Такая техника хорошо подходит для предприятий, где нужно обслуживать вытянутую рабочую зону вдоль здания, но полноценный мостовой вариант слишком дорог или конструктивно сложен. Она помогает организовать грузопоток без масштабной перестройки объекта, уменьшить ручной труд, сократить использование мобильной техники.
Полукозловая компоновка удачна для модернизации действующих площадок. Ее можно вписать в существующую производственную схему, связать склад и участок обработки, обеспечить подачу материалов к станкам, сварочным постам, формовочным линиям или ремонтным зонам.
Выбор должен опираться на точные исходные данные, а не на общее представление о грузоподъемности. Надежная работа зависит от расчета конструкции, качества путей, соответствия режиму эксплуатации, правильной комплектации и дисциплины обслуживания. При грамотном подборе полукозловой кран становится долговечным инструментом для предприятий, которым нужно перемещать тяжелые изделия в ограниченном пространстве без лишних строительных затрат.
