Технология гибки листового металла: оборудование, приёмы и типичные ошибки

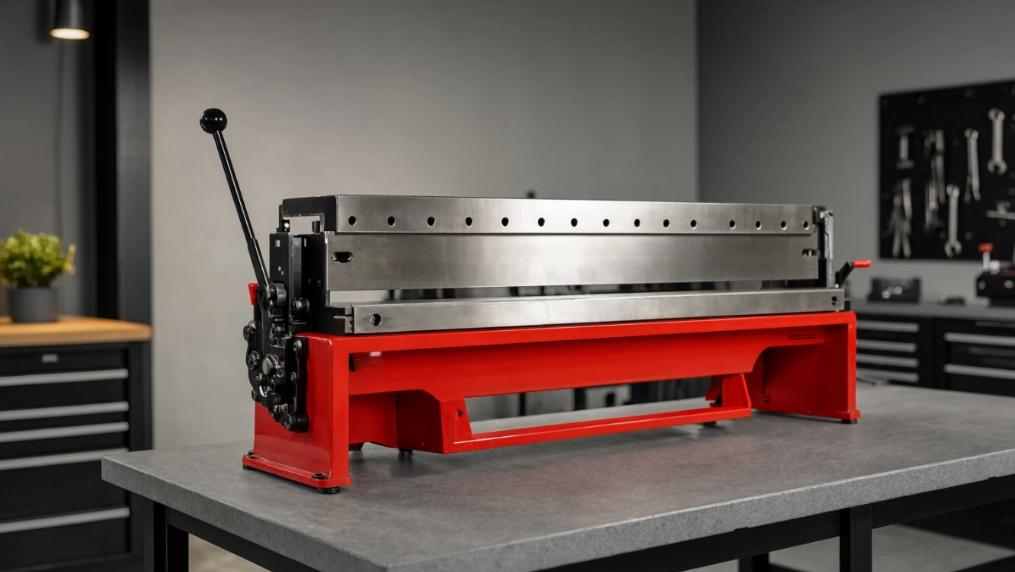

Введение

Гибка листового металла кажется операцией обманчиво простой: положил заготовку, нажал на педаль, получил угол. На практике за каждым качественным сгибом стоит расчёт развёртки, подбор инструмента, учёт пружинения металла и понимание того, как конкретный сплав поведёт себя под нагрузкой. Пропустите один из этих этапов — и вместо ровного корпуса для электрощита получите деталь с трещиной на сгибе, «заваленным» углом или царапинами на окрашенной поверхности.

Эта статья разбирает технологию гибки листового металла от первого до последнего шага на листогибе настольном. Мы посмотрим, какое оборудование используется на разных этапах, как подобрать матрицу и пуансон под конкретную толщину и тип металла, почему развёртка никогда не равна сумме внешних габаритов готовой детали и в какой последовательности выполнять гибы, чтобы не заблокировать заготовку между инструментами.

Отдельный блок посвящён ошибкам, которые чаще всего допускают как начинающие операторы, так и опытные мастера при переходе на новый материал или нестандартный профиль. Разберём причины их появления и конкретные способы предотвращения — без абстрактных рекомендаций, с привязкой к реальным производственным ситуациям.

Материал рассчитан на технологов, операторов листогибочных станков и мастеров небольших цехов, которым важно не просто гнуть металл, а делать это стабильно, с минимальным процентом брака и без лишней траты времени на переналадку.

Подготовка оборудования и выбор инструмента: как подобрать матрицу и пуансон под толщину металла

Даже самый точный листогибочный станок не даст качественного результата, если оператор неправильно подобрал оснастку. Матрица и пуансон — это рабочая пара, которая непосредственно формирует сгиб. Ошибка в выборе хотя бы одного из элементов приводит к неточному углу, залом на поверхности, трещине на внешней стороне гиба или чрезмерной нагрузке на привод станка. Поэтому подготовка начинается не с включения оборудования, а с расчёта и подбора инструмента под конкретную заготовку.

Матрица: как определить ширину раскрытия

Матрица — это неподвижная часть оснастки, в которую укладывается заготовка. Её ключевой параметр — ширина V-образного раскрытия. От неё зависит, какое усилие потребуется для гибки и какого радиуса сгиба вы добьётесь.

Основное правило: ширина раскрытия матрицы должна превышать толщину металла в 8–10 раз. Если взять слишком узкую матрицу, металл будет затекать в щель, на поверхности останутся глубокие вмятины, а усилие на приводе возрастёт до критического. Слишком широкое раскрытие не обеспечит чёткой линии гиба и увеличит радиус, что недопустимо для деталей с жёсткими допусками.

Минимальная ширина полки — это наименьший размер от края заготовки до линии гиба, при котором металл не проваливается в матрицу, а опирается на её кромки. Если полка короче, потребуется специальная поддержка или другой тип оснастки.

Пуансон: форма определяет результат

Пуансон — подвижный элемент, который давит на заготовку и заводит её в матрицу. Его геометрия подбирается исходя из требуемого угла, радиуса и типа гибки:

• Острый пуансон с углом 30° подходит для формирования малых радиусов и чётких углов на тонком металле.
• Пуансон с углом 88° — универсальный вариант для большинства задач по гибке стали до 3 мм. Он обеспечивает стабильный угол 90° с учётом пружинения.
• Пуансон с радиусной головкой используется, когда нужно получить плавный сгиб без залома на поверхности, например при работе с нержавеющей сталью или алюминием.
• Гусиная шейка — изогнутый пуансон для случаев, когда необходимо отогнуть полку уже после предыдущего гиба, не задев соседнюю стенку детали.

Важно следить за состоянием рабочей кромки пуансона. Даже незначительная зазубрина или налипание металла оставляют следы на каждой последующей детали. Периодическая очистка и полировка поверхности — обязательная часть эксплуатации.

Подготовка станка перед гибкой

Когда матрица и пуансон выбраны, станок нужно настроить под конкретную операцию. Последовательность действий обычно следующая:

• Проверить чистоту рабочих поверхностей матрицы и стола. Окалина, стружка или остатки плёнки от предыдущей партии приведут к неровному прижиму и смещению угла.
• Установить матрицу в паз стола и убедиться, что она зафиксирована без перекоса. Даже полмиллиметра люфта на длине два метра дадут расхождение угла между краями детали.
• Смонтировать пуансон в держателе гибочной балки. Проверить параллельность рабочей кромки пуансона и раскрыва матрицы по всей длине.
• Выставить задний упор на размер полки. Если станок оснащён ЧПУ, ввести параметры в программу и прогнать холостой цикл без заготовки.
• Выполнить пробный гиб на обрезке того же металла и той же толщины, что рабочая заготовка. Замерить угол, оценить состояние поверхности и при необходимости скорректировать глубину хода балки или компенсацию пружинения.

Только после того, как пробная деталь соответствует чертежу по углу, размеру полки и качеству поверхности, можно запускать серию. Пропуск этого этапа — самая частая причина брака в первые минуты работы, когда оператор торопится и гнёт заготовки одну за другой без контроля первых штук.

Ключевые приёмы гибки: расчёт развёртки, учёт пружинения и правильная последовательность операций

Подобрать оснастку и настроить станок — половина дела. Вторая половина заключается в том, чтобы правильно рассчитать заготовку, предсказать поведение металла после снятия нагрузки и выстроить порядок гибов так, чтобы каждая следующая операция не конфликтовала с уже выполненными. Именно на этом этапе закладывается итоговая геометрия детали, и именно здесь чаще всего возникают ошибки, которые обнаруживаются только на сборке.

Расчёт развёртки: почему плоская заготовка не равна сумме внешних габаритов

Развёртка — это плоский контур заготовки до гибки. Интуитивно кажется, что если готовая деталь имеет полку 50 мм и стенку 30 мм, то длина заготовки должна быть 80 мм. На практике это не так. При гибке внешние слои металла растягиваются, внутренние сжимаются, а нейтральная линия, которая сохраняет исходную длину, смещается ближе к внутренней поверхности. Если просто сложить наружные размеры, деталь после гибки окажется длиннее, чем нужно, на величину, зависящую от толщины и радиуса сгиба.

Для точного расчёта применяется коэффициент гибки, или K-фактор. Он показывает, на какой доле толщины от внутренней поверхности проходит нейтральная линия. Для мягкой стали при угле 90° и радиусе, равном толщине, K обычно лежит в диапазоне 0,4–0,45. Для алюминия и нержавеющей стали значение сдвигается в зависимости от твёрдости сплава и способа гибки.

Формула длины дуги на сгибе выглядит так: L = π × (R + K × T) × α / 180, где R — внутренний радиус гиба, T — толщина листа, α — угол гибки в градусах. Сложив длины прямых участков и дуг по всем сгибам, получаем точную длину развёртки.

На практике для серийных деталей расчёт делается один раз в CAD-системе или в таблице листогибочного станка с ЧПУ, и оператор просто вводит размеры. Но при переходе на новый материал или толщину коэффициент необходимо перепроверять на пробном образце, потому что даже два рулона стали одной марки могут давать разницу в пружинении из-за отличий в партии проката.

Пружинение: как металл стремится вернуться в исходное положение

Когда пуансон заводит заготовку в матрицу, металл деформируется пластически. Но как только нагрузка снимается, упругие силы частично возвращают лист обратно. Угол раскрывается на один-три градуса. Это явление называется пружинением, и без его компенсации каждая деталь будет отличаться от заданного угла.

Величина пружинения зависит от нескольких факторов:

• Твёрдость и марка металла. Нержавеющая сталь пружинит заметно сильнее, чем низкоуглеродистая конструкционная. Алюминиевый сплав Д16 ведёт себя иначе, чем мягкий АД31.
• Соотношение радиуса гиба к толщине листа. Чем больше радиус относительно толщины, тем заметнее пружинение. Острый сгиб на малом радиусе фиксируется жёстче.
• Направление прокатки. Гибка поперёк волокон проката обычно даёт чуть большее пружинение, чем вдоль.
• Скорость гибки и время выдержки под нагрузкой. Быстрый цикл оставляет меньше времени для перераспределения внутренних напряжений.

Компенсация пружинения выполняется двумя способами. Первый — пересгиб: оператор или программа станка задают угол чуть больше требуемого, например 88° вместо 90°, зная, что после снятия нагрузки раскроется на один-два градуса. Второй способ — калибровка в конце хода, когда пуансон на доли секунды задерживается в крайнем положении и дожимает металл, снимая остаточные напряжения.

Для каждой связки «материал — толщина — радиус — оснастка» величина пружинения определяется опытным путём. Опытный оператор запоминает типовые поправки для стали, оцинковки и алюминия, но при работе с новой партией всегда делает пробный гиб и замеряет угол транспортиром или шаблоном.

Последовательность операций: почему порядок гибов решает всё

Многогибовые детали — короба, П-образные и Z-образные профили, сложные кронштейны — требуют продуманной очерёдности. Если начать не с того гиба, заготовка упрётся в пуансон, матрицу или элементы станка ещё до того, как будут выполнены все сгибы.

Общее правило: первыми выполняются гибы, которые формируют наиболее удалённые от центра полки, а последними — те, что находятся ближе к центру заготовки. Это обеспечивает свободный доступ инструмента к каждой линии сгиба без столкновения с уже отогнутыми стенками.

Для симметричных деталей, например П-образного короба, логика проста: сначала отгибаются обе боковые полки под 90°, затем при необходимости формируется дно или усиливающие рёбра. Для асимметричных профилей с несколькими параллельными гибами порядок определяется моделированием в CAM-системе или, при отсутствии таковой, макетированием из картона или тонкой жести.

Отдельного внимания требуют детали с обратными гибами и малыми полками. Здесь последовательность жёстко привязана к геометрии пуансона. Если полка короче высоты рабочей части пуансона, стандартный инструмент её не достанет. В этом случае либо подбирается пуансон типа «гусиная шейка», либо меняется порядок операций так, чтобы короткий сгиб выполнялся последним, когда заготовка уже опирается на отогнутые стенки.

На станках с ЧПУ последовательность закладывается в программу заранее, и оператор следует ей пошагово. На станках с ручной подачей и позиционированием упоров ответственность за порядок целиком лежит на операторе. Ошибка в очерёдности на таком оборудовании часто означает, что деталь приходится разгибать и начинать заново, а при работе с нержавеющей сталью или окрашенным листом — просто отправлять в брак.

Разбор типичных ошибок при гибке: причины появления трещин, сколов и нарушения геометрии

Большинство дефектов при гибке листового металла не появляются внезапно. Им предшествует одно или несколько решений, которые казались безобидными: сэкономить на пробном образце, не проверить направление прокатки, поставить чуть узкую матрицу ради скорости. Разберём четыре группы проблем, с которыми операторы сталкиваются чаще всего, и конкретные действия, которые позволяют их избежать.

Трещины на внешней стороне сгиба

Трещина — самый критичный дефект. Деталь с трещиной теряет несущую способность и идёт в брак без возможности исправления. Появляется она на внешней поверхности гиба, где металл испытывает максимальное растяжение.

Основные причины:

• Гибка поперёк направления прокатки на малый радиус. Волокна металла ориентированы вдоль прокатки, и поперечный сгиб нагружает их на разрыв. Если деталь позволяет, развёртку разворачивают так, чтобы линия гиба шла вдоль волокон.
• Внутренний радиус меньше минимально допустимого для данной толщины и марки. У каждого материала есть предел: для мягкой стали радиус может быть равен толщине, для нержавеющей или калёной — не менее полутора-двух толщин.
• Заусенцы на кромке заготовки после лазерной или гильотинной резки. Заусенец работает как концентратор напряжения, и трещина стартует именно от него. Перед гибкой кромки зачищают или ориентируют заготовку заусенцем внутрь гиба.
• Гибка в холодном помещении при отрицательной температуре. Углеродистые стали при морозе теряют пластичность, и даже штатный радиус может дать трещину.

Если трещины появляются системно на одной и той же детали, первым делом проверяют направление прокатки на заготовке и фактический радиус пуансона. В девяти случаях из десяти причина кроется в одном из этих двух параметров.

Сколы, вмятины и царапины на поверхности

Этот дефект не всегда делает деталь негодной конструктивно, но портит внешний вид и становится проблемой при работе с окрашенным, оцинкованным или шлифованным металлом, где покрытие нельзя восстановить локально.

Причины обычно связаны с состоянием оснастки или условиями контакта:

• Налипание металлической стружки или окалины на рабочую кромку пуансона или матрицы. Каждое твёрдое включение продавливает след на следующей заготовке. Регулярная протирка инструмента ветошью перед серией решает проблему.
• Износ или скол на кромке матрицы. Острая зазубрина на входе в V-раскрытие царапает поверхность при подаче заготовки.
• Гибка защитной плёнки без контроля её целостности. Если плёнка порвана или сместилась, пуансон давит на открытый металл, а остатки плёнки создают локальное давление и оставляют отпечатки.
• Слишком узкая матрица. Металл затекает в щель, и кромки матрицы врезаются в поверхность заготовки, оставляя параллельные борозды.

Для деликатных покрытий — нержавеющей стали с зеркальной полировкой, алюминия с анодированием, окрашенного листа — применяют пуансоны с увеличенным радиусом, полированные матрицы и промежуточные прокладки из полиуретана. Прокладка распределяет давление и исключает прямой контакт стального инструмента с лицевой стороной детали.

Нарушение геометрии: угол, размер полки и плоскостность

Деталь выходит из станка целой, без трещин и царапин, но при примерке к ответной части не сходится. Угол на пару градусов больше или меньше, полка длиннее чертежа, плоскость «ведёт винтом». Разберём каждую ситуацию.

Угол не соответствует заданному. Самая частая причина — неучтённое пружинение. Оператор выставил 90° на упоре, а после снятия нагрузки получилось 92°. Решение: замерить фактическое пружинение на пробном образце и заложить пересгиб. Вторая причина — неравномерный износ матрицы по длине, из-за которого угол на краях детали отличается от угла в середине.

Полка длиннее или короче требуемой. Ошибка в расчёте развёртки или в настройке заднего упора. Если упор выставлен верно, а размер всё равно «плывёт», проверяют параллельность упора линии гиба. Перекос даже в полмиллиметра на длине два метра даёт расхождение по концам полки.

Деталь «ведёт» винтом или дугой. Это следствие неравномерного распределения напряжения по длине сгиба. Возникает, когда прижим не обеспечивает одинакового усилия на всей ширине заготовки, либо когда гибка выполняется за один проход на слишком большой длине без промежуточных точек опоры. На станках с компенсацией прогиба балки эта проблема решается настройкой, на простых моделях приходится гнуть секциями или уменьшать длину заготовки.

Продольное скручивание и бочкообразность

При гибке узких длинных полос металл может закручиваться вокруг продольной оси. Чем длиннее деталь и уже полка, тем заметнее эффект. Причина — асимметрия внутренних напряжений: внешние слои растягиваются, внутренние сжимаются, и если ширина полки мала по сравнению с длиной, жёсткости на сопротивление кручению не хватает.

Бороться со скручиванием можно тремя способами: уменьшить ширину раскрытия матрицы, чтобы сгиб формировался ближе к прижимной балке; выполнять гибку за два прохода с промежуточным углом вместо одного полного цикла; использовать прижимные пальцы или поддерживающие опоры, которые удерживают полку в плоскости до конца хода пуансона.

Бочкообразность — прогиб балки посередине — проявляется на длинных деталях, когда усилие по центру недостаточно компенсируется. На промышленных станках этот дефект устраняется системой бомбирования (выпуклой корректировкой стола или пуансона). На бюджетных моделях единственный выход — уменьшать длину гибки за один проход или подкладывать под заготовку калибровочные прокладки по краям.

Системный подход к предотвращению ошибок

Перечисленные дефекты не являются неизбежными. В большинстве случаев их появление сводится к трём организационным упущениям: отсутствие пробного гиба на новой партии металла, работа без карты техпроцесса для многогибовых деталей и пропуск визуального контроля оснастки перед сменой. Встраивание этих трёх шагов в ежедневную рутину цеха снижает процент брака в разы без каких-либо дополнительных вложений в оборудование.

Контроль качества и тонкая настройка станка для достижения идеальной точности деталей

Пробный гиб прошёл успешно, первая деталь из серии соответствует чертежу — и в этот момент многие операторы расслабляются, переключаясь на поток. А между тем именно серийная работа обнажает мелкие погрешности, которые на единичном образце незаметны: увод упора на десятые доли миллиметра, постепенный нагрев масла в гидравлике, износ прижимных накладок. Систематический контроль и умение корректировать станок «на лету» отличают стабильное производство от работы с периодическим браком.

Чем и как измерять результат гибки

Набор контрольного инструмента зависит от требований чертежа и объёма партии. Для единичных работ достаточно транспортира и линейки, но для серийного выпуска этого мало.

• Угломер с нониусом или цифровой угломер — для проверки угла гиба. Точность до 0,1° позволяет поймать дрейф пружинения до того, как он вылезет за допуск.
• Шаблон гибки — стальной или дюралюминиевый профиль с вырезанным эталонным углом. Оператор прикладывает его к детали и оценивает зазор визуально. Быстро, наглядно, не требует навыков чтения шкалы.
• Штангенциркуль или рулетка — для контроля ширины полки и габаритных размеров. На длинных деталях замер делают в трёх точках: по краям и в середине.
• Радиусомер — набор щупов для проверки внутреннего радиуса сгиба. Актуален, когда радиус критичен для последующей сварки или посадки на ответную деталь.
• Поверочная плита и щупы — для оценки плоскостности. Деталь кладётся на плиту, и щупом проверяют зазор между нижней поверхностью и плитой.

Важный принцип: измерять нужно не одну деталь из партии, а первую, пятую, двадцатую и далее через равные интервалы. Это позволяет отследить постепенный дрейф параметров, а не обнаружить брак, когда вся серия уже лежит в контейнере.

Тонкая настройка станка: работа с компенсацией и упорами

Когда контрольный замер показывает отклонение, оператор корректирует станок, не останавливая производство надолго. Основные точки регулировки:

Глубина хода балки. Если угол стабильно расходится на один-два градуса, изменяют глубину опускания пуансона в матрицу. На станках с ЧПУ это делается вводом поправки в программу. На механических моделях — вращением регулировочных винтов на упорах балки. Корректировка обычно составляет сотые доли миллиметра, поэтому вращать винты нужно плавно и фиксировать результат пробным гибом.

Положение заднего упора. Если полка длиннее или короче номинала на доли миллиметра, проверяют параллельность упора линии гиба и его расстояние от оси сгиба. Смещение упора на 0,5 мм даёт такое же смещение полки. На станках с двумя независимыми упорами контролируют оба конца: расхождение между ними приводит к трапециевидной форме полки.

Компенсация прогиба балки. На станках длиной от двух метров и более центральная часть балки прогибается под нагрузкой. Если угол в середине детали отличается от угла на краях, включают или корректируют систему бомбирования. На гидравлических прессах это регулировка давления в боковых цилиндрах относительно центрального. На электромеханических — механическая выпуклость стола или пуансона.

Усилие прижима. Если заготовка скользит во время гибки или, наоборот, на поверхности остаются глубокие отпечатки прижимной балки, регулируют давление прижима. Недостаточное усилие даёт смещение линии гиба, избыточное — деформирует тонкий металл.

Контроль в серийном производстве

Когда партия превышает сотню деталей, ручной поштучный контроль становится неэффективным. Здесь применяют выборочный контроль по интервалам и ведут журнал отклонений.

Практическая схема выглядит так: оператор гнёт первые три детали и замеряет все параметры. Если они в допуске — серия идёт. Каждые двадцать-тридцать деталей он снимает одну и повторяет замер угла и полки. Результаты заносит в таблицу или чек-лист. Если замечает тренд — например, угол постепенно раскрывается на 0,2° каждые десять деталей, — вносит упреждающую поправку, не дожидаясь выхода за допуск.

В цехах с ЧПУ-станками эту функцию частично берёт на себя система обратной связи: датчики положения балки и упоров корректируют параметры в реальном времени. Но даже с автоматикой оператор обязан визуально осматривать поверхность на предмет сколов и проверять геометрию на выборочных деталях, потому что датчик не увидит трещину на внешней стороне сгиба.

Чек-лист для оператора перед сменой и в течение работы

• Осмотреть рабочую кромку пуансона и раскрыв матрицы на предмет забоин, налипания и износа.
• Протереть стол и прижимную балку от стружки и пыли.
• Проверить параллельность заднего упора по всей длине.
• Выполнить холостой цикл без заготовки и убедиться в отсутствии посторонних звуков и вибраций.
• Сделать пробный гиб на обрезке рабочего материала и замерить угол.
• Зафиксировать поправку пружинения в памяти станка или записать в технологическую карту.
• В течение серии контролировать каждую двадцатую-тридцатую деталь по углу и размеру полки.
• При смене материала, толщины или партии металла повторить пробный гиб и при необходимости скорректировать настройки.
• В конце смены записать в журнал количество деталей, замеченные отклонения и внесённые поправки для следующей смены.

Заключение

Точность гибки — это не разовое достижение, а результат повторяемых действий. Правильно подобранная оснастка, грамотный расчёт развёртки, учтённое пружинение и продуманная последовательность гибов создают основу. А регулярный контроль и готовность корректировать настройки на десятые доли миллиметра превращают эту основу в стабильный выпуск деталей, которые с первого раза встают на сборку без подгонки и доработки напильником.
